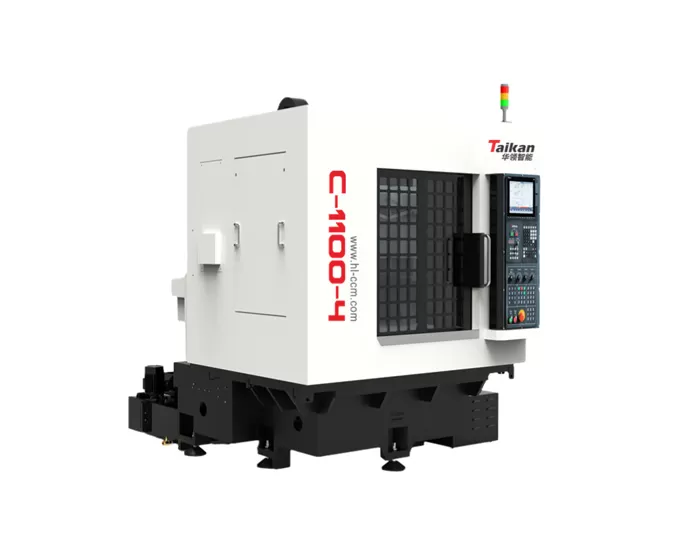

C-1100-2/3/4 Multi-Cabeça de Alta Velocidade Centro de Gravura de Precisão

Bancada de trabalho

Tamanho da tabela (mm)

1100*500

Distância da mesa ao nariz do fuso (mm)

180 ~ 330/380

Peso máximo de suporte de carga (Kg)

Viagem

X-direção de viagem (mm)

280

Viagem na direção Y (mm)

500

Z viagem (mm)

150 ou 200

Fuso

Potência do fuso (Kw)

6.0/7.5

Velocidade máxima do fuso (rpm)

36000/30 000

Diâmetro do fuso (mm)

Φ 100/120

Método de mudança de ferramenta de fuso

Permutador de ferramentas pneumático

Forma de haste

ISO 25/BT30

Taxa de alimentação

Velocidade máxima de alimentação a seco (m/min)

18

Taxa de alimentação máxima de corte (m/min)

10

Precisão da máquina-ferramenta

Precisão de posicionamento: X/Y/Z (mm)

0,005

Precisão de posicionamento repetida: X/Y/Z (mm)

0,004

Revista ferramenta

Capacidade do magazine da ferramenta

16T * 4/21T * 4

Forma de revista de ferramentas

Carregador de ferramenta servo de corrente

Fonte de energia

Pressão de ar (Mpa)

≥ 0,6

Demanda de eletricidade (Kw)

32

Outros parâmetros

Dimensões (dianteiro e traseiro *
Esquerda e direita * para cima e para baixo mm)

Peso (peso aprox.: Kg)

4000

Se deve configurar a rede
Funções de transmissão e monitoramento

Ter

Se deve configurar o setter de ferramentas

Ter
