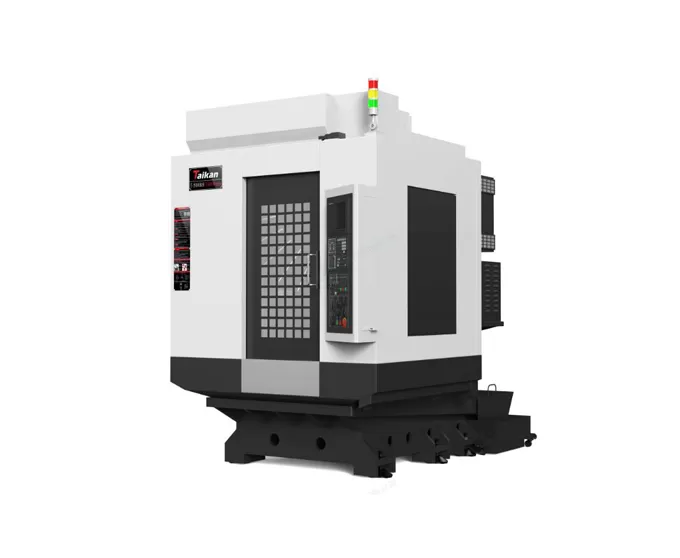

HT-500BH Centro de Usinagem de Furação e Fresamento de Alta Velocidade e Alta Precisão

Curso

Curso da mesa (eixo X)

mm

500

Curso do carro (eixo Y)

mm

400

Curso do cabeçote (eixo Z)

mm

460（21T）

Distância da ponta do fuso à superfície da mesa

mm

180-640

Distância do centro do fuso à superfície guia da coluna

mm

445

Mesa

Tamanho da mesa

mm

620*400

Carga máxima

kg

250

Ranhura em T (número de ranhuras - largura da ranhura * espaçamento)

mm

3-14*120

Fuso

Potência do motor (nominal/curta duração)

kW

3.7/5.5

Torque do motor (nominal/curta duração)

N.m

14.1/21

Velocidade do motor do fuso

rpm

20-24000

Cone do fuso

/

BT30

Velocidade

Faixa de velocidade de avanço de corte

mm/min

1-15000

Velocidade de deslocamento rápido dos eixos X/Y/Z

m/min

48/48/48

Precisão

Precisão de posicionamento (X/Y/Z)

mm

0.006

GB/T 18400.4

（Curso total）

Repetibilidade (X/Y/Z)

mm

0.004

Magazine de ferramentas

Capacidade de armazenamento de ferramentas

pcs

21

Peso máximo da ferramenta

kg

3

Comprimento máximo da ferramenta

mm

300

Diâmetro máximo da ferramenta (completo / adjacente vazio)

mm

Ф60/Ф80

Outros

Sistema CNC

Mitsubishi M80VA

Fonte de ar

Flow

L/min

≥200（ANR）

Pressão de ar

MPa

0.6-0.8

Capacidade do equipamento

kVA

15

Capacidade máxima do tanque de refrigeração

L

145

Tamanho da máquina

mm

1690*2620*2470

Correspondente aos eixos X*Y*Z

Peso (aproximado)

kg

3300
