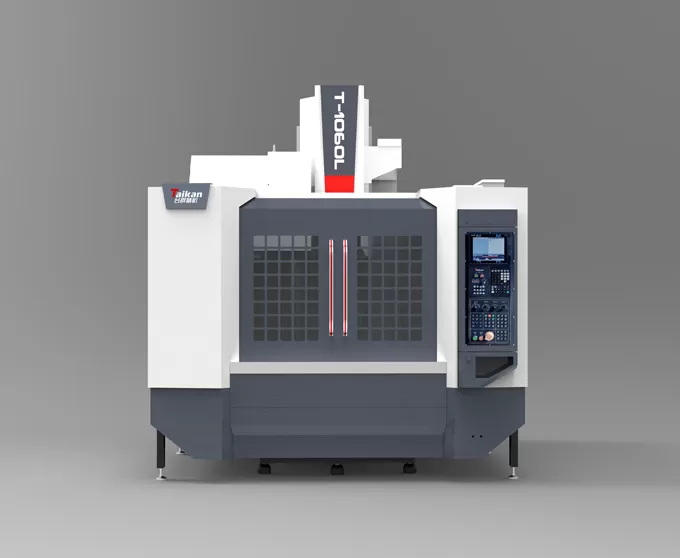

Centro de Usinagem Vertical de Alta Velocidade e Alta Precisão HT-1060L

Curso

Curso da mesa (eixo X)

mm

1050

Curso do carro (eixo Y)

mm

600

Curso do cabeçote (eixo Z)

mm

570

Distância da ponta do eixo-árvore à superfície da mesa

mm

140～710

Distância do centro do eixo-árvore à superfície de guia da coluna

mm

658

Mesa de trabalho

Dimensões da mesa

mm

1200*600

Carga máx. (carga uniforme)

kg

800

Ranhuras em T (número de ranhuras - largura * espaçamento)

mm

5-18*100

Eixo-árvore

Potência do motor (nominal/curta duração)

kW

7.5/11

Torque do motor (nominal/curta duração)

N.m

35.8/95.5

Faixa de velocidades

r/min

50~8000 (correia)

Diâmetro do eixo-árvore

mm

φ150

Cone do eixo-árvore

/

BT40

Especificações do rebite

/

P40T-I（MAS403）

Velocidade

Faixa de velocidades de avanço de corte

mm/min

1-10000

Velocidade de avanço rápido nos eixos X/Y/Z

m/min

36/36/20

Precisão

Precisão de posicionamento (X/Y/Z)

mm

0.008/0.008/0.01

GB/T18400.4 (Curso total)

Repetibilidade (X/Y/Z)

mm

0.005/0.005/0.008

Magazine de ferramentas

Capacidade de ferramentas

pcs

24

Peso máx. da ferramenta

kg

7

Comprimento máx. da ferramenta

mm

250

Diâmetro máx. da ferramenta (cheio / adjacente vazio)

mm

Φ75/Φ150

Outros

Sistema CNC

/

Mitsubishi M80VB

Fonte de ar comprimido

Flow

L/min

≥280（ANR)

Pressão do ar

MPa

0.6~0.8

Capacidade do equipamento

KVA

25

Capacidade do tanque de líquido refrigerante

L

300

Dimensões da máquina

mm

2700×3494×3146

Correspondente aos eixos X*Y*Z

Peso (aprox.)

Kg

6700
