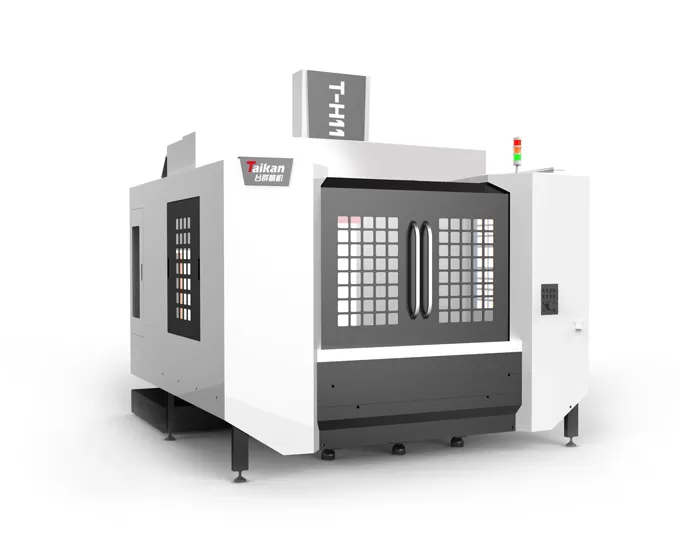

Name: Centro de Usinagem Horizontal HT-H11
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Característica do Centro de Usinagem Horizontal HT-H11

Estrutura da máquina

A máquina possui uma mesa transversal e uma estrutura de coluna fixa. É equipado com uma base estável de grandes dimensões e uma coluna de grande envergadura de alta rigidez. Os componentes-chave são feitos de materiais de ferro fundido de alta resistência para maior durabilidade e estabilidade.

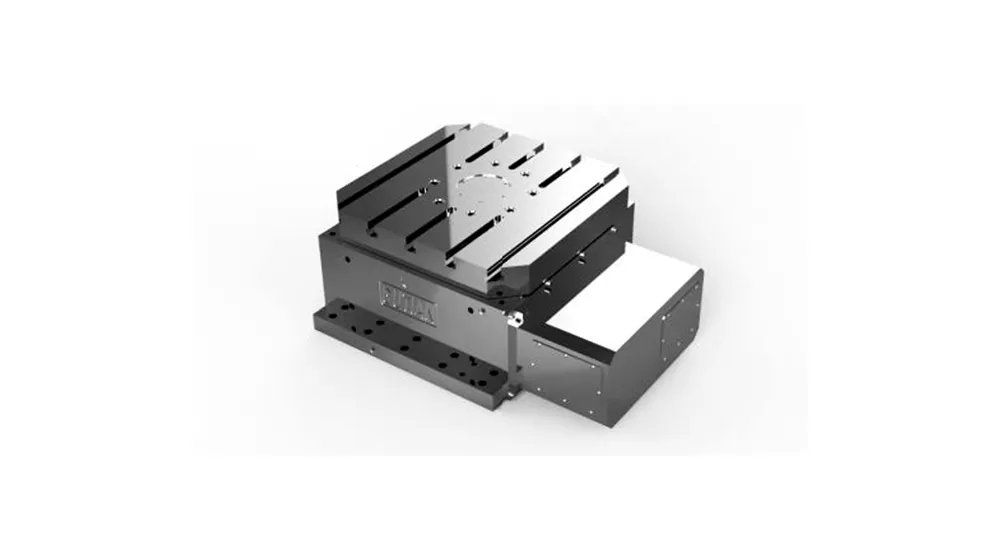

Cam-Tipo CNC Mesa Rotativa

Indexação mínima: A mesa rotativa oferece uma indexação mínima de 0,001 °.
Alta precisão e velocidade: A mesa rotativa CNC do tipo came usa uma superfície de acionamento de velocidade constante do came e contato de rolamento pré-carregado entre a superfície do came e o rolamento da agulha na torre, garantindo alta precisão, alta velocidade, folga zero e a capacidade de lidar com cargas pesadas.

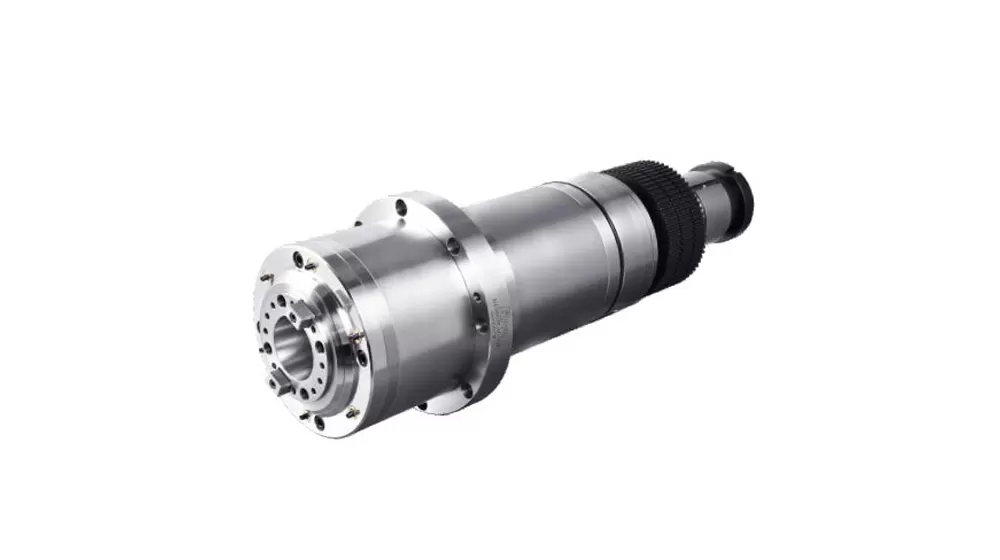

Unidade BT40-12000rpm do eixo de acionamento direto

Sistema de refrigeração de óleo: Equipado com um sistema de refrigeração de óleo para evitar a deformação térmica do fuso, garantindo um desempenho consistente.
Design de nariz tipo labirinto: apresenta um nariz estilo labirinto com uma função de proteção de cortina de ar para evitar a intrusão de refrigerante, aumentando a durabilidade e precisão do fuso.

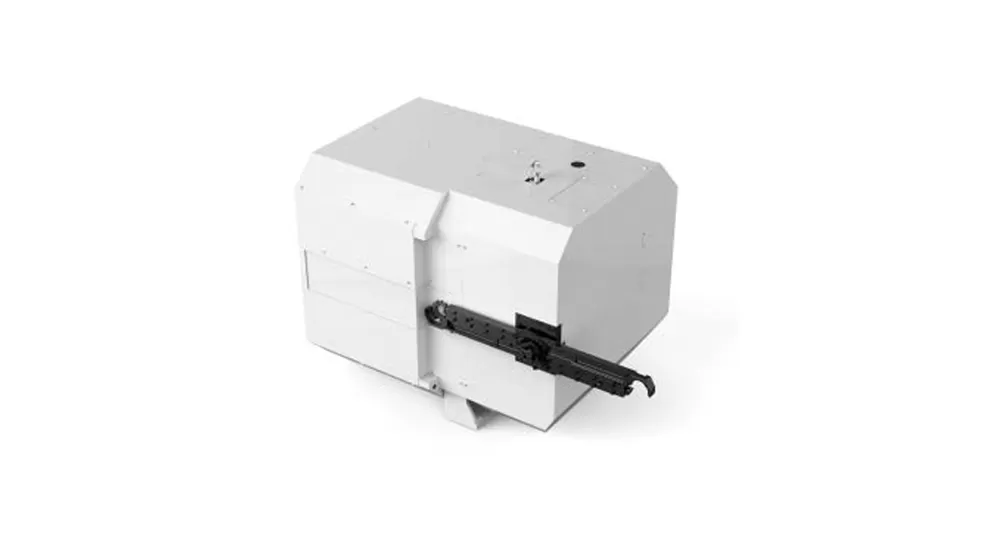

Revista de ferramentas de disco 24T

Controle do codificador de ângulo: Utiliza um codificador de ângulo para controlar a ação de mudança de ferramenta, garantindo sinais estáveis e confiáveis para mudanças de ferramenta suaves e precisas.
Mecanismo acionado por Cam: O carregador de ferramentas acionado por came garante uma rotação de alta precisão, garantindo uma operação suave mesmo com ferramentas pesadas.
Design totalmente fechado: A estrutura totalmente fechada evita que as limalhas de ferro de usinagem espirrem no carregador de ferramentas, protegendo as ferramentas e mantendo a precisão da usinagem, enquanto aumenta a estabilidade geral.

Unidade BT40-12000rpm do eixo de acionamento direto

Aplicação do Centro de Usinagem Horizontal HT-H11

A máquina-ferramenta é adequada para o processamento de múltiplas variedades e pequenos lotes de peças complexas, como componentes de caixa de médio e pequeno porte, placas, discos, válvulas, carcaças e moldes. É amplamente utilizada em setores como peças de precisão, produtos 5G, hardware, peças automotivas e dispositivos médicos.

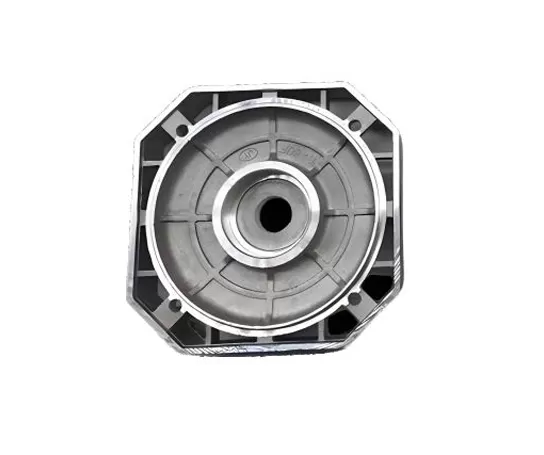

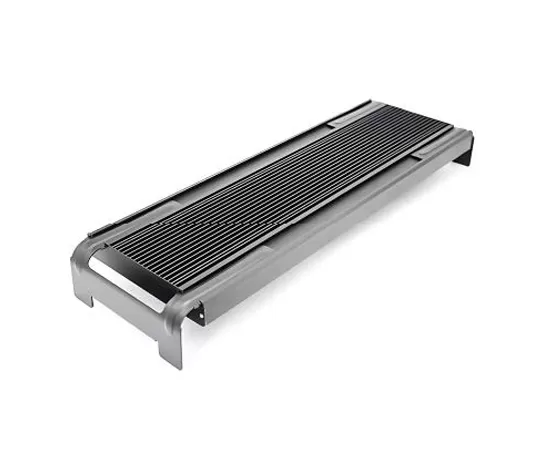

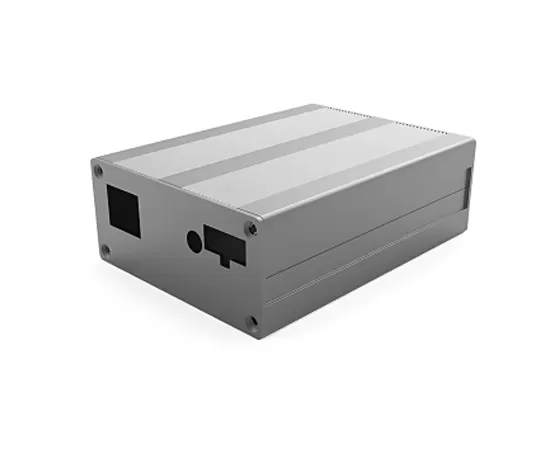

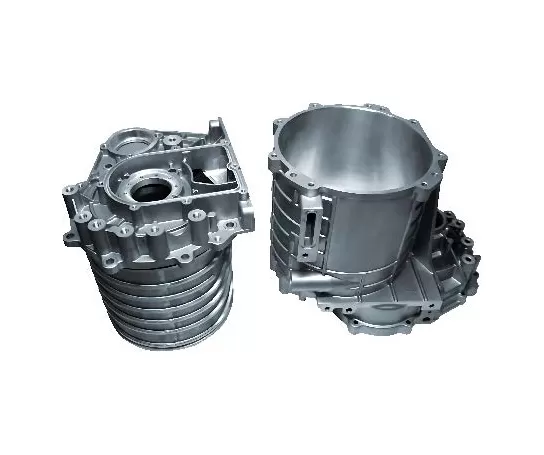

Peça de trabalho Exemplo 1

Exemplo de peça de trabalho 2

Exemplo de peça de trabalho 3

Exemplo de peça de trabalho 4

Exemplo de peça de trabalho 5

Especificações do Centro de Usinagem Horizontal HT-H11

Name		Unit	HT-H11	Observações
Curso	Curso da mesa (eixo X)	mm	1100	Esquerda e direita
	Curso do carro (eixo Z)	mm	650	Frente e trás
	Curso do cabeçote (eixo Y)	mm	600	Para cima e para baixo
	Distância da extremidade do fuso ao centro da mesa	mm	175～825
	Distância do centro do fuso à superfície da mesa	mm	20～620
	Diâmetro máx. de rotação da peça	mm	1200
	Altura máx. admissível da peça	mm	720	Superfície de trabalho
Mesa	Tamanho da mesa	mm	500*500
	Carga máx.	Kg	500
	Ranhura em T (número de ranhuras - largura da ranhura * espaçamento)	mm	5-18*100
	Furo de posicionamento central	mm	Φ100H7
	Precisão de divisão	arc.sec	±15
	precisão de repetibilidade	arc.sec	±8
	Pressão de travamento	kg/cm²	35
	Velocidade máx.	rpm	40
	Menor unidade de divisão	°	0.001
Fuso	Potência do motor (nominal/curto prazo)	kw	7.5/11
	Torque do motor (nominal/curto prazo)	N.m	35.8/95.5
	Velocidade	r/min	12000 (conexão direta)
	Diâmetro do fuso	mm	φ150
	Especificações do porta-ferramentas		BT40
	Especificações do rebite		P40T-I（MAS403）
Velocidade	Faixa de velocidade de avanço de corte	mm/min	1-10000
Velocidade	Velocidade de deslocamento rápido dos eixos X, Y, Z	m/min	36
Precisão	Precisão de posicionamento (X/Y/Z)	mm	0.01	GB/T 18400.4 (Curso total)
Precisão	Precisão de posicionamento repetida (X/Y/Z)	mm	0.007
Magazine de ferramentas	Capacidade do magazine de ferramentas	T	24

As informações nesta página são apenas para referência. As especificações e detalhes estão sujeitos a alterações devido a atualizações ou melhorias do produto. Para mais informações, entre em contato conosco.
