Name: HV-400U Centro de Usinagem Vertical de 5 Eixos
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

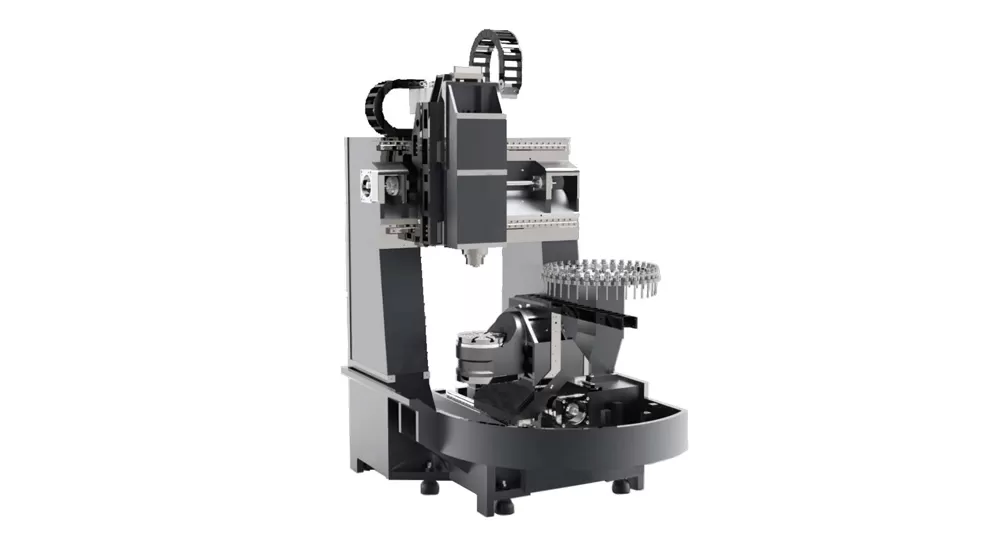

Característica do centro de usinagem vertical V-400U de 5 eixos

Estrutura de alta rigidez

Estrutura em forma de O de pórtico de alta rigidez, material de ferro fundido cinzento de alta qualidade: Fornece forte rigidez e estabilidade, reduzindo a deformação e melhorando a precisão.
Arranjo do tipo passo dos trilhos de guia do feixe, curta distância do fuso ao feixe: Melhora a rigidez e melhora a precisão da usinagem.
Mesa rotativa de braço único, distância minimizada do ponto de acionamento do eixo X até o ponto de usinagem: Reduz a vibração, melhorando a precisão e a eficiência.

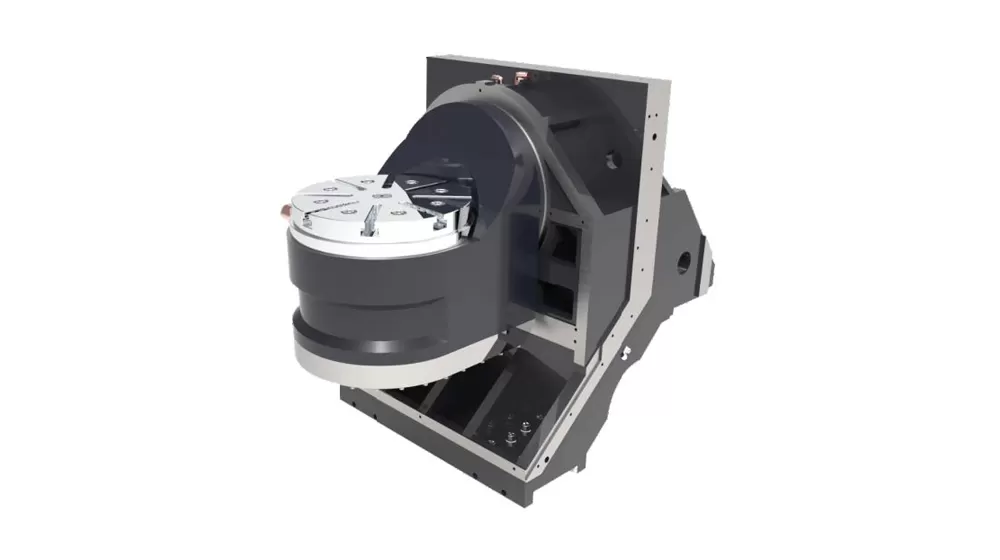

Mesa rotativa de alta precisão,

Motores de acionamento direto sem moldura de alto torque: fornecem alta rigidez e precisão, acionando diretamente os eixos B/C, reduzindo as perdas mecânicas.
Estrutura compacta, rotor do motor integrado com o mecanismo rotativo: Melhora a estabilidade e a precisão.
Estator do motor resfriado por refrigerante: Garante estabilidade térmica, reduzindo erros de precisão causados por mudanças de temperatura.
Velocidade máxima dos eixos B/C: 50r/min: atende às demandas de usinagem complexa e melhora a eficiência.

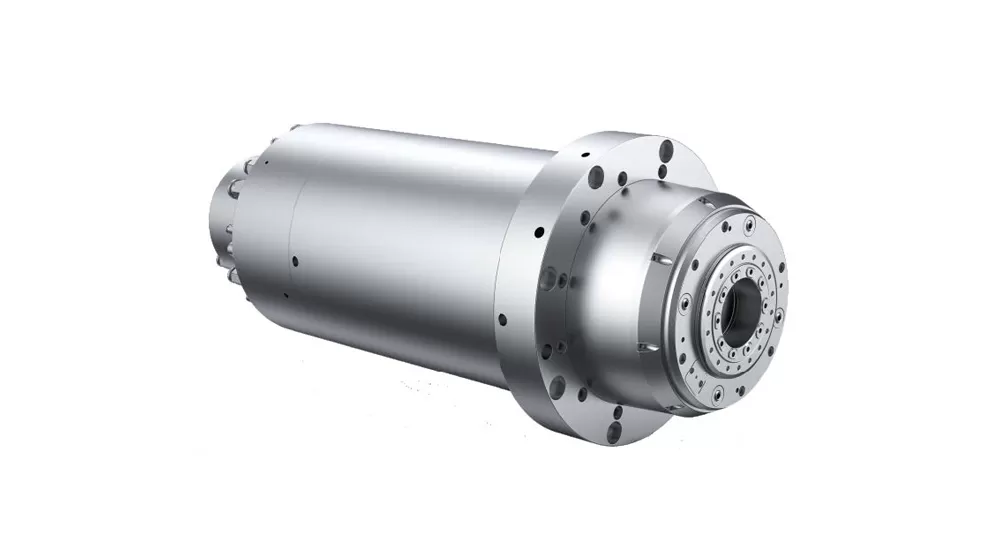

Fuso motorizado de alta velocidade

Eixo motorizado de alta velocidade HSK E50.
Velocidade máxima até 24.000 rpm.

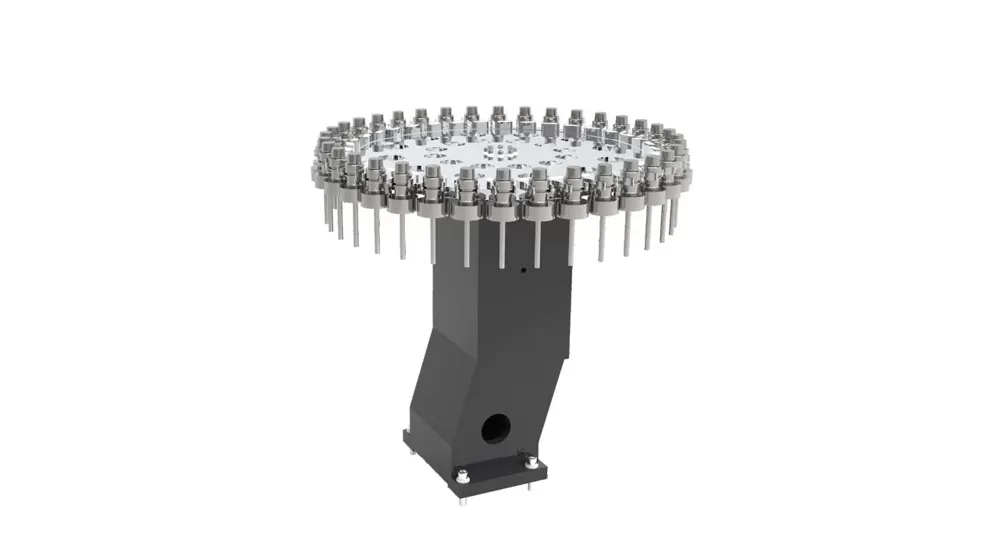

Revista guarda-chuva 24-ferramenta

Aplicação do Centro de Usinagem Vertical V-400U de 5 Eixos

Amplamente utilizado no processamento de impulsores, peças automotivas, moldes de precisão, dispositivos médicos e outros componentes complexos.

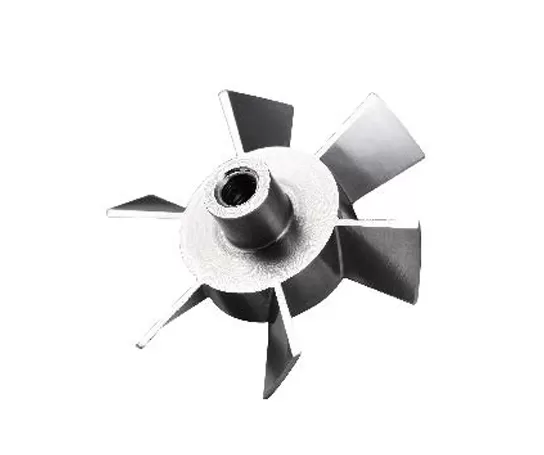

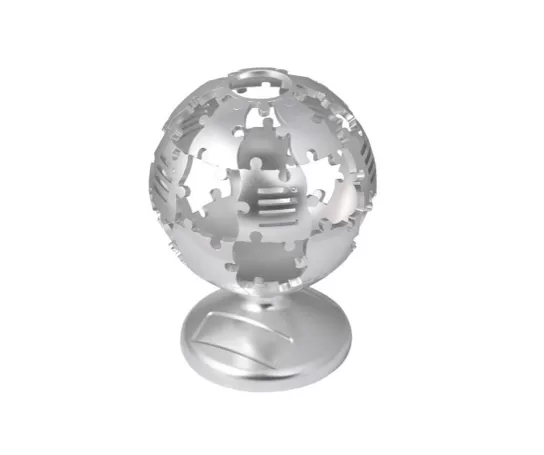

Peça de trabalho Exemplo 1

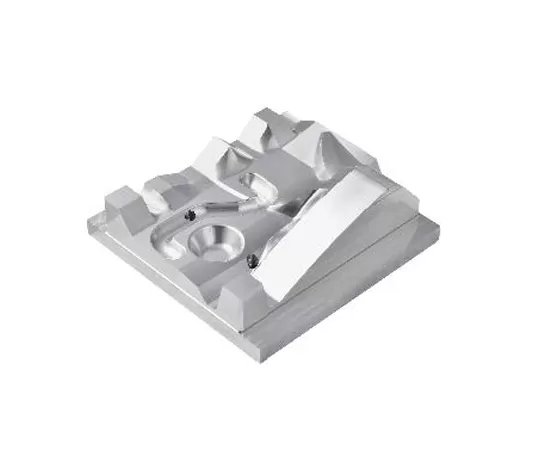

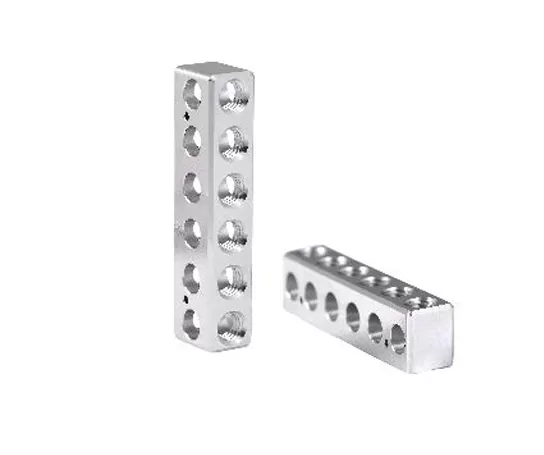

Exemplo de peça de trabalho 2

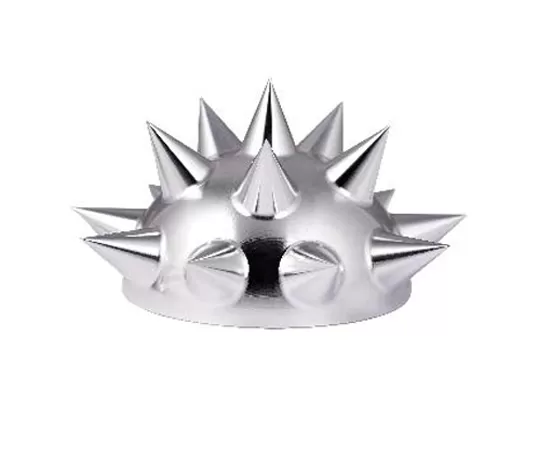

Exemplo de peça de trabalho 3

Exemplo de peça de trabalho 4

Exemplo de peça de trabalho 5

Exemplo de peça de trabalho 6

Exemplo de peça de trabalho 7

Especificações do Centro de Usinagem Vertical de 5 Eixos HV-400U

Item		Unit	HV-400U
Curso	Curso X/Y/Z	mm	700/450/400
	Faixa de rotação do eixo B	°	+30°~ -120°
	Faixa de rotação do eixo C	°	360°
	Distância da ponta do fuso à superfície da mesa	mm	100-500
Mesa	Tamanho da mesa	mm	Φ420
	Carga máx.	kg	150
	Ranhura em T (número de ranhuras - largura * espaçamento)	mm	8-14*45°(Distribuídas uniformemente)
Velocidade	Velocidade de avanço rápido dos eixos X/Y/Z	mm/min	24000
Velocidade	Velocidade de rotação de avanço rápido dos eixos B/C	r/min	50/50
Precisão	Precisão de posicionamento dos eixos X/Y/Z	mm	0.006/0.006/0.006
	Precisão de repetibilidade dos eixos X/Y/Z	mm	0.004/0.004/0.004
	Precisão de posicionamento dos eixos B/C	sec	5/5
	Precisão de repetibilidade dos eixos B/C	sec	3/3
Fuso	Potência do motor do fuso (S1/S6)	kW	16/19.4
	Torque do motor do fuso (S1/S6)	Nm	28/34
	Velocidade do fuso	r/min	0~24000
	Especificações do porta-ferramentas	/	HSK E50
Magazine de ferramentas	Estrutura do magazine de ferramentas	/	Magazine de ferramentas tipo guarda-chuva
	Capacidade do magazine de ferramentas	T	24
	Peso máx. da ferramenta	kg	2
	Comprimento máx. da ferramenta	mm	200
	Diâmetro máx. (cheio / adjacente vazio)	mm	φ50/φ100

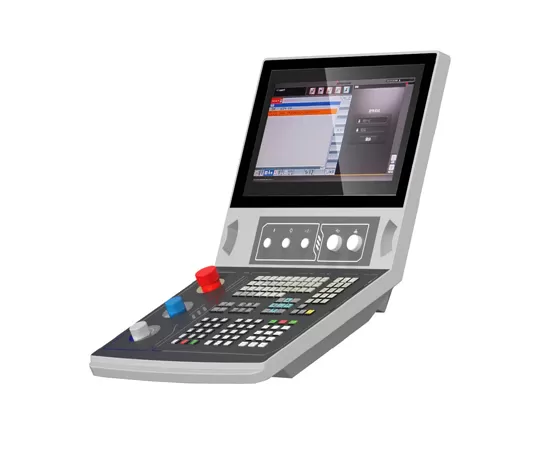

Outros	Sistema CNC	/	Siemens SINUMERIK ONE
	Requisito de pressão da fonte de ar	MPa	0.6~0.8
	Capacidade elétrica total	kW	42
	Dimensões da máquina (comprimentolarguraaltura)	mm	360042003200
	Peso principal da máquina (aprox.)	KG	7800

As informações nesta página são apenas para referência. As especificações e detalhes podem ser alterados devido a atualizações ou melhorias do produto. Para mais informações, entre em contato conosco.
