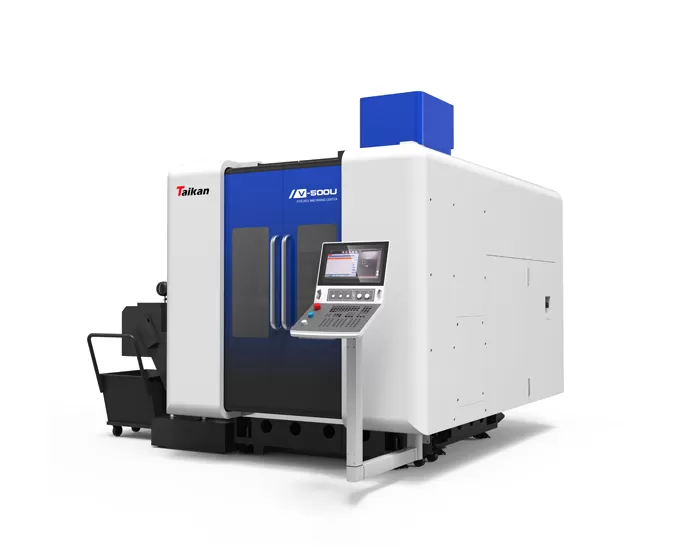

Name: HV-500U Centro de Usinagem Vertical de 5 Eixos
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Característica do centro de usinagem vertical V-500U de 5 eixos

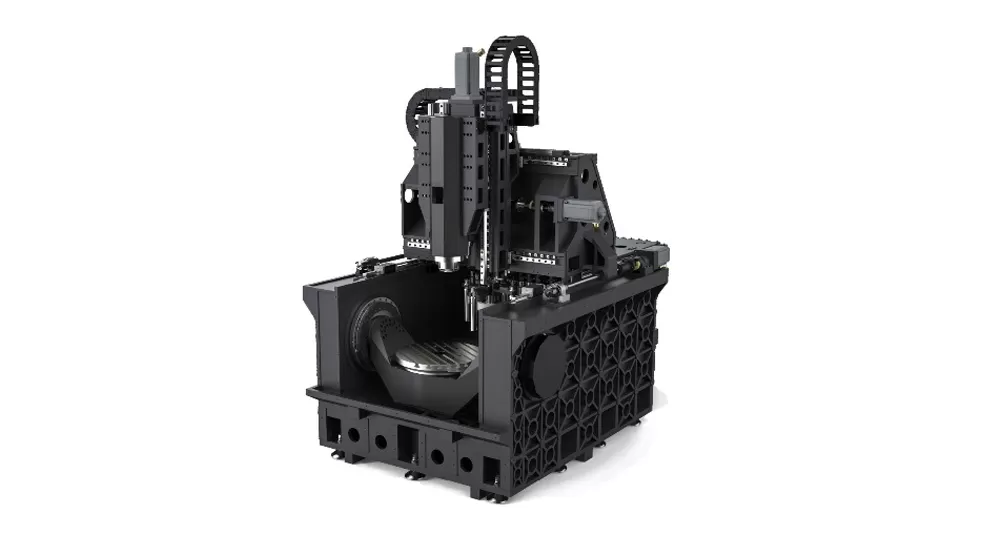

Estrutura de pórtico de feixe móvel

A distância entre o fuso e a viga transversal é curta, permitindo a operação independente dos três eixos e alta rigidez geral.
O eixo Y apresenta um parafuso de esfera dupla, design de acionamento duplo, garantindo um desempenho de resposta dinâmica ideal.
Os parafusos esféricos dos eixos de alimentação são projetados com uma estrutura oca e equipados com um sistema de refrigeração, mantendo efetivamente a estabilidade térmica.

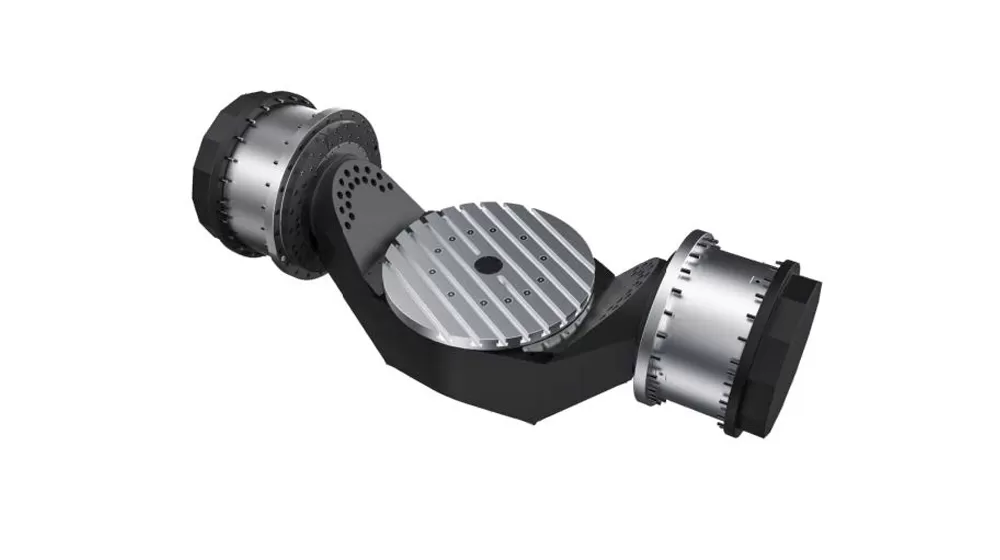

Mesa rotativa de alta precisão,

A estrutura da mesa rotativa do berço do eixo A/C é projetada de forma independente, com o eixo A acionado por motores de torque duplo, aumentando significativamente a rigidez e a resistência à vibração.
Os eixos A e C são equipados com motores de acionamento direto sem moldura de alto torque, e o design compacto integra o rotor do motor com o mecanismo de mesa rotativa, oferecendo excelente rigidez de transmissão.
Além disso, o estator do motor é resfriado com refrigerante para garantir a estabilidade térmica da mesa rotativa.
A velocidade máxima dos eixos A/C pode atingir 50 r/min.

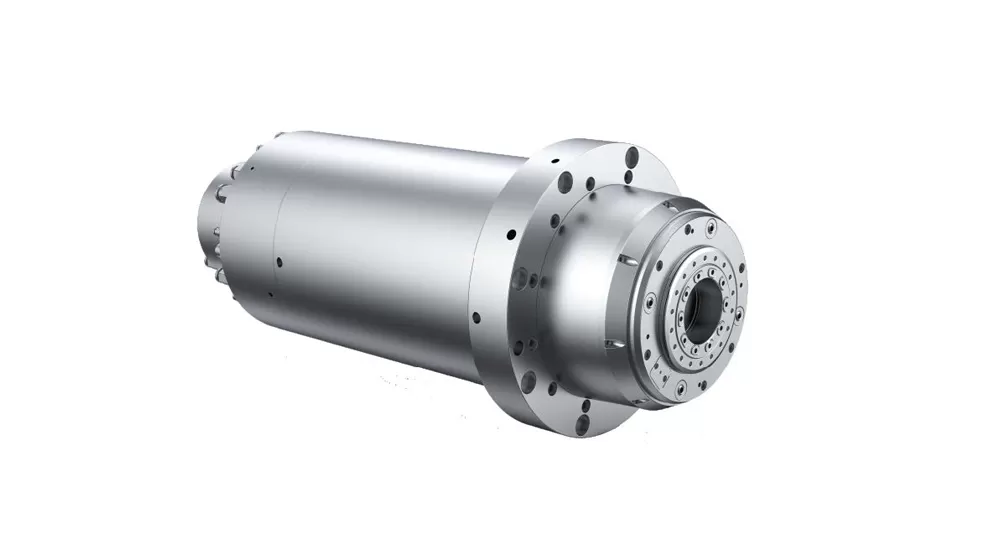

Fuso motorizado de alta velocidade

Eixo motorizado de alta velocidade HSK A63
Velocidade máxima até 18.000 r/min.

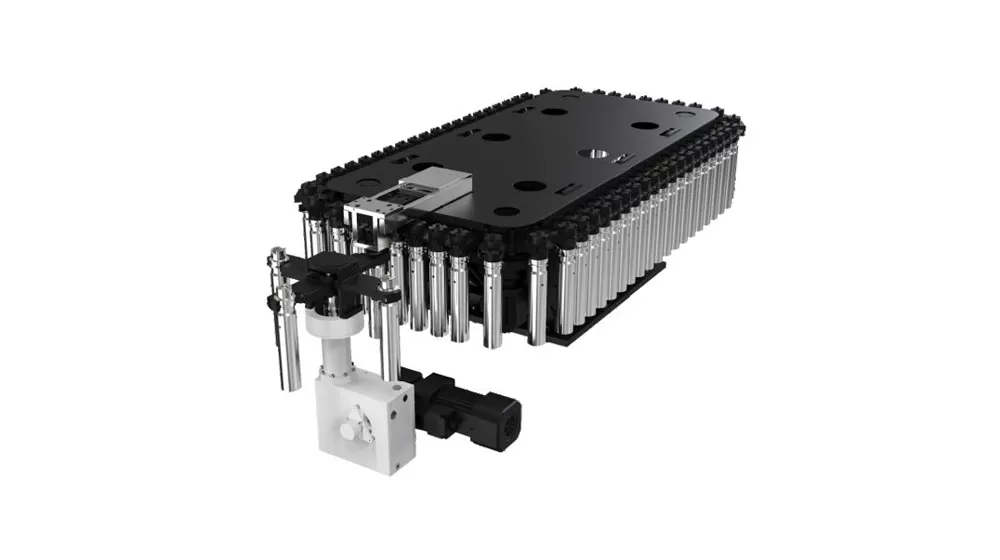

40-Revista Tipo de Cadeia de Ferramentas

40-Revista Tipo de Cadeia de Ferramentas

Aplicação do Centro de Usinagem Vertical V-500U de 5 Eixos

Amplamente utilizado no processamento de peças complexas, como impulsores, aeroespacial, componentes automotivos, moldes de precisão e dispositivos médicos.

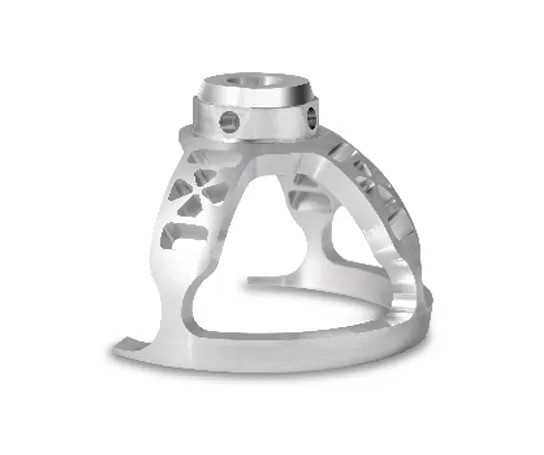

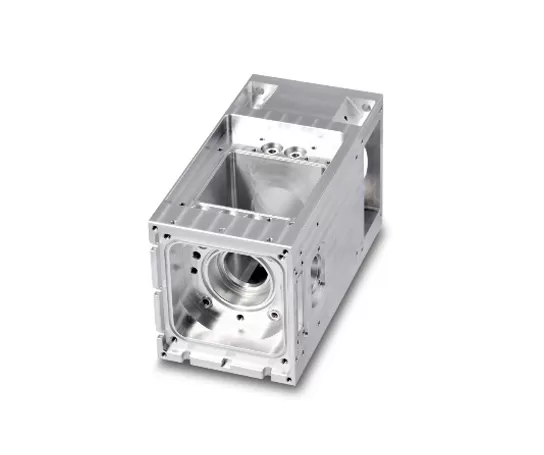

Peça de trabalho Exemplo 1

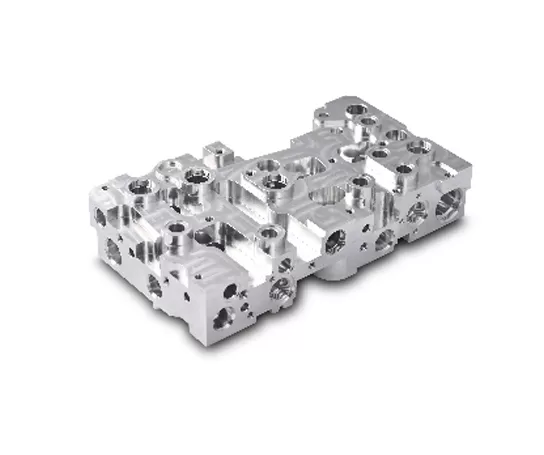

Exemplo de peça de trabalho 2

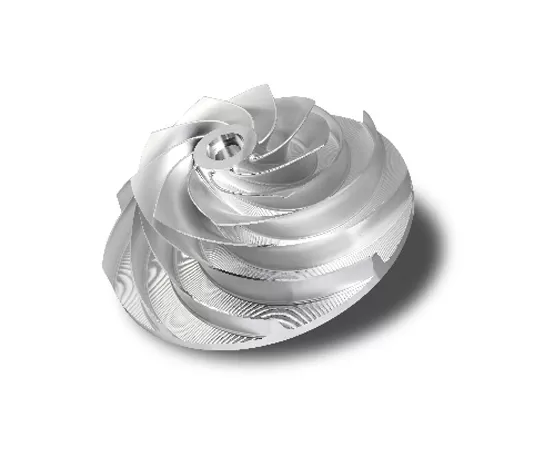

Exemplo de peça de trabalho 3

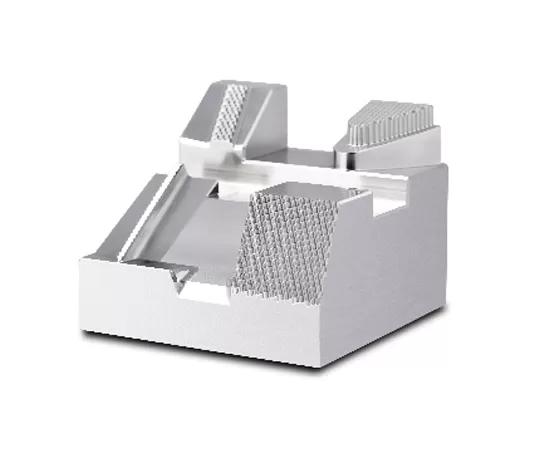

Exemplo de peça de trabalho 4

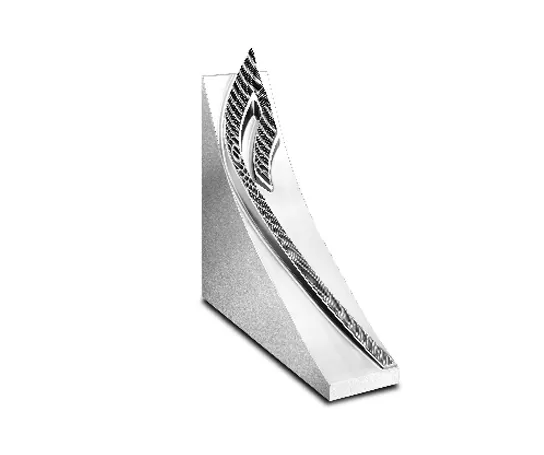

Exemplo de peça de trabalho 5

Exemplo de peça de trabalho 6

Exemplo de peça de trabalho 7

Especificações do Centro de Usinagem Vertical de 5 Eixos HV-500U

Item		Unit	HV-500U
Curso	Curso X/Y/Z	mm	500/650/450
	Faixa de rotação do eixo A	°	±120
	Faixa de rotação do eixo C	°	360
	Distância da ponta do fuso à superfície da mesa	mm	150-600
Mesa	Tamanho da mesa	mm	Φ500x445
	Carga máxima	kg	300
	Ranhura em T (número de ranhuras - largura da ranhura * espaçamento)	mm	7-18*65
Velocidade	Velocidade de deslocamento rápido dos eixos X/Y/Z	mm/min	36000
Velocidade	Velocidade de rotação rápida dos eixos A/C	r/min	50/50
Precisão	Precisão de posicionamento dos eixos X/Y/Z	mm	0.006/0.006/0.006
	Precisão de repetibilidade dos eixos X/Y/Z	mm	0.004/0.004/0.004
	Precisão de posicionamento dos eixos A/C	sec	5/5
	Precisão de repetibilidade dos eixos A/C	sec	3/3
Fuso	Potência do motor do fuso (S1/S6)	kW	30/35.5
	Torque do motor do fuso (S1/S6)	Nm	47.7/57.3
	Velocidade do fuso	r/min	0~20000
	Especificações do porta-ferramentas	/	HSK A63
Magazine de ferramentas	Estrutura do magazine de ferramentas	/	Magazine de corrente com braço trocador
	Capacidade do magazine de ferramentas	T	40
	Peso máximo da ferramenta	kg	8
	Comprimento máximo da ferramenta	mm	300
	Diâmetro máximo (cheio /adjacente vazio)	mm	φ80/φ150
Outros	Sistema CNC	/	Siemens SINUMERIK ONE
	Requisito de pressão da fonte de ar	MPa	0.6~0.8
	Capacidade elétrica total	kW	50
	Dimensões da máquina (comprimentolarguraaltura)	mm	415038002850
	Peso principal da máquina (aprox.)	KG	11000

As informações nesta página são apenas para referência. As especificações e detalhes podem mudar devido a atualizações ou melhorias do produto. Para mais informações, entre em contato conosco.
