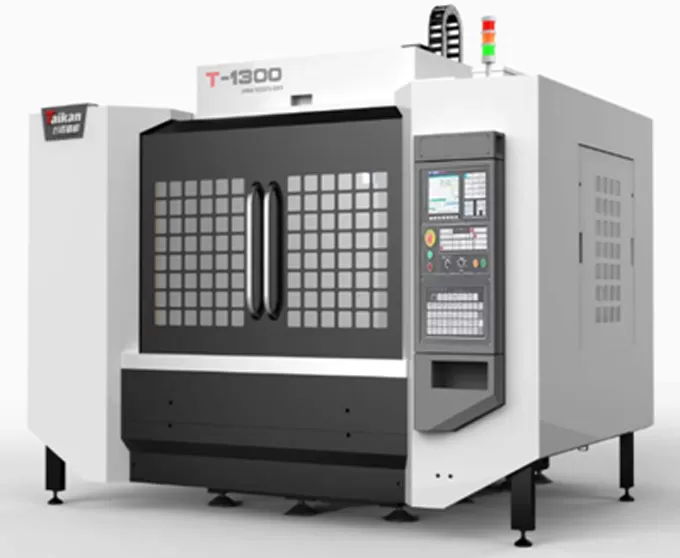

T-1300 centro de usinagem de perfuração e fresagem de alta velocidade e alta precisão

Viagem

Viagem de mesa (eixo X)

Mm

1300

Viagem de sela (eixo Y)

Mm

650

Headstock viagem (eixo Z)

Mm

410

Distância do nariz do fuso à superfície da mesa

Mm

125-535

Distância do centro do fuso à superfície do guia da coluna

Mm

727

Mesa

Tamanho da tabela

Mm

1300*650

Carga máx.

Kg

600

T-slot (número de slots-largura do slot * espaçamento)

Mm

5-18*125

Fuso

Potência do motor (nominal/curto período de tempo)

KW

3.7/5.5

Binário do motor (nominal/curto período de tempo)

N.m

14.1/21

Velocidade do motor do fuso

Rpm

20-20000

Cônico do eixo

/

BT30

Velocidade

Faixa de velocidade de alimentação de corte

Mm/min

1-15000

Velocidade transversal rápida do eixo X/Y/Z

M/min

36/36/36

Precisão

Precisão de posicionamento (X/Y/Z)

Mm

0,01

GB/T 18400.4 (viagem completa)

Repetibilidade (X/Y/Z)

Mm

0,006

Revista ferramenta

Capacidade de armazenamento da ferramenta

Pcs

21

Peso máx. da ferramenta

Kg

3

Comprimento máx. da ferramenta

Mm

200

Diâmetro máx. da ferramenta (completo/adjacente vazio)

Mm

Br 60/br 80

Outros

Sistema CNC

/

Mitsubishi M80VB

Fonte de ar

Fluxo

L/min

≥ 200(ANR)

Pressão do ar

MPa

0, 6-0, 8

Capacidade do equipamento

KVA

Capacidade máx. do tanque de refrigerante

L

330

Tamanho da máquina

Mm

2960*3400*2710

Correspondente ao eixo X * Y * Z

Peso (aprox.)

Kg

5500
