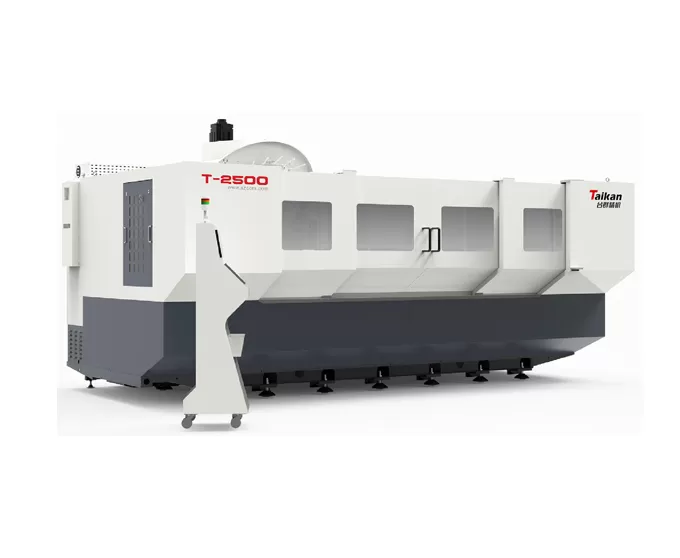

Name: HT-2500 Centro de Usinagem de Perfis com Coluna Móvel
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Característica do centro de usinagem de perfil de coluna móvel T-2500

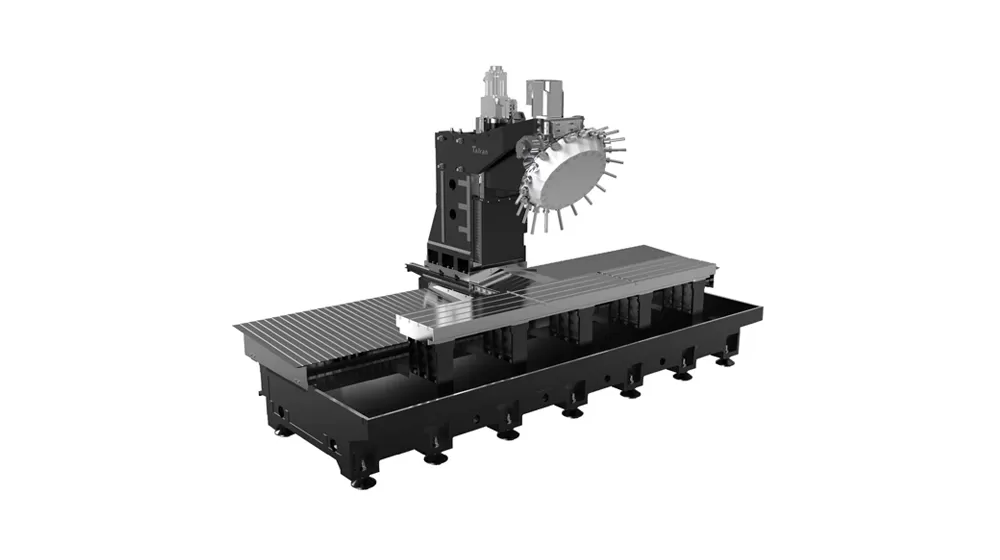

Design estrutural para peças de trabalho longas

Estrutura fixa de mesa e coluna, projetada especificamente para peças grandes, estreitas e longas, com uma faixa de deslocamento de 2500 ~ 6500mm e 50 m/min de movimento de alta velocidade, atendendo às necessidades de processamento de alta eficiência de peças longas.

Base soldada padrão, oferecendo baixo custo e entrega rápida, ideal para configuração rápida de produção.
Base de ferro fundido opcional, proporcionando maior estabilidade e resistência à vibração, reduzindo a deformação e garantindo precisão, melhorando o desempenho geral.

Sistema de alimentação de alto desempenho

Os eixos X, Y, Z são equipados com guias lineares de bola de alta precisão, garantindo movimento de alimentação de alta velocidade e alta precisão.

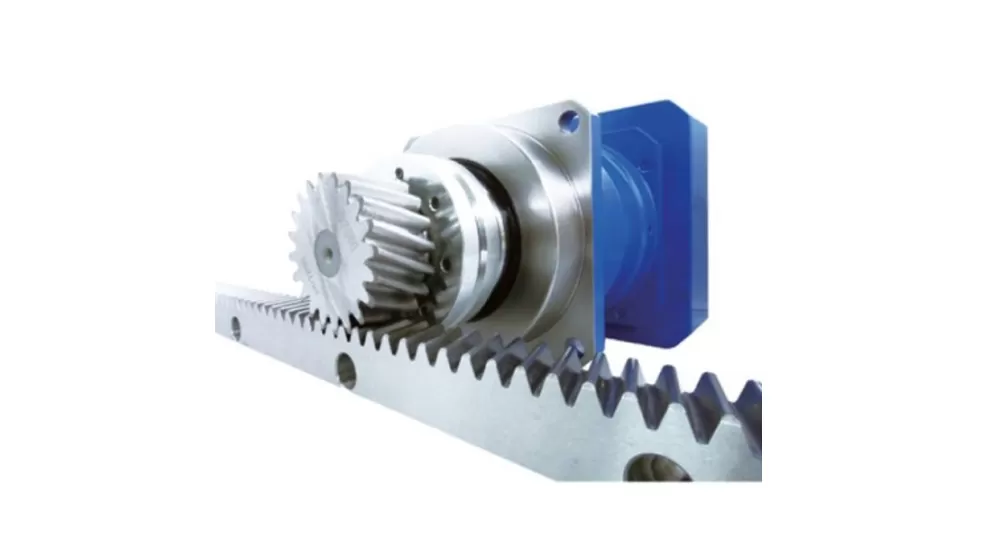

O eixo X usa um sistema de acionamento de cremalheira de engrenagem para suportar movimento de alta velocidade em viagens longas, ao mesmo tempo que acomoda configurações modulares.
Os eixos Y/Z são acionados por parafusos esféricos, oferecendo excelente rigidez e precisão, garantindo uma qualidade de usinagem estável.

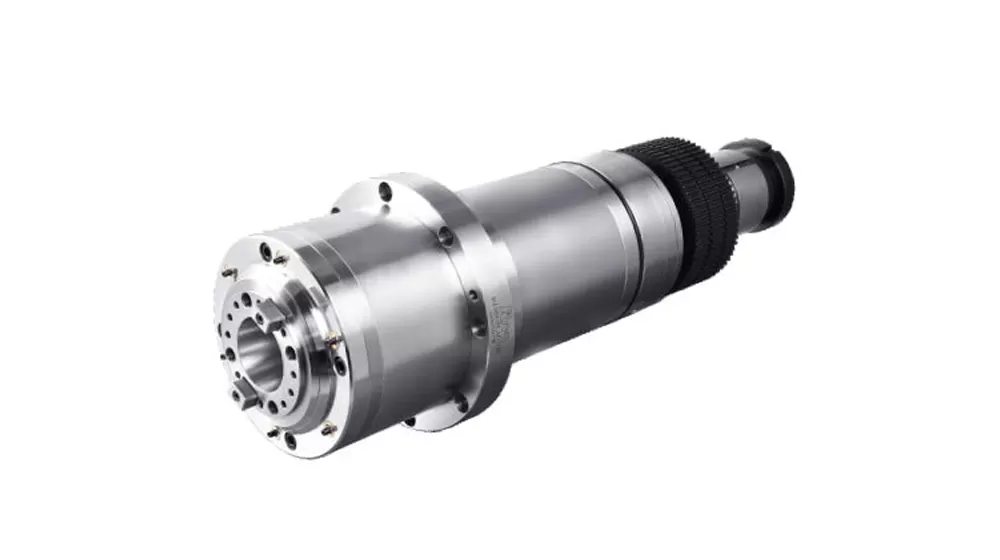

Fuso de transmissão direta de alta velocidade

Equipado com um fuso de BT30-12000rpm precisão, este sistema oferece excepcional rigidez de alta velocidade, ideal para aplicações de batida. A transmissão de acionamento direto minimiza os erros durante a batida de alta velocidade e sua força de alta saída garante desempenho superior na usinagem de alta velocidade e alta eficiência.

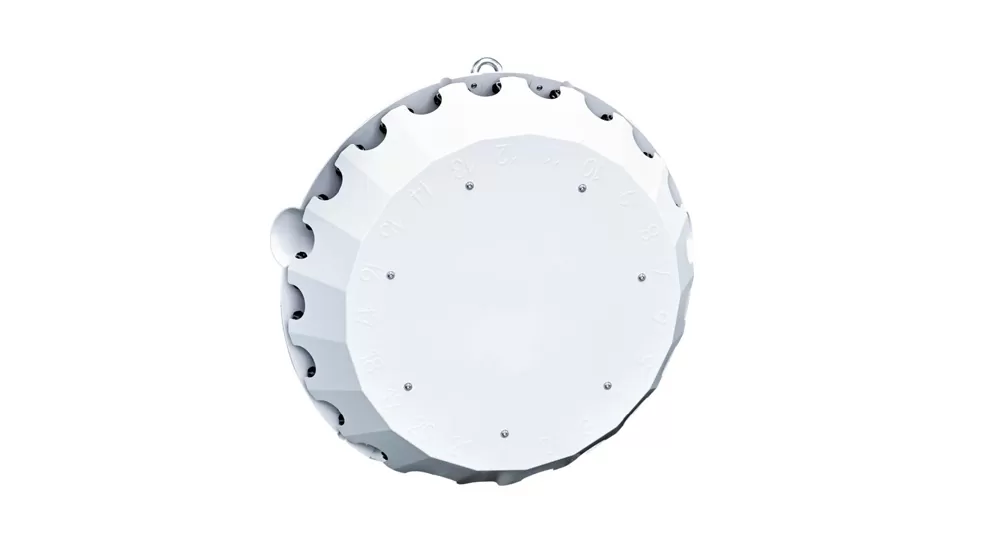

BT30 (Revista de ferramentas de disco de inclinação)

Mudança de ferramenta servo de alta velocidade: O sistema de troca de ferramenta controlado por PLC é projetado de forma otimizada para encurtar o tempo de mudança de ferramenta, garantindo uma operação rápida e estável, reduzindo o tempo de não usinagem.
Otimização do eixo Z: A otimização melhora a rigidez do eixo Z e aumenta significativamente sua aceleração, reduzindo o tempo de viagem ocioso.

Design estrutural para peças de trabalho longas

Sistema de alimentação de alto desempenho

Fuso de transmissão direta de alta velocidade

BT30 (Revista de ferramentas de disco de inclinação)

Aplicação de T-2500 Centro de Usinagem de Perfil de Coluna em Movimento

Amplamente utilizado em indústrias como automotiva, 5G, hardware, peças automotivas e produtos domésticos. Ele é projetado principalmente para o processamento de perfis de alumínio estreitos e longos e é adequado para a usinagem de componentes como bandejas de bateria, hastes transversais, painéis laterais longitudinais, trilhos de teto solar, pára-choques, e tiras decorativas.

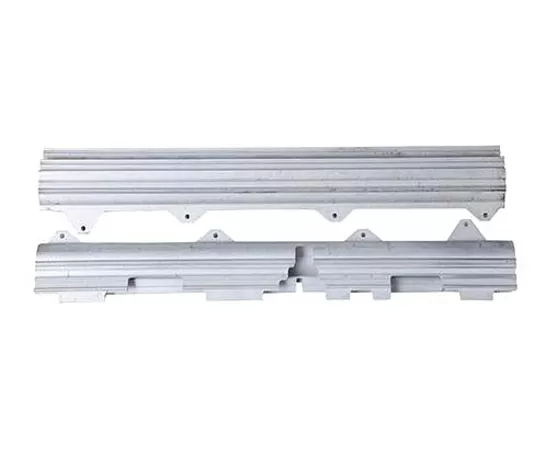

Peça de trabalho Exemplo 1

Exemplo de peça de trabalho 2

Especificações do Centro de Usinagem de Perfil com Coluna Móvel HT-2500

Item			Unit	HT-2500	Observações
Curso	Curso da mesa (eixo X)		mm	2500
	Curso do suporte (eixo Y)		mm	400
	Curso do cabeçote (eixo Z)		mm	350
	Distância da ponta do fuso à mesa		mm	200-550
Mesa	Dimensões da mesa		mm	2650*400
	Carga máxima		kg	600
	Ranhuras T (quantidade - largura * espaçamento)		mm	4-14*100
Fuso	Potência do motor (nominal/curto período)		kW	3.7/5.5
	Torque do motor (nominal/curto período)		N.m	23.6/35
	Velocidade do fuso		rpm	20-12000
	Diâmetro do fuso		mm	Ф100
	Cone do fuso		/	BT30
Velocidade	Faixa de velocidade de avanço de corte		mm/min	1-10000
Velocidade	Velocidade de deslocamento rápido dos eixos X/Y/Z		m/min	50/30/36
Precisão	Precisão de posicionamento (X/Y/Z)		mm	0.05/0.01/0.01	GB/T 18400.4
Precisão	Repetibilidade (X/Y/Z)		mm	0.03/0.006/0.006	(Curso total)
Magazine de ferramentas	Capacidade do magazine de ferramentas		T	21
	Peso máximo da ferramenta		kg	3
	Comprimento máximo da ferramenta		mm	200
	Diâmetro máximo da ferramenta (total / adjacente vazio)		mm	Ф60/Ф80
Outros	Sistema CNC		/	Mitsubishi M80VB
	Fonte de ar comprimido	Flow	L/min	≥200（ANR）
	Fonte de ar comprimido	Pressão do ar	MPa	0.6-0.8
	Capacidade do equipamento		kVA	20
	Capacidade do tanque de refrigeração		L	260
	Dimensões da máquina		mm	527026402450	Correspondente aos eixos XYZ
	Peso (aprox.)		Kg	6300

As informações nesta página são apenas para referência. As especificações e detalhes podem sofrer alterações devido a atualizações ou melhorias do produto. Para mais informações, entre em contato conosco.
