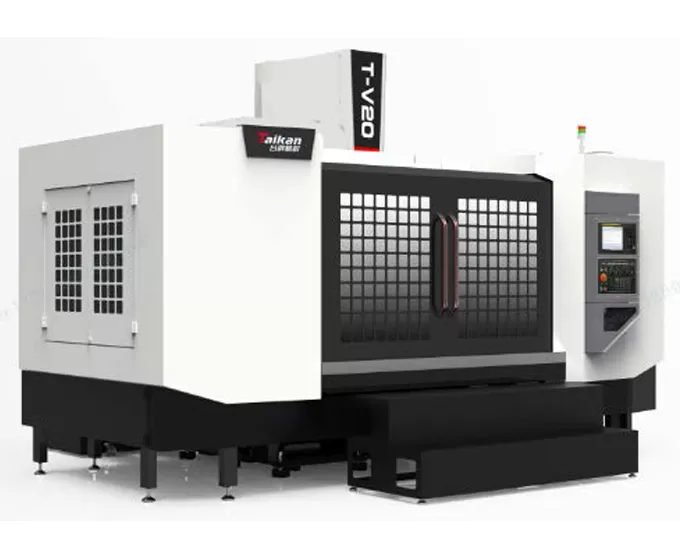

HT-V20 Centro de Usinagem Vertical para Corte Leve

Curso

Curso da mesa (eixo X)

mm

2000

Curso do carro (eixo Y)

mm

650

Curso do cabeçote (eixo Z)

mm

590

Distância da ponta do fuso à superfície da mesa

mm

100-690

Distância do centro do fuso à superfície da guia da coluna

mm

707

Mesa de trabalho

Tamanho da mesa

mm

2000*650

Carga máx. (distribuição uniforme)

kg

800

Ranhura T (número de ranhuras - largura * espaçamento)

mm

5-18*125

Fuso

Potência do motor (nominal/tempo curto)

kW

7.5/11

Torque do motor (nominal/tempo curto)

N.m

35.8/95.5

Faixa de velocidade

r/min

20-12000

Diâmetro do fuso

mm

150

Cone do fuso

/

BT40

Especificações do pino de tração

/

1-15000

Velocidade

Faixa de velocidade de avanço de corte

mm/min

27/36/36

Velocidade de deslocamento rápido dos eixos X/Y/Z

m/min

0.015

Precisão

Precisão de posicionamento (X/Y/Z)

mm

0.008

GB/T18400.4 (curso total)

Repetibilidade (X/Y/Z)

mm

0.01

Magazine de ferramentas

Capacidade de ferramentas

pcs

0.006

Peso máx. da ferramenta

kg

24

Comprimento máx. da ferramenta

mm

7

Diâmetro máx. da ferramenta (total /adjacente vazio)

mm

250

Outros

Contrapeso do eixo Z

φ75/φ150

Sistema CNC

/

Mitsubishi M80VB

Fonte de ar

Flow

L/min

≥280 (ANR)

Pressão do ar

MPa

0.6-0.8

Potência do equipamento

KVA

25

Capacidade do tanque de refrigeração

L

400

Dimensões da máquina

mm

4800*3900 (incluindo degraus)*2950

Correspondente aos eixos X*Y*Z

Peso (aprox.)

Kg

8450
