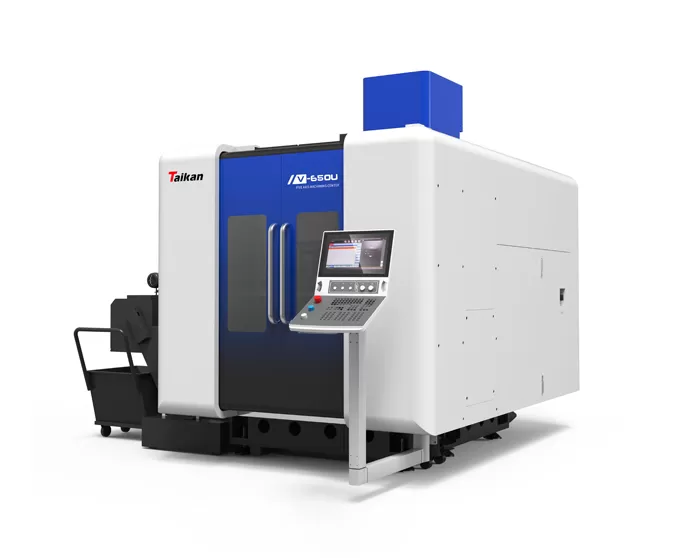

Centro de usinagem vertical V-650U de 5 eixos

Viagem

Viagem X/Y/Z

Mm

650/800/500

Uma faixa de rotação do eixo

°

± 120

Faixa de rotação do eixo C

°

360

Distância do nariz do fuso à superfície da mesa de trabalho

Mm

150-650

Mesa

Tamanho da tabela

Mm

Φ 650x530

Carga máx.

Kg

500

T-slot (número de slots-largura do slot * espaçamento)

Mm

7-18*65

Velocidade

Velocidade transversal rápida do eixo X/Y/Z

Mm/min

36000

Velocidade de rotação transversal rápida do eixo A/C

R/min

50/50

Precisão

Precisão de posicionamento do eixo X/Y/Z

Mm

0,006/0,006/0,006/0,006

Precisão de repetibilidade do eixo X/Y/Z

Mm

0,004/0,004/0,004

Precisão de posicionamento do eixo A/C

Sec

5/5

Precisão de repetibilidade do eixo A/C

Sec

3/3

Fuso

Potência do motor do fuso (S1/S6)

KW

30/35.4

Torque do motor do eixo (S1/S6)

Nm

72/85

Velocidade do fuso

R/min

0 ~ 18000

Especificações do suporte da ferramenta

/

HSK A63

Revista ferramenta

Estrutura do magazine da ferramenta

/

Revista de braço de ferramenta de corrente

Capacidade do magazine da ferramenta

T

40

Peso máx. da ferramenta

Kg

8

Comprimento máx. da ferramenta

Mm

300

Diâmetro máx. (cheio/adjacente vazio)

Mm

Φ 80/φ 150

Outros

Sistema CNC

/

Siemens SINUMERIK UM

Exigência de pressão da fonte de ar

MPa

0,6 ~ 0,8

Capacidade elétrica total

KW

68

Tamanho da máquina (comprimento * largura * altura)

Mm

4300*3900*3300

Peso da máquina principal (aprox.)

KG

15000
