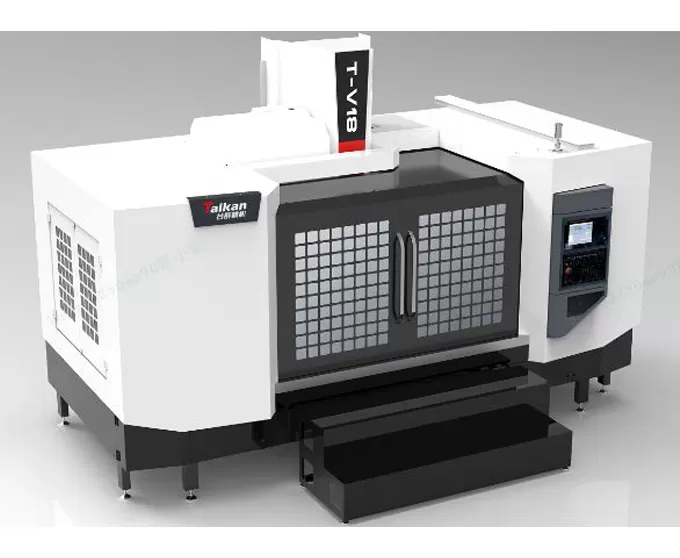

HT-V18 Centro de Usinagem Vertical de Corte Leve

Curso

Curso da mesa (eixo X)

mm

1800

Curso do selim (eixo Y)

mm

650

Curso do cabeçote (eixo Z)

mm

590

Distância da ponta do fuso à superfície da mesa

mm

100-690

Distância do centro do fuso à superfície da guia da coluna

mm

707

Mesa de trabalho

Dimensões da mesa

mm

1900*650

Carga máxima (carga uniformemente distribuída)

kg

800

Rasgos em T (número de rasgos - largura do rasgo * espaçamento)

mm

5-18*125

Fuso

Potência do motor (nominal / curto período)

kW

7.5/11

Torque do motor (nominal / curto período)

N.m

35.8/95.5

Faixa de velocidades

r/min

20-12000

Diâmetro do fuso

mm

Ф150

Cone do fuso

/

BT40

Especificações de rebite

/

1-15000

Velocidade

Faixa de velocidade de avanço de corte

mm/min

30/36/36

Velocidade de deslocamento rápido dos eixos X/Y/Z

m/min

0.015

Precisão

Precisão de posicionamento (X/Y/Z)

mm

0.008

GB/T18400.4 (curso total)

Repetibilidade (X/Y/Z)

mm

0.01

Magazine de ferramentas

Capacidade de ferramentas

pcs

0.006

Peso máximo da ferramenta

kg

24

Comprimento máximo da ferramenta

mm

7

Diâmetro máximo da ferramenta (cheio / adjacente vazio)

mm

250

Outros

Contrapeso do eixo Z

Ф75/Ф150

Sistema CNC

/

Mitsubishi M80VB

Fonte de ar

Flow

L/min

≥280 (ANR)

Pressão do ar

MPa

0.6-0.8

Capacidade do equipamento

KVA

25

Capacidade do tanque de líquido refrigerante

L

400

Dimensões da máquina

mm

4400*3900 (incluindo degraus)*2950

Correspondente aos eixos X*Y*Z

Peso (aprox.)

Kg

8160
