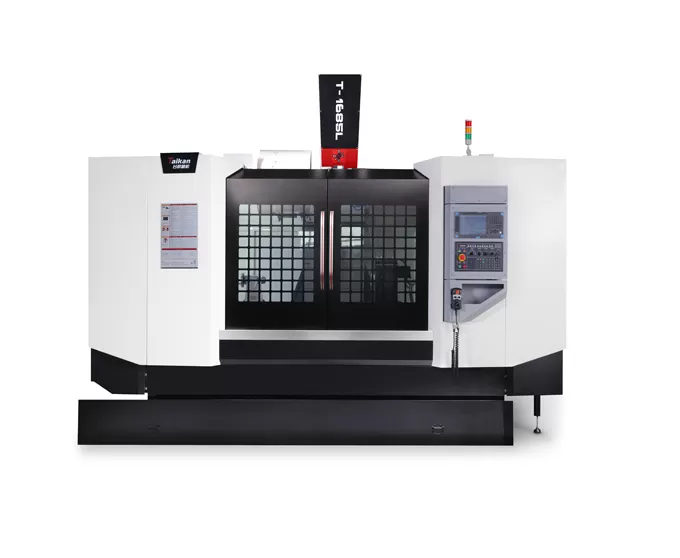

HT-1685L Centro de Usinagem Vertical de Alta Velocidade e Alta Precisão

Curso

Curso da mesa (eixo X)

mm

1650

Curso do carro (eixo Y)

mm

850

Curso do cabeçote (eixo Z)

mm

850

Distância da face do fuso à superfície da mesa

mm

120～970

Distância do centro do fuso à superfície da guia da coluna

mm

900

Mesa

Dimensão da mesa

mm

1700*850

Carga máxima (carga uniforme)

kg

1600

Ranhura T (número de ranhuras - largura * passo)

mm

5-18*125+2-18*100

Fuso

Potência do motor (nominal/curta duração)

kW

15/18.5

Torque do motor (nominal/curta duração)

N.m

143/191

Faixa de velocidade

r/min

50～6000 (correia)

Diâmetro do fuso

mm

Φ190

Cone do fuso

/

BT50

Especificações do rebite

/

P50T-I（MAS403）

Velocidade

Faixa de velocidade de avanço de corte

mm/min

24

Velocidade de avanço rápido dos eixos X/Y/Z

m/min

15

Magazine de ferramentas

Capacidade de ferramentas

mm

300

Peso máximo da ferramenta

mm

Φ105/Φ210

Comprimento máximo da ferramenta

pcs

1-10000

Diâmetro máximo da ferramenta (total / adjacente vazio)

kg

24/24/15

Precisão

Precisão de posicionamento (X/Y/Z)

mm

0.015

GB/T18400.4 (curso total)

Repetibilidade (X/Y/Z)

mm

0.008

Outros

Contrapeso do eixo Z

Contrapeso

Sistema CNC

/

FANUC 0i-MF Plus

Fonte de ar comprimido

Flow

L/min

280（ANR）

Pressão do ar

MPa

0.6~0.8

Capacidade do equipamento

KVA

35

Capacidade do tanque de refrigerante

L

400

Dimensões da máquina

mm

5240×4055×3680

Com pedal do transportador de cavacos

Peso (aproximado)

Kg

13200
