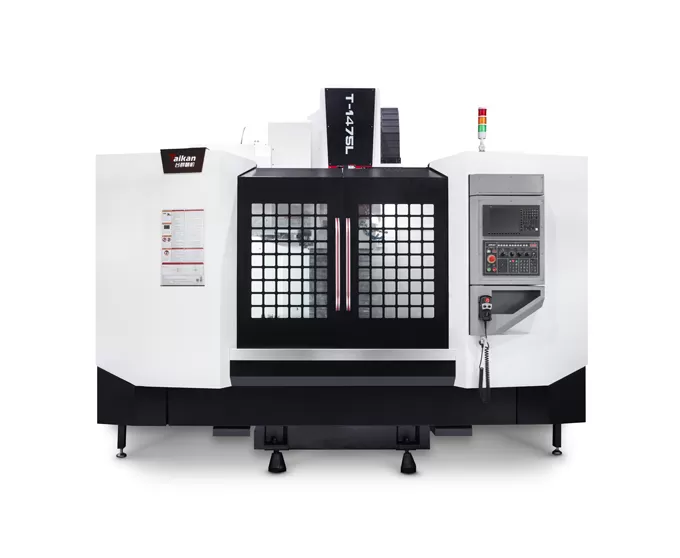

HT-1475L Centro de Usinagem Vertical de Alta Velocidade e Alta Precisão

Curso

Curso da mesa (eixo X)

mm

1400

Curso do carro (eixo Y)

mm

750

Curso do cabeçote (eixo Z)

mm

750

Distância da ponta do fuso à superfície da mesa

mm

120～870

Distância do centro do fuso à superfície da guia da coluna

mm

810

Mesa

Dimensões da mesa

mm

1500*750

Carga máx. (uniformemente distribuída)

kg

1400

Canal T (número de canais - largura do canal * espaçamento)

mm

5-18*150

Fuso

Potência do motor (nominal/curto período)

kW

15/18.5

Torque do motor (nominal/curto período)

N.m

143/191

Faixa de velocidade

r/min

50～6000 (correia)

Diâmetro do fuso

mm

Φ190

Conicidade do fuso

/

BT50

Especificações do pino de tração

/

P50T-I（MAS403）

Velocidade

Faixa de velocidade de avanço de corte

mm/min

24

Velocidade de avanço rápido dos eixos X/Y/Z

m/min

15

Magazine de ferramentas

Capacidade de ferramentas

mm

300

Peso máx. da ferramenta

mm

Φ105/Φ210

Comprimento máx. da ferramenta

pcs

1-10000

Diâmetro máx. da ferramenta (cheio/compartimento adjacente vazio)

kg

24/24/15

Precisão

Precisão de posicionamento (X/Y/Z)

mm

0.015

GB/T18400.4 (Curso total)

Repetibilidade (X/Y/Z)

mm

0.008

Outros

Contrapeso do eixo Z

Contrapeso

Sistema CNC

/

FANUC 0i-MF Plus

Fonte de ar

Flow

L/min

280（ANR）

Pressão do ar

MPa

0.6~0.8

Capacidade do equipamento

KVA

35

Capacidade do tanque de líquido refrigerante

L

400

Dimensões da máquina

mm

5050×3680×3440

Com pedal do transportador de cavacos

Peso (aprox.)

Kg

11400
