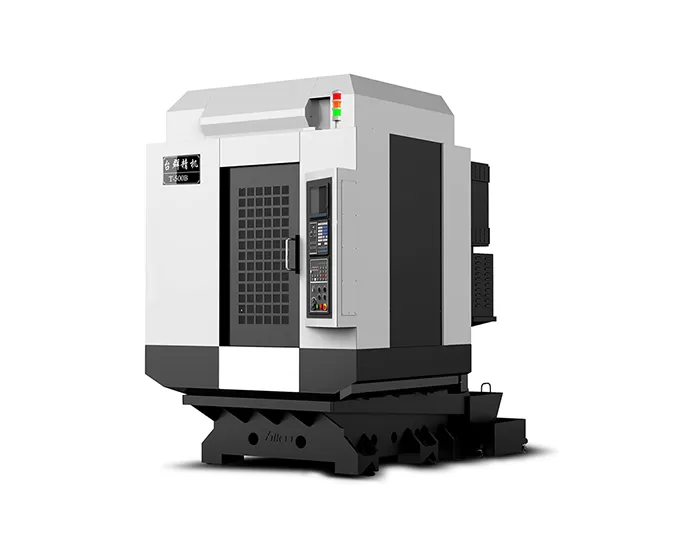

Name: HT-500B Centro de Usinagem de Furação e Fresamento de Alta Velocidade e Alta Precisão
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Características do T-500B centro de usinagem de perfuração e fresagem de alta velocidade e alta precisão

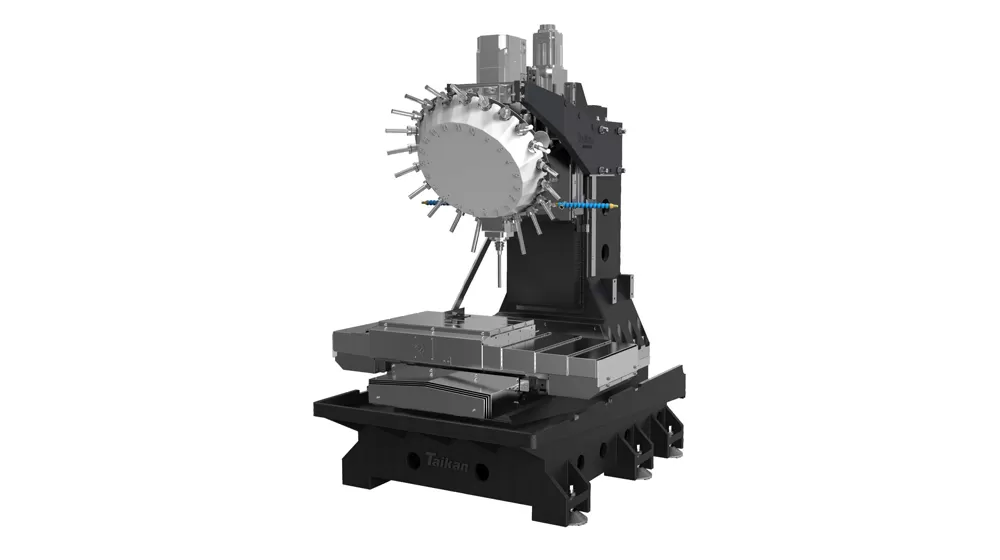

Estrutura Base

A estrutura de base é projetada com análise digital e engenharia de precisão, apresentando um vão de grandes dimensões com suporte de seis pontos, aumentando efetivamente a rigidez da máquina e resistência à vibração, garantindo alta estabilidade e precisão durante o processo de usinagem.

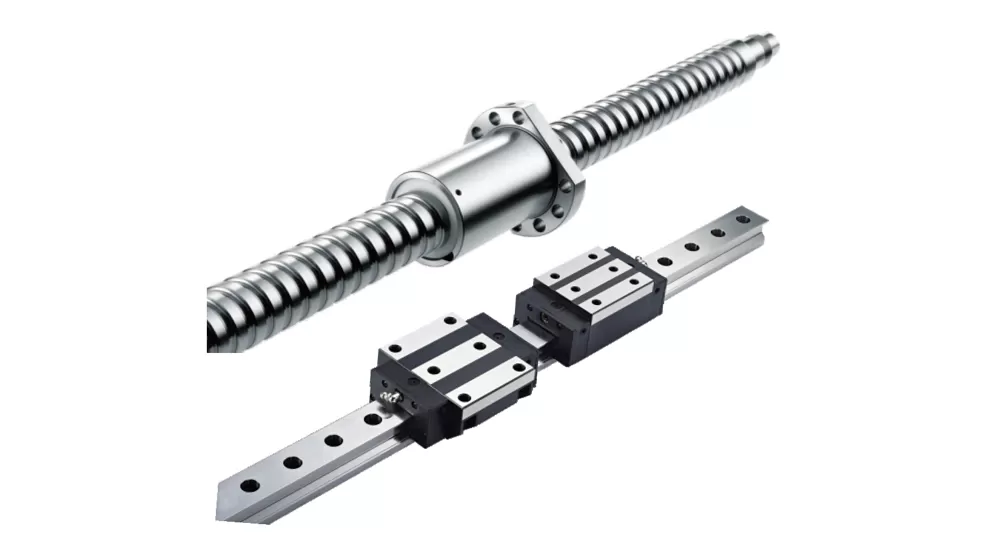

Eixos X, Y, Z

Todos os três eixos são equipados com parafusos de esferas de precisão, e os trilhos de guia usam guias lineares de alta precisão, garantindo operação suave e posicionamento preciso para excelente precisão e confiabilidade de usinagem.

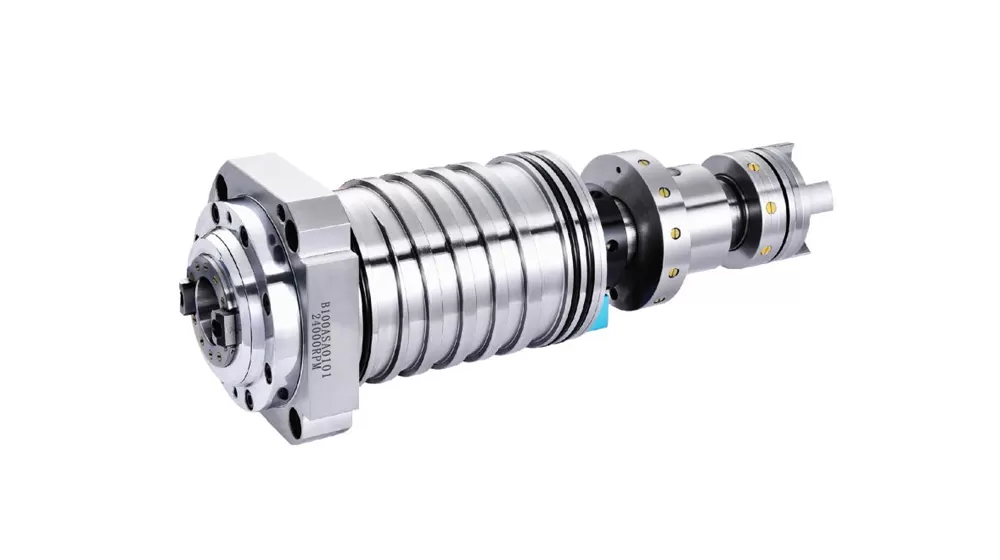

Eixo de acionamento direto

O fuso possui um sistema de transmissão de acionamento direto, reduzindo erros em batidas de alta velocidade e garantindo excelente desempenho com alta potência de saída em usinagem de alta velocidade.

O fuso de alta velocidade responde rapidamente e é equipado com rolamentos de esferas de cerâmica, prolongando significativamente a vida útil do fuso.

O fuso de precisão é padrão com uma velocidade máxima de até 24.000 rpm, atendendo às demandas de usinagem de alta precisão e alta velocidade.

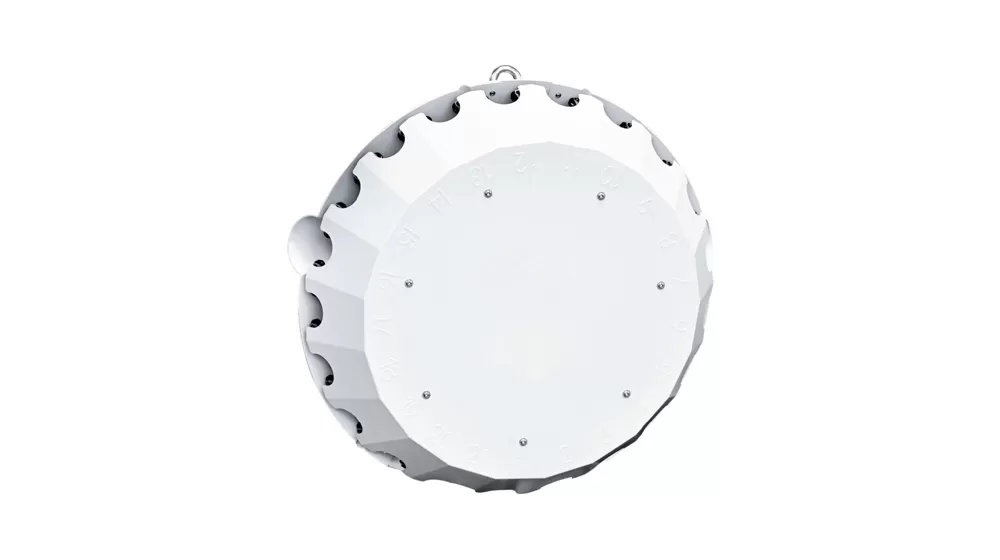

Trocador de ferramentas servo de alta velocidade

O sistema de trocador de ferramenta PLC otimizado fornece um processo de troca de ferramenta rápido e estável, reduzindo significativamente o tempo de mudança da ferramenta e o tempo de não usinagem, melhorando assim a eficiência geral da usinagem.

O eixo Z é projetado com otimização para aumentar a rigidez e melhorar significativamente a aceleração, reduzindo o tempo de viagem ocioso e aumentando ainda mais a eficiência da usinagem e a capacidade de resposta da máquina.

Trocador de ferramentas servo de alta velocidade

Vídeo do Centro de Usinagem de Furação e Fresagem de Alta Velocidade e Alta Precisão T-500B

Centro de Usinagem para Furação e Rosqueamento T-500B

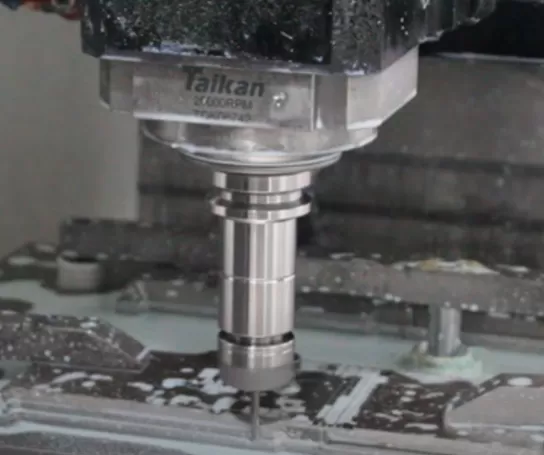

T-500B Centro de Usinagem para Perfuração e Rosqueamento - Vídeo de Processamento

Aplicação de T-500B centro de usinagem de perfuração e fresagem de alta velocidade e alta precisão

Amplamente utilizado na indústria 3C, peças automotivas, processamento de moldes pequenos, dispositivos médicos e outras indústrias para a usinagem de peças de placas pequenas, peças em forma de disco e carcaças.

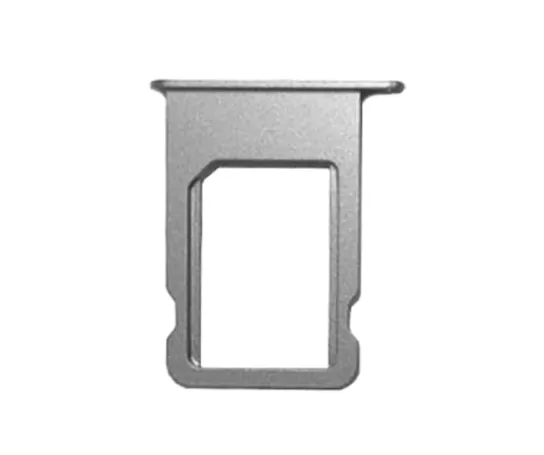

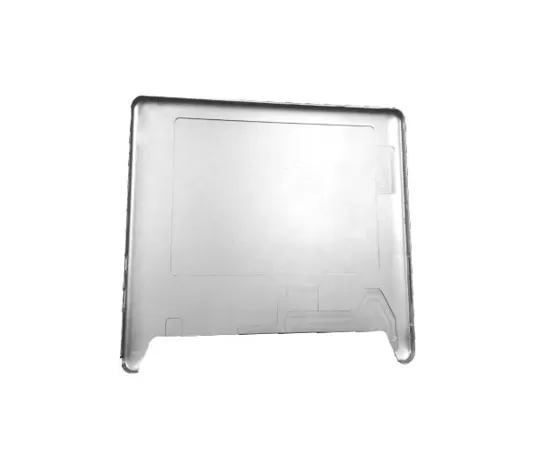

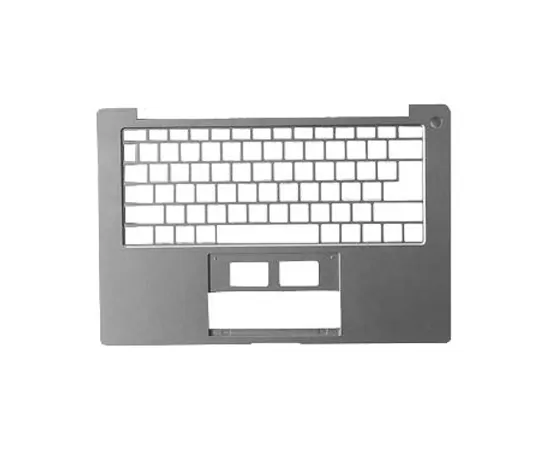

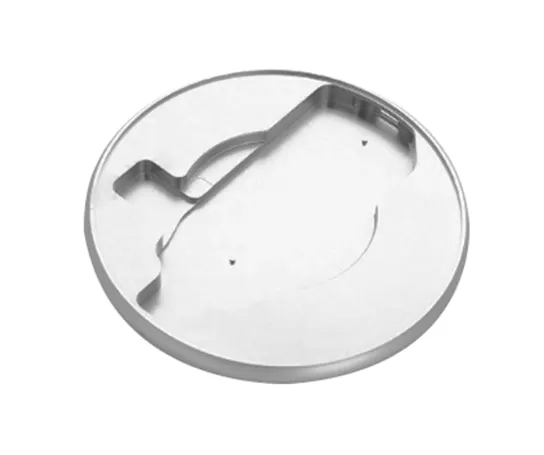

Peça de trabalho Exemplo 1

Exemplo de peça de trabalho 2

Exemplo de peça de trabalho 3

Exemplo de peça de trabalho 4

Especificações do Centro de Usinagem de Fresamento e Perfuração de Alta Velocidade e Alta Precisão HT-500B

Item			Unit	HT-500B	Observações
Curso	Curso da mesa (eixo X)		mm	500
	Curso do carro (eixo Y)		mm	400
	Curso do cabeçote móvel (eixo Z)		mm	320
	Distância da ponta do fuso à superfície da mesa		mm	180-500
	Distância do centro do fuso à superfície da guia da coluna		mm	445
Mesa	Dimensões da mesa		mm	620*400
	Capacidade máxima de carga		kg	250
	Ranhuras em T (número de ranhuras - largura * espaçamento)		mm	3-14*120
Fuso	Potência do motor (nominal/curto período)		kW	3.7/5.5
	Torque do motor (nominal/curto período)		N.m	14.1/21
	Velocidade do motor do fuso		rpm	20-24000
	Cone do fuso		/	BT30
Velocidade	Faixa de velocidade de avanço de corte		mm/min	1-15000
Velocidade	Velocidade de avanço rápido dos eixos X/Y/Z		m/min	48/48/48
Precisão	Precisão de posicionamento (X/Y/Z)		mm	0.006	GB/T 18400.4 （Curso total）
Precisão	Repetibilidade (X/Y/Z)		mm	0.004	GB/T 18400.4 （Curso total）
Magazine de ferramentas	Capacidade de armazenamento de ferramentas		pcs	21
	Peso máximo da ferramenta		kg	3
	Comprimento máximo da ferramenta		mm	300
	Diâmetro máximo da ferramenta (cheio / adjacente vazio)		mm	Ф60/Ф80
Outros	Sistema CNC			Mitsubishi M80VA
	Fonte de ar comprimido	Flow	L/min	≥200（ANR）
	Fonte de ar comprimido	Pressão do ar	MPa	0.6-0.8
	Capacidade do equipamento		kVA	15
	Capacidade máxima do tanque de refrigerante		L	145
	Dimensões da máquina		mm	169026602320	Correspondente aos eixos XYZ
	Peso (aprox.)		kg	3100

As informações nesta página são apenas para referência. As especificações e detalhes podem sofrer alterações devido a atualizações ou melhorias do produto. Para mais informações, entre em contato conosco.
