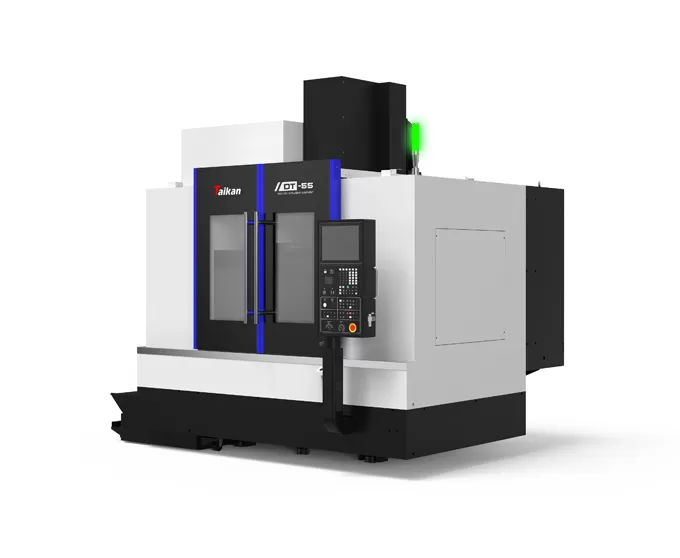

Centro de usinagem vertical de alta precisão DT55

Viagem

Viagem de mesa (eixo X)

Mm

1050

Viagem de sela (eixo Y)

Mm

550

Viagem da caixa do fuso (eixo Z)

Mm

550

Distância do nariz do fuso à superfície da mesa

Mm

120-670

Distância do centro do fuso para a superfície do guia da coluna

Mm

650

Mesa

Tamanho da tabela

Mm

1200*500

Carregamento de mesa

Kg

800

T-SLOT(QTY-Largura * Espaço)

Mm

5-18*100

Fuso

Potência do motor (S1/S6)

KW

18/11/5

Binário do motor (S1/S6) (nominal/curto período de tempo)

N.m

52.5/118

Velocidade rotativa

R/min

50 ~ 12000 (direto)

Diâmetro do fuso

Mm

E 150

Tapper do eixo

/

BBT40

Drive

Potência do motor X/Y/Z

KW

3.0/3.0/3.0

Velocidade

Velocidade rápida do eixo X/Y/Z

M/min

48/48/48

Precisão

Precisão da posição (X/Y/Z)

Mm

0,006/0,006/0,006/0,006

VDI 3441

Repetibilidade (X/Y/Z)

Mm

0,004/0,004/0,004

Revista ferramenta

Capacidade da ferramenta

T

30

Max. peso

Kg

8

Max. comprimento

Mm

350

Torque máx. admissível

Nm

≤ 10.19

Diâmetro máx. (cheio/adjacente)

Mm

Provenientemente

Outros

Sistema CNC

/

FANUC 0i MF MAIS

Fonte de gás

Fluxo

L/min

≥ 280(ANR)

MPa

0, 6-0, 8

Capacidade do equipamento

KVA

25

Tamanho da maquinaria

Mm

3148*2926*2935

Eixo X * Y * Z correspondente

Peso da máquina (aprox.)

Kg

6000
