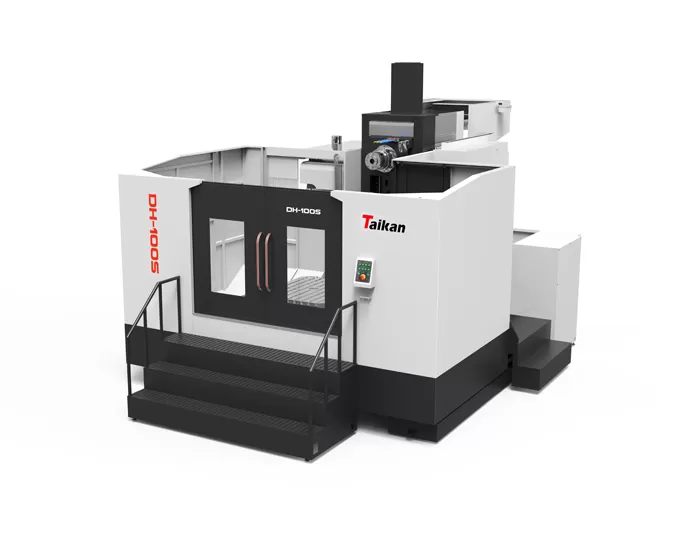

Name: HDH-100S Centro de Usinagem Horizontal
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Característica do Centro de Usinagem Horizontal DH-100S

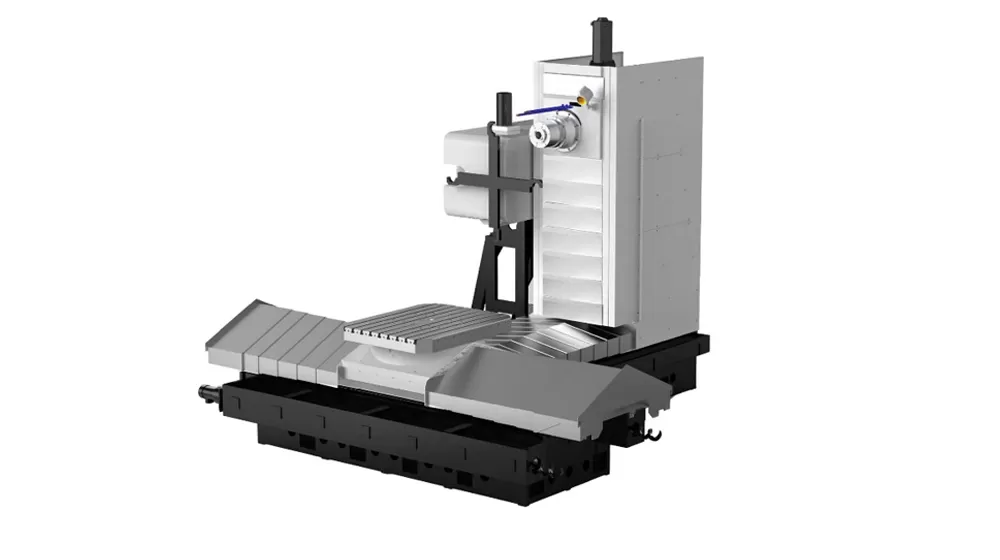

Design de estrutura para componentes de caixa grande

A estrutura em forma de T com movimento de coluna do eixo Z fornece à mesa rotativa um espaço de rotação excepcionalmente grande. Com um diâmetro de rotação máximo de φ 2000mm, ele lida facilmente com a usinagem da maioria dos componentes do tipo caixa.

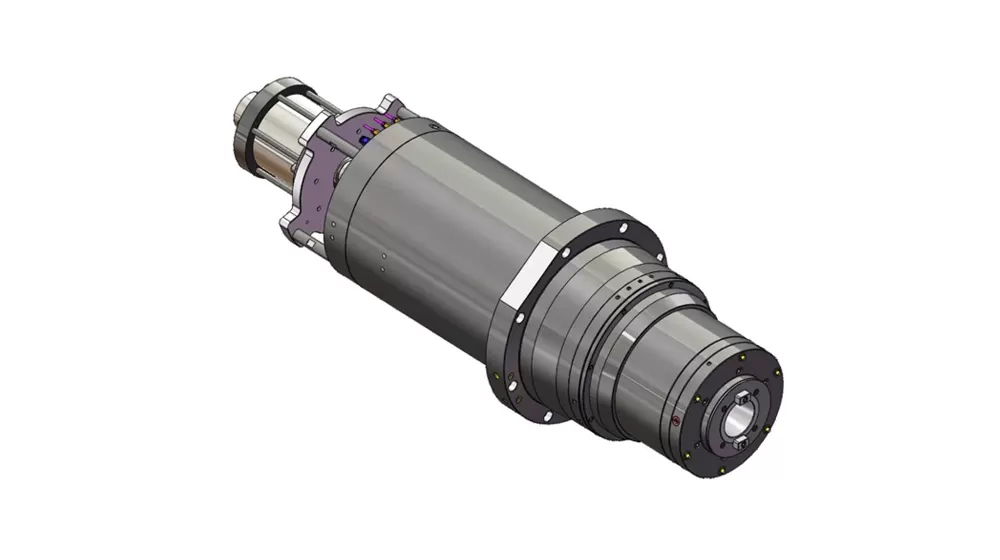

Sistema de fuso elétrico de alto torque

Equipado com um fuso elétrico BT50 de alta potência, com comutação automática de enrolamento duplo, capaz de atender a diferentes requisitos de alta velocidade e alto torque. O fuso oferece alta velocidade, alta precisão e baixo desempenho de ruído.
O sistema de resfriamento controlado por temperatura padrão reduz efetivamente a temperatura do fuso, evitando a deformação térmica e mantendo a precisão de usinagem estável durante operações estendidas.
Além disso, várias opções de fuso estão disponíveis para lidar com diferentes condições operacionais, garantindo um desempenho eficiente e estável em diversos ambientes de produção.

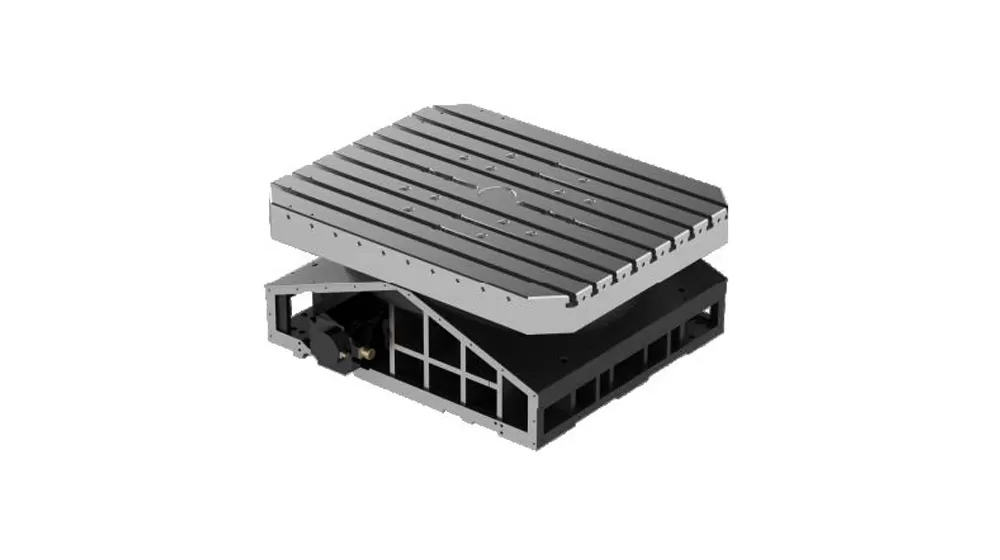

Mesa rotativa de alta precisão

O sistema usa pinos de posicionamento cônico de alta precisão combinados com um mecanismo de travamento de impulso hidráulico para garantir que a mesa de trabalho esteja firmemente presa, mantendo a estabilidade e o desempenho livre de vibração durante a usinagem.
A mesa rotativa CNC do tipo came apresenta uma superfície de acionamento de velocidade constante do came curvo e transmissão de contato rolante pré-carregada com rolamentos de agulha na torre, oferecendo alta precisão, alta velocidade, folga zero, e a capacidade de lidar com cargas pesadas.
Além disso, uma mesa rotativa de acionamento direto de alta precisão está disponível como uma opção, equipada com um motor de acionamento direto sem moldura de alto torque, rolamentos de mesa rotativa dedicados de alta precisão de grande diâmetro, e uma grade circular Renishaw para maior precisão e estabilidade.

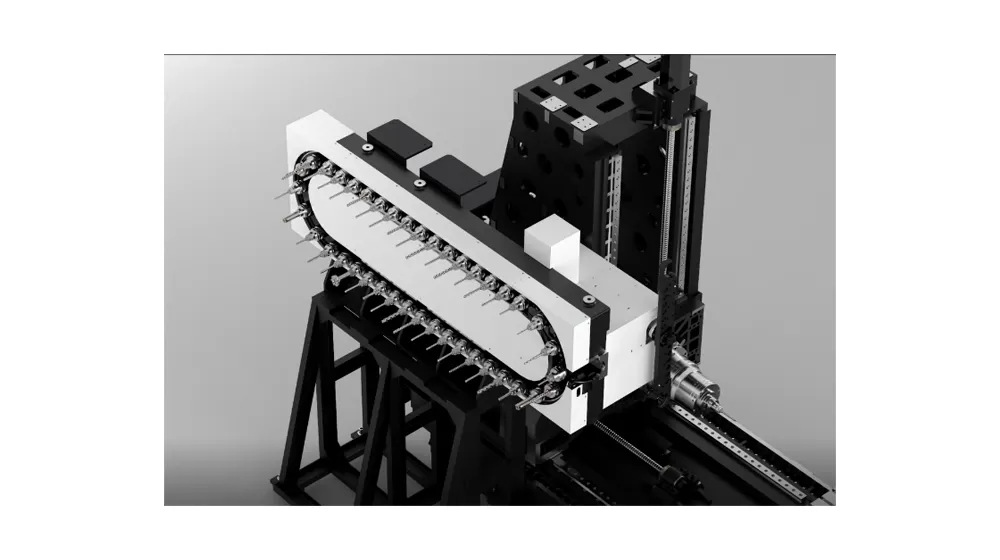

Revista de ferramentas montadas no chão tipo corrente 40t

Design de estrutura para componentes de caixa grande

Revista de ferramentas montadas no chão tipo corrente 40t

Aplicação do Centro de Usinagem Horizontal DH-100S

É usado principalmente para processamento de peças em indústrias como máquinas de construção, automotivo, energia, informações e moldes. É adequado para usinagem de componentes do tipo caixa grande e do tipo concha, particularmente ideal para o processamento de peças complexas e de formato irregular.

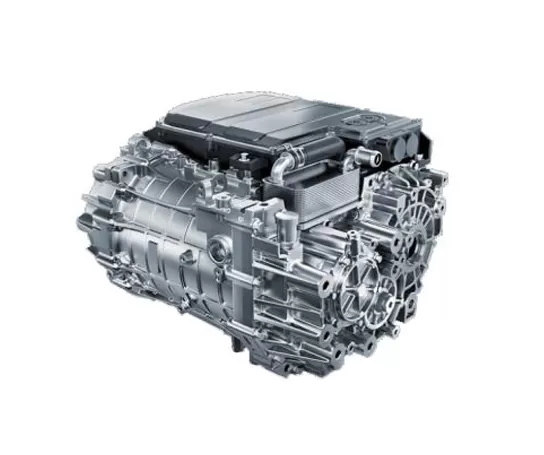

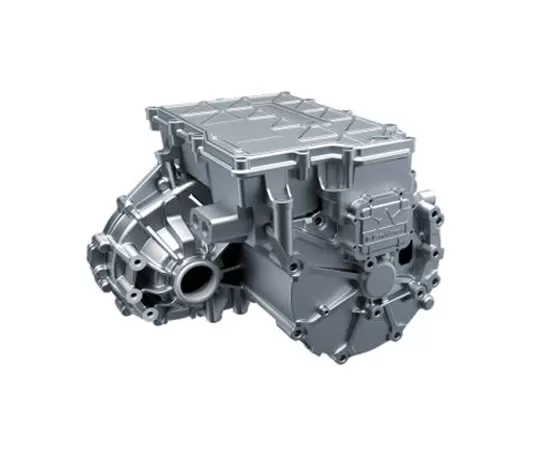

Peça de trabalho Exemplo 1

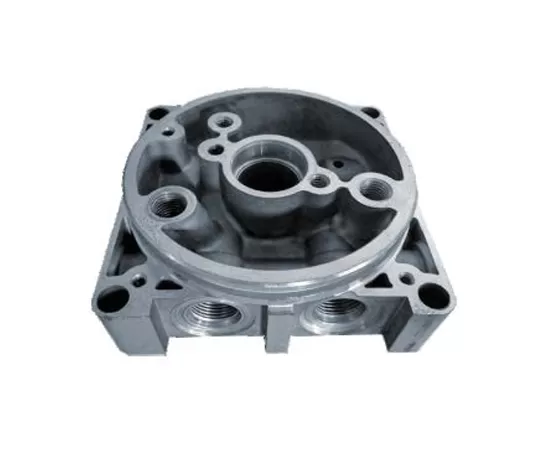

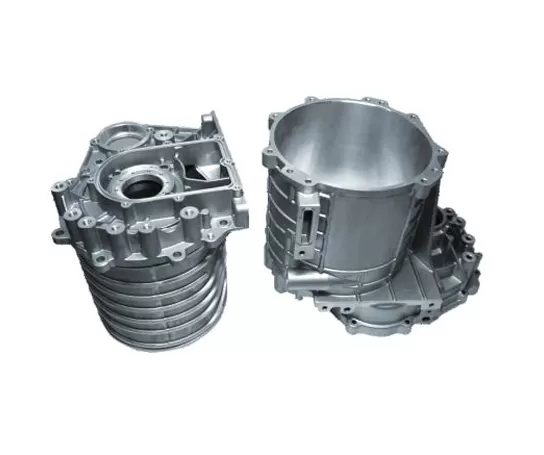

Exemplo de peça de trabalho 2

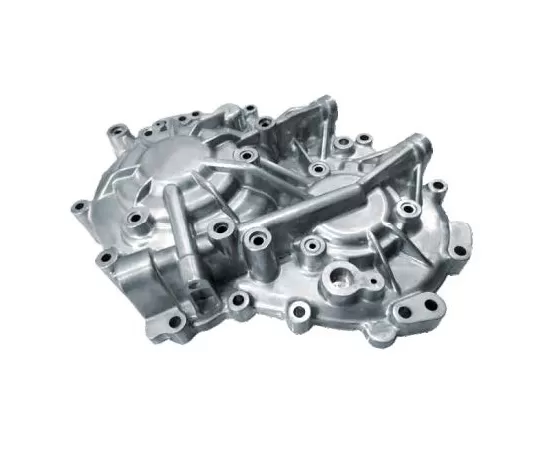

Exemplo de peça de trabalho 3

Exemplo de peça de trabalho 4

Peça de trabalho Example5

Especificações do Centro de Usinagem Horizontal HDH-100S

Name			Unit	HDH-100S	Observação
Curso	X/Y/Z		mm	2000/1300/1200
	Distância da face do eixo-árvore ao centro da mesa		mm	350-1550
	Distância do eixo-árvore à superfície da mesa		mm	150-1450
	Tamanho máx. da peça		mm	φ2000×1300
Mesa	Size		mm	1000*1250
	Carga máx.		kg	5000
	Ranhuras em T (número de ranhuras × largura da ranhura × espaçamento)		mm	9×22×100
	Unidade de ajuste mín.		°	0.001
Eixo-árvore	Potência (S1/S6 15%)		kW	28/42
	Torque (S1/S6 15%)		Nm	334/630
	Velocidade		r/min	10000
	Cone		-	BT50
Velocidade	Potência do motor do eixo de avanço		kW	6.4/5.4/6.4/5.4
Velocidade	Avanço rápido dos eixos X, Y, Z		m/min	24/24/24
Precisão	Precisão de posicionamento (X/Y/Z)		mm	X/Y/Z: 0,012 (sem régua), 0,01 (com régua) B: 10”, 8” (com régua)	VDI3441
Precisão	Precisão de repetibilidade (X/Y/Z)		mm	X/Y/Z: 0,008 (sem régua), 0,006 (com régua) B: 8”, 6” (com régua)	VDI3441
Magazine de ferramentas	Capacidade		T	40
	Comprimento da ferramenta		mm	500
	Diâmetro da ferramenta		mm	125/250
	Peso da ferramenta		kg	18
outro	Sistema		-	Siemens 828D
	Fonte de ar comprimido	flow	L/min	500 (ANR)
	Fonte de ar comprimido	pressão	MPa	0,6~0,8
	Capacidade elétrica total		KVA	65
	Dimensões (C × L × A)		mm	7130×4812×4125
	Peso total		kg	19000

As informações nesta página são apenas para referência. As especificações e detalhes podem sofrer alterações devido a atualizações ou melhorias do produto. Para mais informações, entre em contato conosco.
