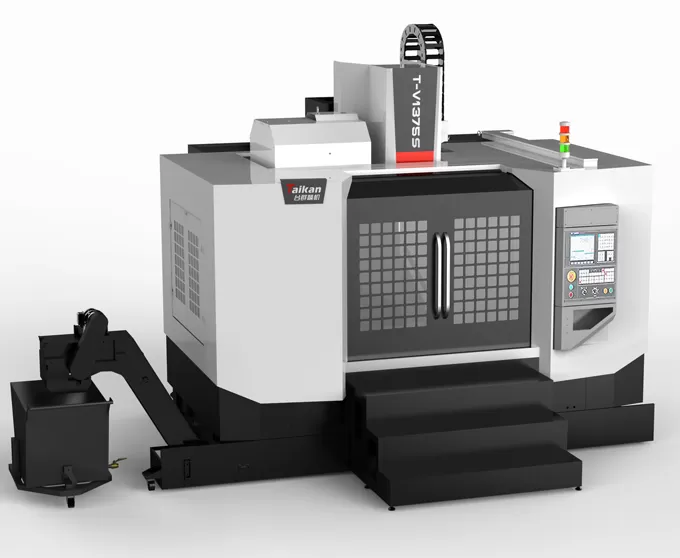

Name: HT-V1375S Centro de Usinagem Vertical de Alta Velocidade e Alta Eficiência
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Características do T-V1375S centro de usinagem vertical de alta velocidade e alta eficiência

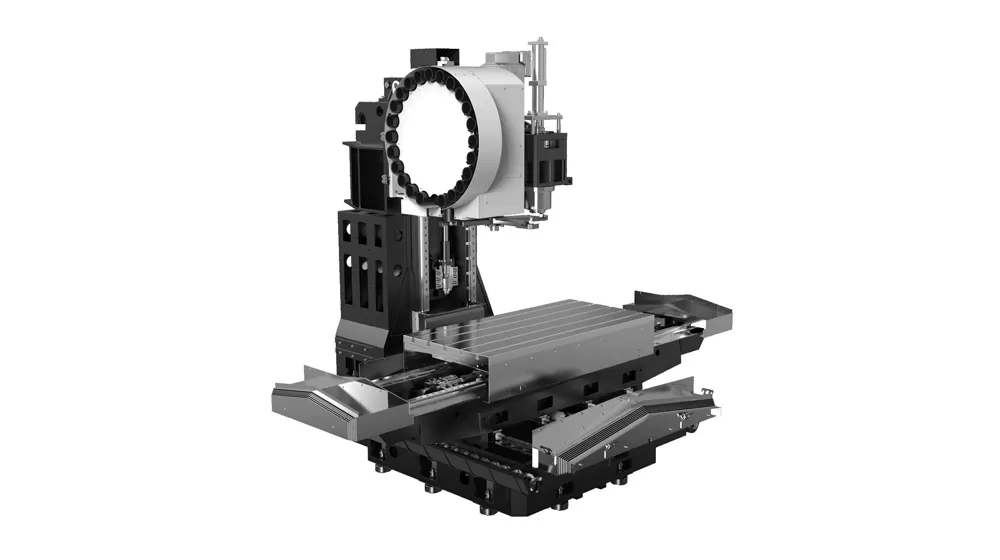

Estrutura da máquina

Coluna fixa, mesa deslizante tipo cruz: Este design fornece suporte sólido e é adequado para corte de alta velocidade.

Grande, base estável, alta rigidez, ampla coluna em forma de A: Reduz a vibração e a deformação, garantindo alta rigidez.

Moldagem de areia de resina de alta qualidade, ferro fundido de alta resistência: garante a rigidez e estabilidade da máquina, reduz a deformação e mantém a precisão a longo prazo.

Guias e parafusos de bola

Guias lineares de rolo: alta rigidez, baixo atrito e baixo ruído.

C3-class parafusos de esferas, estrutura de pré-tensão: Reduz os efeitos de expansão térmica, fornece uma precisão mais estável e os rolamentos autolubrificantes prolongam a vida útil.

Usinagem.

Fuso

Fuso de alta velocidade (BT40-12000r/min): Equipado com uma cabeça de conexão direta, a frente do fuso apresenta um desenho de labirinto com uma proteção de cortina de ar para evitar que o refrigerante entre nos rolamentos do fuso.

Revista Ferramenta

Revista de ferramentas tipo braço de 24 bolsos: boa estabilidade, mudanças de ferramenta confiáveis e garante contínua.

Aplicação de T-V1375S centro de usinagem vertical de alta velocidade e alta eficiência

A máquina-ferramenta é adequada para o processamento multi-variedade de pequenos lotes de peças complexas, como componentes em forma de caixa de tamanho médio e pequeno, placas, discos, válvulas, caixas, e moldes. É amplamente utilizado em indústrias como peças de precisão, produtos 5G, hardware, peças automotivas e dispositivos médicos.

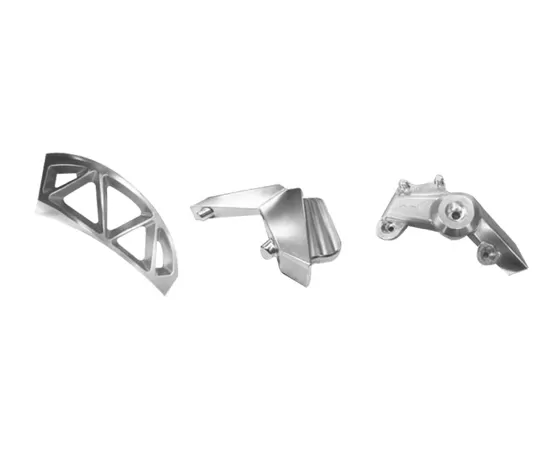

Peça de trabalho Exemplo 1

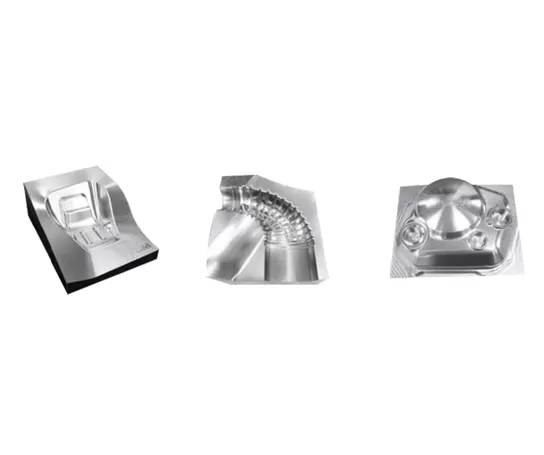

Exemplo de peça de trabalho 2

Especificações do Centro de Usinagem Vertical de Alta Velocidade e Alta Eficiência HT-V1375S

Item			Unit	HT-V1375S	Observações
Curso	Curso da mesa (eixo X)		mm	1350
	Curso do selim (eixo Y)		mm	750
	Curso do cabeçote (eixo Z)		mm	750
	Distância da ponta do fuso à superfície da mesa		mm	120～870
	Distância do centro do fuso à superfície da guia da coluna		mm	826
Mesa de trabalho	Dimensões da mesa		mm	1500*750
	Carga máx. (carga uniforme)		kg	1300
	Ranhuras T (número de ranhuras - largura da ranhura × espaçamento)		mm	5-18*150
Fuso	Potência do motor (nominal/curto período)		kW	15/18.5
	Torque do motor (nominal/curto período)		N.m	143/191
	Faixa de rotação		r/min	50～6000 (correia)
	Diâmetro do fuso		mm	Φ190
	Cone do fuso		/	BT50
	Especificações do tirante		/	P50T-I（MAS403）
Velocidade	Faixa de velocidade de avanço de corte		mm/min	1-10000
Velocidade	Velocidade de avanço rápido dos eixos X/Y/Z		m/min	24/24/20
Precisão	Precisão de posicionamento (X/Y/Z)		mm	0.015	GB/T18400.4（Full travel）
Precisão	Repetibilidade (X/Y/Z)		mm	0.008	GB/T18400.4（Full travel）
Magazine de ferramentas	Capacidade de ferramentas		pcs	24
	Peso máx. da ferramenta		kg	15
	Comprimento máx. da ferramenta		mm	300
	Diâmetro máx. da ferramenta (cheio / adjacente vazio)		mm	Φ105/Φ210
Outros	Contrapeso do eixo Z			Balanceamento por nitrogênio
	Sistema CNC		/	FANUC 0i-MF Plus(5)
	Fonte de ar	Flow	L/min	280（ANR）
	Fonte de ar	Pressão do ar	MPa	0.6~0.8
	Capacidade do equipamento		KVA	35
	Capacidade do tanque de refrigerante		L	400
	Dimensões da máquina		mm	5050×3680×3440	Com pedal do transportador de cavacos
	Peso (aprox.)		Kg	10500

As informações nesta página são apenas para referência. As especificações e detalhes podem ser alterados devido a atualizações ou melhorias do produto. Para mais informações, entre em contato conosco.
