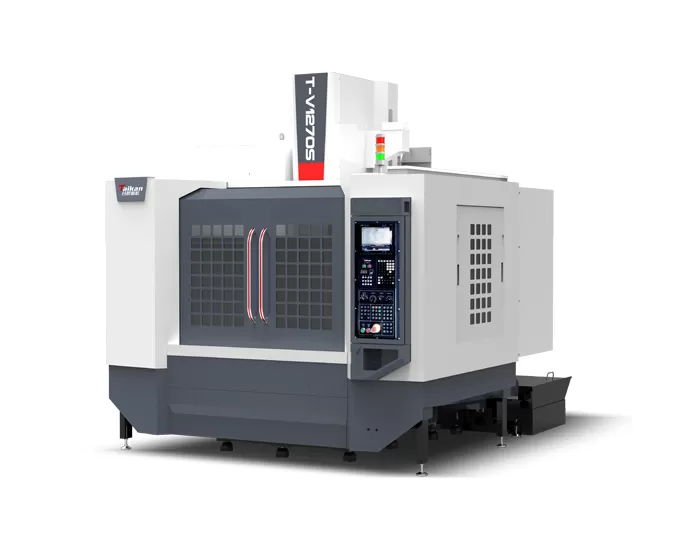

HT-V1270S Centro de Usinagem Vertical de Alta Velocidade e Alta Eficiência

Curso

Curso da mesa (eixo X)

mm

1200

Curso do selim (eixo Y)

mm

700

Curso do cabeçote (eixo Z)

mm

700

Distância da ponta do fuso à superfície da mesa

mm

100～800

Distância do centro do fuso à guia da coluna

mm

757

Mesa de trabalho

Dimensões da mesa

mm

1300*650

Carga máx. (carga uniforme)

kg

800

Rasgos em T (número de rasgos - largura do rasgo * espaçamento)

mm

5-18*125

Fuso

Potência do motor (nominal/curta duração)

kW

7.5/11

Torque do motor (nominal/curta duração)

N.m

35.8/95.5

Faixa de velocidades

r/min

50~12000 (Acoplamento direto)

Diâmetro do fuso

mm

φ150

Cone do fuso

/

BT40

Especificações do rebite

/

P40T-I（MAS403）

Velocidades

Faixa de avanço de corte

mm/min

1-10000

Velocidade rápida dos eixos X/Y/Z

m/min

36/36/30

Precisão

Precisão de posicionamento (X/Y/Z)

mm

0.01

GB/T18400.4（Curso total）

Repetibilidade (X/Y/Z)

mm

0.007

Magazine de ferramentas

Capacidade de ferramentas

pcs

24

Peso máx. da ferramenta

kg

7

Comprimento máx. da ferramenta

mm

250

Diâmetro máx. da ferramenta (todos os bolsos ocupados / adjacentes vazios)

mm

Φ75/Φ150

Outros

Sistema CNC

/

Mitsubishi M80VB

Alimentação de ar

Flow

L/min

≥280（ANR)

Pressão do ar

MPa

0.6~0.8

Capacidade do equipamento

KVA

25

Capacidade do tanque de refrigerante

L

300

Dimensões da máquina

mm

3000*3500*3100

Correspondente aos eixos X*Y*Z

Peso (aprox.)

Kg

6250
