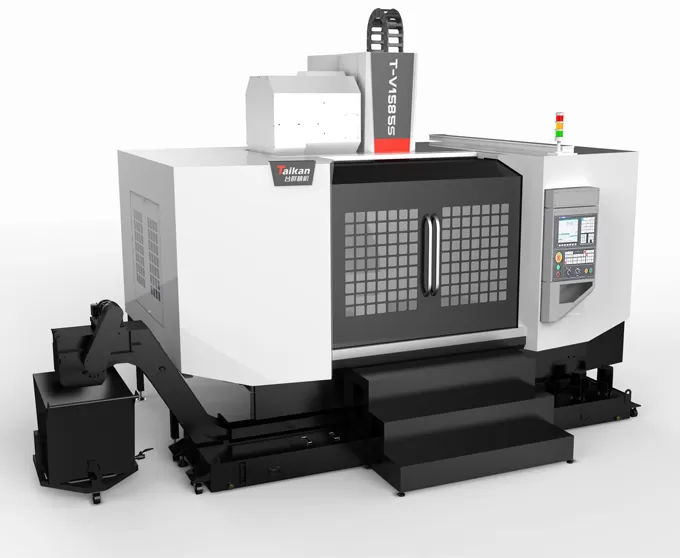

HT-V1585S Centro de Usinagem Vertical de Alta Velocidade e Alta Eficiência

Curso

Curso da mesa (eixo X)

mm

1550

Curso do selim (eixo Y)

mm

850

Curso do cabeçote (eixo Z)

mm

850

Distância do nariz do fuso à superfície da mesa

mm

120～970

Distância do centro do fuso à superfície guia da coluna

mm

921

Mesa

Tamanho da mesa

mm

1700*850

Carga máxima (carga uniformemente distribuída)

kg

1500

Ranhuras em T (número de ranhuras - largura * espaçamento)

mm

5-18*125+2-18*100

Fuso

Potência do motor (nominal/curto tempo)

kW

15/18.5

Torque do motor (nominal/curto tempo)

N.m

143/191

Faixa de velocidade

r/min

50～6000 (correia)

Diâmetro do fuso

mm

Φ190

Cone do fuso

/

BT50

Especificações do pino de tração

/

P50T-I（MAS403）

Velocidade

Faixa de velocidade de avanço de corte

mm/min

1-10000

Velocidade de avanço rápido dos eixos X/Y/Z

m/min

24/24/20

Precisão

Precisão de posicionamento (X/Y/Z)

mm

0.015

GB/T18400.4 (Curso total)

Repetibilidade (X/Y/Z)

mm

0.008

Magazine de ferramentas

Capacidade de ferramentas

pcs

24

Peso máx. da ferramenta

kg

15

Comprimento máx. da ferramenta

mm

300

Diâmetro máx. da ferramenta (completo / adjacente vazio)

mm

Φ105/Φ210

Outros

Contrapeso do eixo Z

Balanceamento com nitrogênio

Sistema CNC

/

FANUC 0i-MF Plus(5)

Ar comprimido

Flow

L/min

280（ANR）

Pressão do ar

MPa

0.6~0.8

Capacidade

KVA

35

Capacidade do tanque de refrigerante

L

400

Dimensões da máquina

mm

5240*4054*3662

Com transportador de cavacos

Peso (aprox.)

Kg

11700
