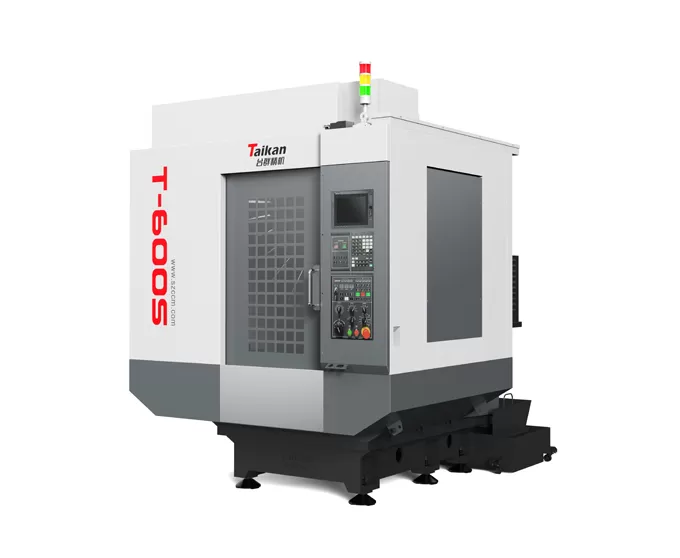

HT-600S Centro de Usinagem de Cubo de Roda de Alta Velocidade e Alta Eficiência

Curso

Curso da mesa (eixo X)

mm

600

Curso do carro (eixo Y)

mm

400

Curso do cabeçote (eixo Z)

mm

320

Distância da ponta do eixo à superfície da mesa

mm

140-460

Distância do centro do eixo à superfície guia da coluna

mm

445

Mesa

Dimensões da mesa

mm

700*400

Carga máx.

kg

250

Ranhura em T (número de ranhuras - largura da ranhura * espaçamento)

mm

3-18*125

Eixo

Potência do motor (nominal/curto tempo)

kW

3.7/5.5

Torque do motor (nominal/curto tempo)

N.m

14.1/21

Velocidade do motor do eixo

rpm

20-24000

Cone do eixo

/

BT30

Velocidade

Faixa de velocidade de avanço de corte

mm/min

1-15000

Velocidade de avanço rápido dos eixos X/Y/Z

m/min

48/48/48

Precisão

Precisão de posicionamento (X/Y/Z)

mm

0.006

GB/T 18400.4 (Curso completo)

Repetibilidade (X/Y/Z)

mm

0.004

Almoxarifado de ferramentas

Capacidade de armazenamento de ferramentas

pcs

21

Peso máx. da ferramenta

kg

3

Comprimento máx. da ferramenta

mm

300

Diâmetro máx. da ferramenta (cheio / adjacente vazio)

mm

Ф60/Ф80

Outros

Sistema CNC

Mitsubishi M80VA

Fonte de ar

Flow

L/min

≥200 (ANR)

Pressão do ar

MPa

0.6-0.8

Capacidade do equipamento

kVA

15

Capacidade máx. do reservatório de líquido refrigerante

L

145

Dimensões da máquina

mm

1800*2480*2330

Correspondente aos eixos X*Y*Z

Peso (aprox.)

kg

2830
