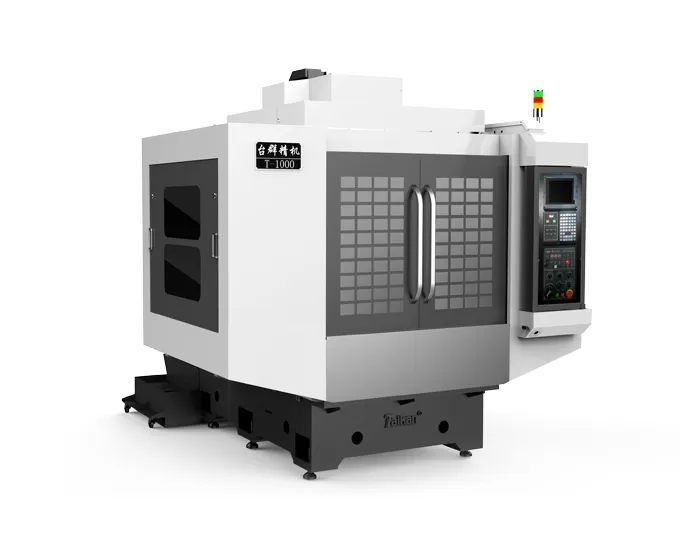

Taikan CNC: HT-1000 Centro de Usinagem de Fresagem e Furação de Alta Velocidade e Alta Precisão

Característica de T-1000 centro de usinagem de perfuração e fresagem de alta velocidade e alta precisão

Estrutura Base

A estrutura de base é projetada com análise digital e engenharia de precisão, apresentando um vão de grandes dimensões com suporte de seis pontos, aumentando efetivamente a rigidez da máquina e resistência à vibração, garantindo alta estabilidade e precisão durante o processo de usinagem.

Eixos X, Y, Z

Todos os três eixos são equipados com parafusos de esferas de precisão, e os trilhos de guia usam guias lineares de alta precisão, garantindo operação suave e posicionamento preciso para excelente precisão e confiabilidade de usinagem.

Eixo de acionamento direto

O fuso possui um sistema de transmissão de acionamento direto, reduzindo erros em batidas de alta velocidade e garantindo excelente desempenho com alta potência de saída em usinagem de alta velocidade.
O fuso de alta velocidade responde rapidamente e é equipado com rolamentos de esferas de cerâmica, prolongando significativamente a vida útil do fuso.
O fuso de precisão é padrão com uma velocidade máxima de até 24.000 rpm, atendendo às demandas de usinagem de alta precisão e alta velocidade.

Trocador de ferramentas servo de alta velocidade

O sistema de trocador de ferramenta PLC otimizado fornece um processo de troca de ferramenta rápido e estável, reduzindo significativamente o tempo de mudança da ferramenta e o tempo de não usinagem, melhorando assim a eficiência geral da usinagem.
O eixo Z é projetado com otimização para aumentar a rigidez e melhorar significativamente a aceleração, reduzindo o tempo de viagem ocioso e aumentando ainda mais a eficiência da usinagem e a capacidade de resposta da máquina.

Trocador de ferramentas servo de alta velocidade

Aplicação de T-1000 centro de usinagem de perfuração e fresagem de alta velocidade e alta precisão

Amplamente utilizado na indústria 3C, peças automotivas, processamento de moldes pequenos, dispositivos médicos e outras indústrias para a usinagem de peças de placas pequenas, peças em forma de disco e carcaças.

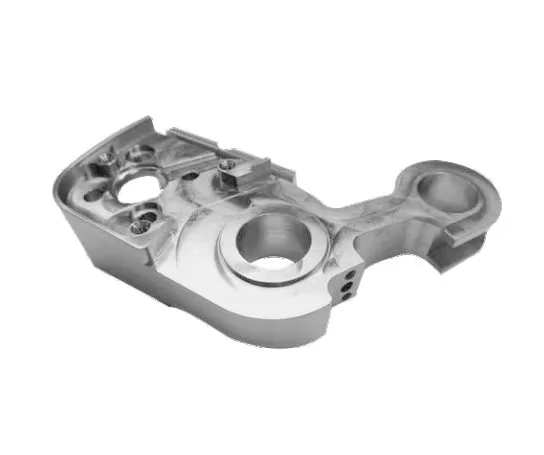

Peça de trabalho Exemplo 1

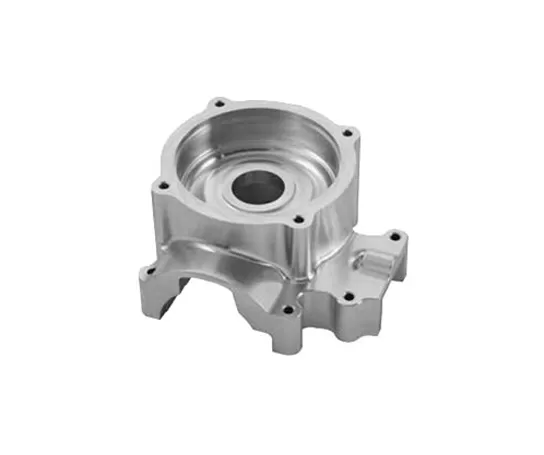

Exemplo de peça de trabalho 2

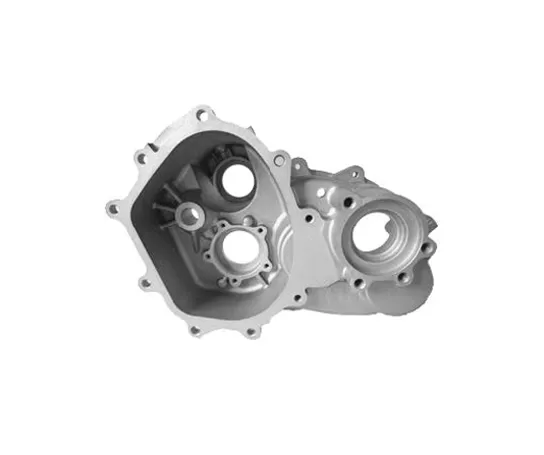

Exemplo de peça de trabalho 3

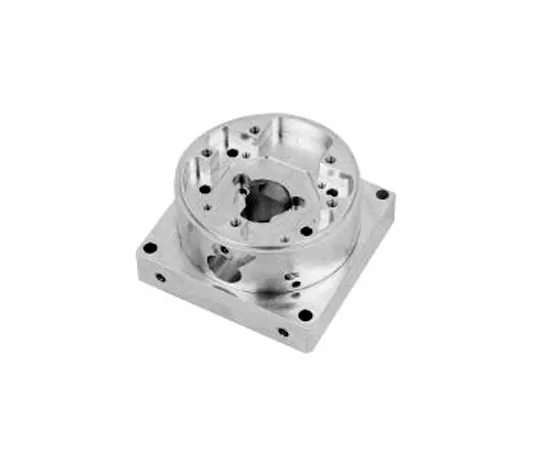

Exemplo de peça de trabalho 4

Especificações do Centro de Usinagem de Furação e Fresamento de Alta Velocidade e Alta Precisão HT-1000

Item			Unit	HT-1000	Observações
Curso	Curso da mesa (eixo X)		mm	1100
	Curso do carro (eixo Y)		mm	650
	Curso do cabeçote (eixo Z)		mm	410(21T)
	Distância do nariz do fuso à superfície da mesa		mm	155-565
	Distância do centro do fuso à guia da coluna		mm	727
Mesa	Dimensão da mesa		mm	1200*600
	Carga máx.		kg	600
	Ranhura T (número de ranhuras - largura da ranhura * espaçamento)		mm	5-18*100
Fuso	Potência do motor (nominal/curta duração)		kW	3.7/5.5
	Torque do motor (nominal/curta duração)		N.m	14.1/21.0
	Velocidade do motor do fuso		rpm	20-20000
	Cone do fuso		/	BT30
Velocidade	Faixa de velocidade de avanço de corte		mm/min	1-15000
Velocidade	Velocidade de deslocamento rápido dos eixos X/Y/Z		m/min	36/36/36
Precisão	Precisão de posicionamento (X/Y/Z)		mm	0.01	GB/T 18400.4 (curso total)
Precisão	Repetibilidade (X/Y/Z)		mm	0.006	GB/T 18400.4 (curso total)
Magazine de ferramentas	Capacidade de armazenamento de ferramentas		pcs	21
	Peso máx. da ferramenta		kg	3
	Comprimento máx. da ferramenta		mm	200
	Diâmetro máx. da ferramenta (cheio / adjacente vazio)		mm	Ф60/Ф80
Outros	Sistema CNC		/	Mitsubishi M80VB
	Fonte de ar	Flow	L/min	≥200 (ANR)
	Fonte de ar	Pressão de ar	MPa	0.6-0.8
	Capacidade do equipamento		kVA	15
	Capacidade máx. do tanque de refrigeração		L	300
	Dimensão da máquina		mm	270034202710	Correspondente aos eixos XYZ
	Peso (aprox.)		kg	5500

As informações nesta página são apenas para referência. As especificações e detalhes podem sofrer alterações devido a atualizações ou melhorias do produto. Para mais informações, entre em contato conosco.
