Name: HG-VU1530 Centro de Usinagem de Pórtico de 5 Eixos
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Característica do G-VU1530 centro de usinagem de pórtico de 5 eixos

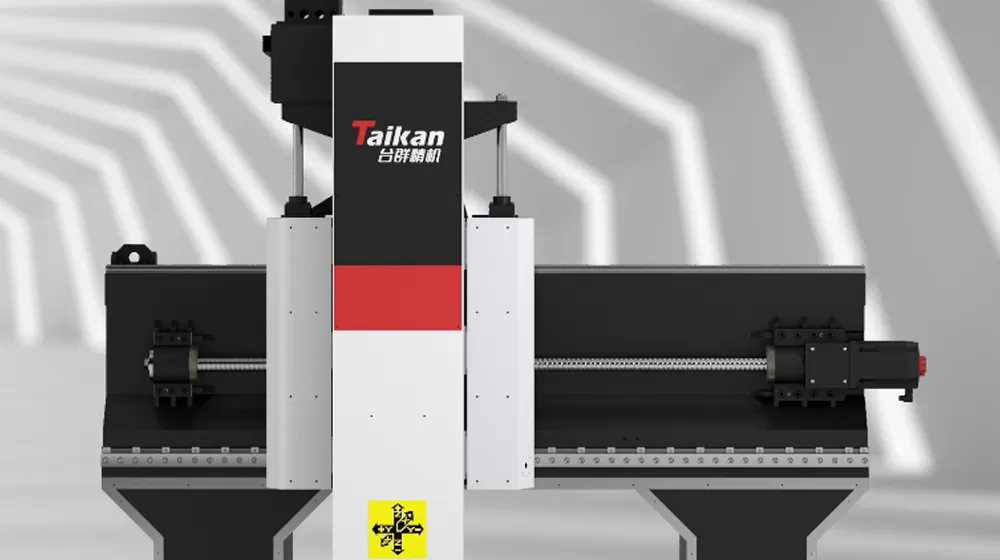

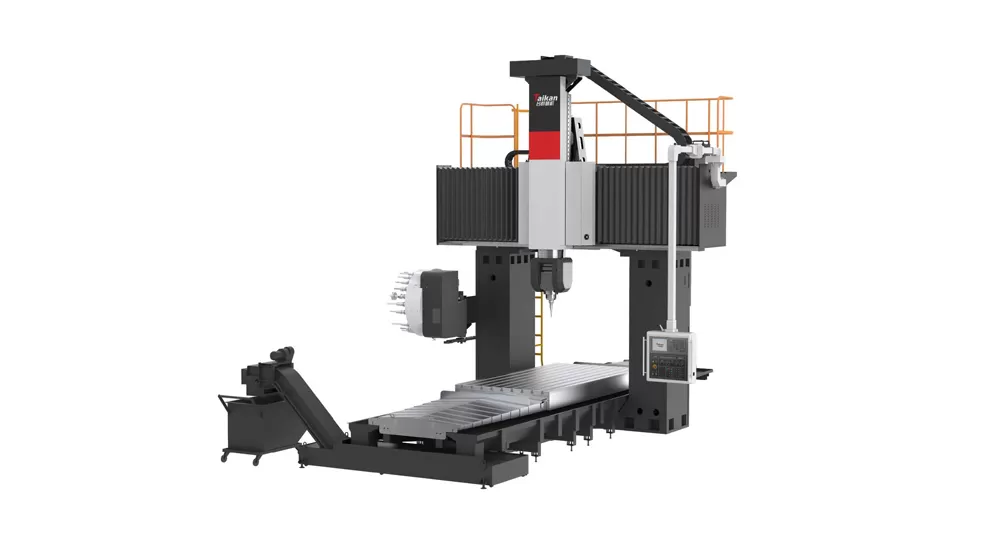

Configuração do pórtico

A máquina adota uma estrutura fixa de pórtico com configuração de movimentação de mesa, proporcionando estabilidade ideal para operações de corte eficientes.

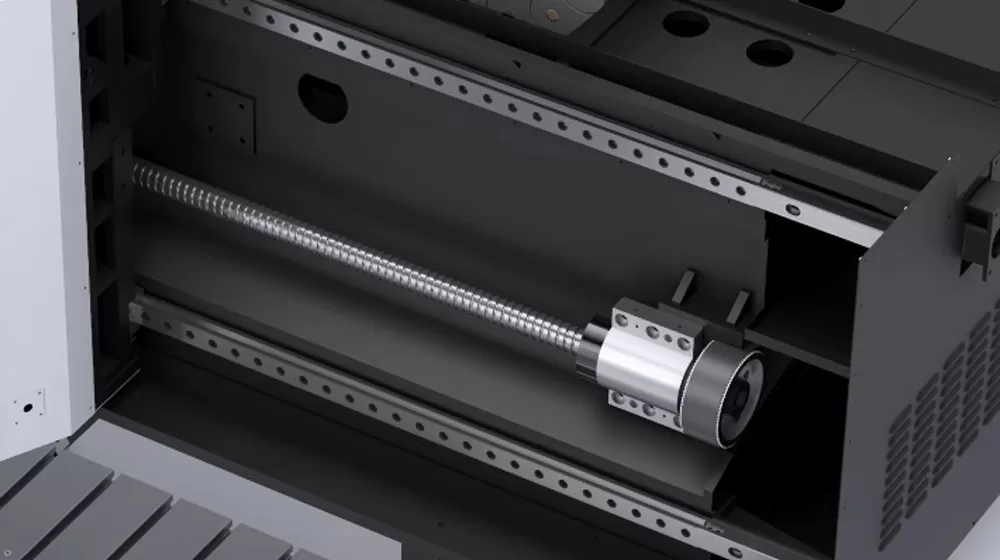

Trilhos de guia pisados

Os trilhos de guia do feixe são dispostos em um layout escalonado, aumentando o vão do trilho guia e melhorando a capacidade de suporte de carga, garantindo um bom desempenho de suporte de carga e corte estável durante a usinagem.

Nitrogênio Balanceamento

O eixo Z usa um cilindro de balanceamento de nitrogênio para equilibrar o peso do aríete.

Unidade do fuso

A unidade do fuso usa uma cabeça de fresagem giratória dupla A/C ligada a 5 eixos Zhongke Ibeg T70.5, que pode atingir a usinagem ligada a 5 eixos de superfícies complexas.
Com codificadores de alta precisão e um sistema de fixação hidráulica, os eixos A e C podem ser fixados em qualquer ângulo dentro de sua faixa operacional (eixo C ± 360 °, eixo A ± 110 °).
Fuso motorizado padrão de 18000rpm, capaz de corte de alta precisão, rápido e contínuo.

Aplicação do G-VU1530 centro de usinagem de pórtico de 5 eixos

Usado principalmente para usinar peças complexas, alumínio e suas ligas, bem como materiais difíceis de usinar. É capaz de usinagem de alta precisão e alta eficiência de superfícies espaciais complexas.

Peça de trabalho Exemplo 1

Centro de usinagem de tipo pórtico de 5 eixos

Exemplo de peça de trabalho 2

Exemplo de peça de trabalho 3

Especificações do Centro de Usinagem de Pórtico de 5 Eixos HG-VU1530

Item			Unit	HG-VU1530	Observações
Curso	Curso da mesa (eixo X)		mm	3200
	Curso do carro (eixo Y)		mm	2700
	Curso do cabeçote (eixo Z)		mm	1000
	Distância da ponta do fuso à mesa		mm	100～1100
	Balço do fuso		mm	329.2
	Largura efetiva do pórtico		mm	2450
Mesa	Dimensões da mesa		mm	1500*3000
	Carga máx.		Kg	10000
	Ranhura em T		mm	28
Fuso	Potência do fuso		KW	30
	Velocidade máx.		r/min	18000
	Torque de saída		Nm	72Nm-S1, 85Nm-S6
	Cone do fuso			HSK-A63
	Ângulo de oscilação do eixo A			±110°
	Rotação do eixo C			±360°
	Velocidade máx. dos eixos A/C		rpm	60
Velocidade	Faixa de avanço (corte)		mm/min	10000/10000/10000
Velocidade	Velocidade de deslocamento rápido (eixos X/Y/Z)		mm/min	15000/15000/15000
Precisão	Precisão de posicionamento (com escala)		mm	0.023/0.021/0.014	Escala linear Fagor padrão
	Repetibilidade (com escala)		mm	0.015/0.013/0.011	Escala linear Fagor padrão
	Precisão de posicionamento do eixo A			8″（VD13441）
	Repetibilidade do eixo A			4″（VD13441）
	Precisão de posicionamento do eixo C			8″（VD13441）
	Repetibilidade do eixo C			4″（VD13441）
Outros	Contrapeso do eixo Z			Balanceamento hidráulico + nitrogênio
	Sistema CNC			SIEMENS ONE	Controle simultâneo de 5 eixos
	Fornecimento de ar	Flow	L/min	500
	Fornecimento de ar	Pressão	MPa	0.6~0.8
	Capacidade do tanque de refrigerante		L	750
	Dimensões da máquina (C×L×A)		mm	780061006000
	Invólucro da máquina		set	Chapa metálica em todo o perímetro	Sem cobertura superior

As informações nesta página são apenas para referência. As especificações e detalhes podem sofrer alterações devido a atualizações ou melhorias do produto. Para mais informações, entre em contato conosco.
