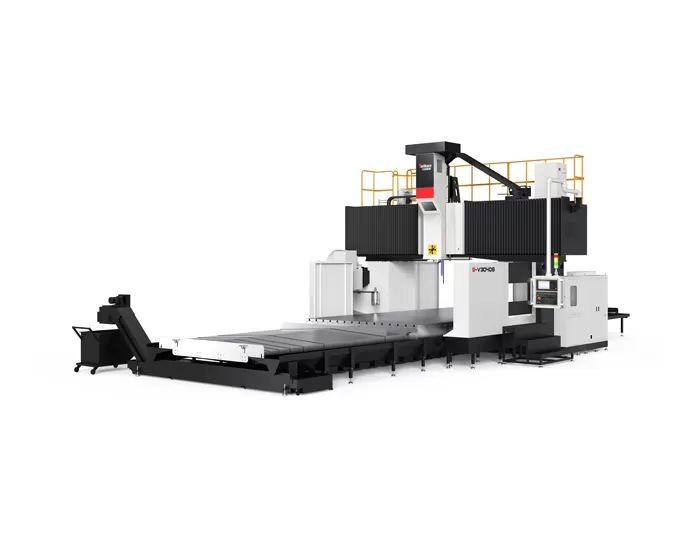

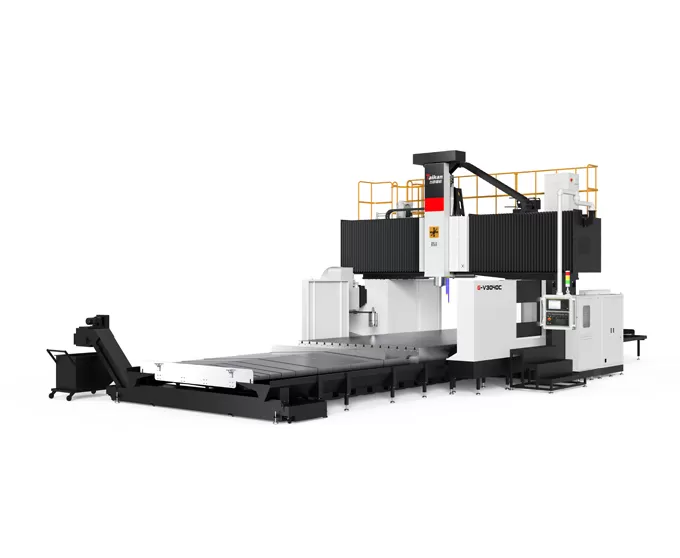

Name: HG-V3040 A/B/C/Z Centro de Usinagem Pórtico com Guias Lineares de 3 Eixos
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Característica de G-V3040 A/B/C/Z 3-Eixo Guia Linear Centro de Usinagem de Gantry

Estrutura da máquina

A máquina possui uma estrutura fixa de pórtico com uma mesa de trabalho móvel.
Feixe de alta rigidez: O feixe adota um design retangular de arco de seção transversal grande. A relação altura/largura é otimizada por meio de análise de simulação, aumentando significativamente sua resistência à flexão e torção, garantindo estabilidade de precisão.
Ram de seção transversal grande: O aríete tem um tamanho de seção transversal de 420x420mm, suportado por quatro trilhos de guia lineares em um arranjo semi-fechado. Isso fornece suporte de alta resistência com baixa resistência ao atrito, garantindo fluência zero em baixas velocidades, vibração mínima, resposta rápida e excelente desempenho dinâmico e estático, baixos requisitos de manutenção e longa vida útil.
Tabela de suporte múltiplo: A mesa é suportada por vários slides espaçados, garantindo um desempenho de suporte de carga estável e confiável com excelente retenção de precisão.

Opções diversas do fuso

Várias opções de unidade
Configurável com acionamento por correia, cabeça engrenada, fuso elétrico e cabeçote de fresagem automática em ângulo reto.
Fuso acionado por engrenagem
Possui uma interface BT50 com uma velocidade máxima de 6000rpm e um torque de saída de até 1331Nm. A caixa de engrenagens e o motor principal são separados do fuso, minimizando efetivamente os problemas de precisão causados pela geração de calor.
Fuso motorizado
Fuso elétrico BT50-10000rpm de alta potência e resistente que oferece alto torque, alta velocidade e baixa vibração, proporcionando uma experiência de usinagem excepcional.
Fuso acionado por correia
Utiliza uma unidade de fuso de alta velocidade BT50-6000rpm, oferecendo desempenho de corte eficiente.
Controle térmico
Padrão com um sistema de resfriamento de óleo para reduzir a temperatura do fuso, prolongar a vida útil do rolamento e minimizar o impacto da deformação térmica na precisão da usinagem.

Sistema de alimentação

Trilhos de três linhas: Todos os três eixos (XYZ) usam trilhos de guia lineares de rolos pesados, que são fáceis de manter, têm baixa resistência ao atrito, resposta rápida de peças móveis, fluência zero em baixas velocidades e excelente desempenho dinâmico e estático.
Acionamento da correia: Os motores do eixo XY usam a redução da correia para aumentar o torque da transmissão, reduzir a inércia da carga, melhorar o desempenho da unidade e fornecer manutenção simples e econômica.
Engrenagem: O motor é reduzido por meio de um redutor de baixa folga, aumentando a transmissão de torque. Combinado com parafusos de chumbo maiores, isso garante velocidades de acionamento rápidas, desempenho estável e alta precisão (eixo X ≥ 4200mm/eixo Y ≥ 3700mm).
Balanceamento de nitrogênio: o sistema de acionamento do eixo Z usa um servo motor diretamente acoplado a um parafuso de esfera, com um sistema de balanceamento de cilindro duplo em ambos os lados do aríete para garantir uma reversão suave da alimentação do eixo Z e uma resposta dinâmica rápida.
Compensação térmica: O parafuso esférico possui uma estrutura pré-tensionada em ambas as extremidades, eliminando efetivamente a perda de precisão causada pela expansão térmica.

Tanque de Remoção de Chip e Refrigerante

Transportador de chip em espiral: um conjunto em cada lado da mesa de trabalho, com um parafuso de 120mm de diâmetro e uma grande seção transversal de aço quadrado, expelindo rapidamente os chips para fora da máquina.
Transportador de elevação de chip tipo corrente: localizado na extremidade da máquina, com uma inclinação de 45 graus, placa de corrente mais larga e barras raspadoras de dente de serra, coletando rapidamente chips no pequeno transportador de cavacos.
Transportador de chip pequeno: coleta e transporta chips.
Tanque de Refrigerante: Sistema de filtragem multicamada para filtrar impurezas e garantir uma usinagem suave.

Tanque de Remoção de Chip e Refrigerante

Aplicação de G-V3040 A/B/C/Z Guias Lineares de 3 Eixos Centro de Usinagem de Gantry

A série de máquinas é usada principalmente para usinagem de alta velocidade e alta precisão de peças em indústrias como componentes automotivos, moldes, máquinas de construção, válvulas, trânsito ferroviário, energia, máquinas agrícolas, e máquinas de mineração de carvão.

Especificações do Centro de Usinagem de Pórtico de 3 Eixos com Guias Lineares HG-V3040 A/B/C/Z

Item			Unit	HG-V3040B	HG-V3050B	HG-V3060B	HG-V3080B	HG-V3040C	HG-V3050C	HG-V3060C	HG-V3080C
Curso	Curso do eixo X		mm	4200	5200	6200	8400	4200	5200	6200	8400
	Curso do eixo Y		mm	3700				3700
	Curso do eixo Z		mm	1000(Opt. 1250)				1000(Opt. 1250)
	Distância da ponta do fuso à mesa		mm	250～1250(Opt. 250～1500)			200～1200	100～1100(Opt. 100～1350)
	Largura efetiva do pórtico		mm	3480				3480
Mesa	Dimensões da mesa (C × L)		mm	3000*4000	3000*5000	3000*6000	3000*8000	3000*4000	3000*5000	3000*6000	3000*8000
	Carga máxima		kg	24000	28000	32000	36000	24000	28000	32000	36000
	Ranhuras T (Largura×Passo×Qtd)		mm	2820015				2820015
Fuso	Tipo de acionamento		/	Acionamento por engrenagem (Opcional: correia)				Fuso motorizado
	Velocidade máxima do fuso		r/min	6000				10000(Opt. 15000, 18000)
	Potência do fuso (Nominal/Pico)		kW	22/35				26/45
	Torque de saída (Nominal/Pico)		N.m	790/1258				305/623
	Seção do carneiro (Carneiro quadrado)			420420 (Opcional: guias prismáticas do eixo Z 400400, 450*450)				420*420
	Cone do fuso		/	BT50				BT50(Opt. BBT40, HSK-A63)
ATC (Opcional)	Número de ferramentas		T	24(40)				24(40)
	Diâm. máx. da ferramenta (Completo/Adjacente)		mm	φ110/φ200				φ110/φ200
	Comprimento máx. da ferramenta		mm	350				350
	Peso máx. da ferramenta		kg	18				18
Velocidade	Faixa de avanço (Corte)		m/min	8/8/8	6/6/6	6/6/6	6/6/6	8/8/8	6/6/6	6/6/6	6/6/6
	Velocidade de deslocamento rápido (Eixos X/Y/Z)		m/min	10/12/15	10/12/15	10/12/15	8/12/15	10/12/15	10/12/15	10/12/15	8/12/15
Precisão	Precisão de posicionamento (Sem/Com régua)	X	mm	0.032/0.028	0.036/0.032	0.041/0.037	0.054/0.049	0.032/0.028	0.036/0.032	0.041/0.037	0.054/0.049
		Y	mm	0.029/0.025				0.029/0.025
		Z	mm	0.018/0.014				0.018/0.014
	Repetibilidade (Sem/Com régua)	X	mm	0.020/0.018	0.023/0.021	0.025/0.023	0.031/0.028	0.020/0.018	0.023/0.021	0.025/0.023	0.031/0.028
		Y	mm	0.017/0.015				0.017/0.015
		Z	mm	0.012/0.011				0.012/0.011
Outros	Contrapeso do eixo Z		/	Equilíbrio hidráulico + nitrogênio				Equilíbrio hidráulico + nitrogênio
	Sistema CNC		/	FANUC 0I-MF PLUS (Opt. Siemens 828D)				FANUC 0I-MF PLUS (Opt. Siemens 828D)
	Alimentação de ar	Flow	L/min	300				300
		Pressão	MPa	0.6~0.8				0.6~0.8
	Capacidade elétrica total		kVA	70				70
	Capacidade do tanque de refrigerante		L	800				800
	Dimensões da máquina	Comprimento	mm	10142	12164	14645	19100	10142	12164	14645	19100
		Largura	mm	7281				7281
		Altura	mm	5200 (5900 quando eixo Z opcional)				5200 (5900 quando eixo Z opcional)
	Carenagem da máquina		-	Chapa metálica semi-circundante (apenas área de trabalho)				Chapa metálica semi-circundante (apenas área de trabalho)

Notas:

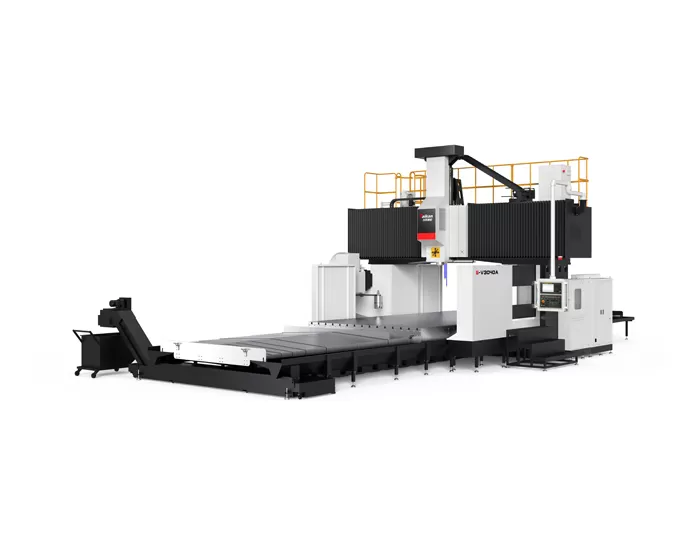

1: G-V3040A, G-V3050A, G-V3060A, G-V3080A – Fuso opcional acionado por correia de 6000 RPM, torque de saída 186/297 N·m.

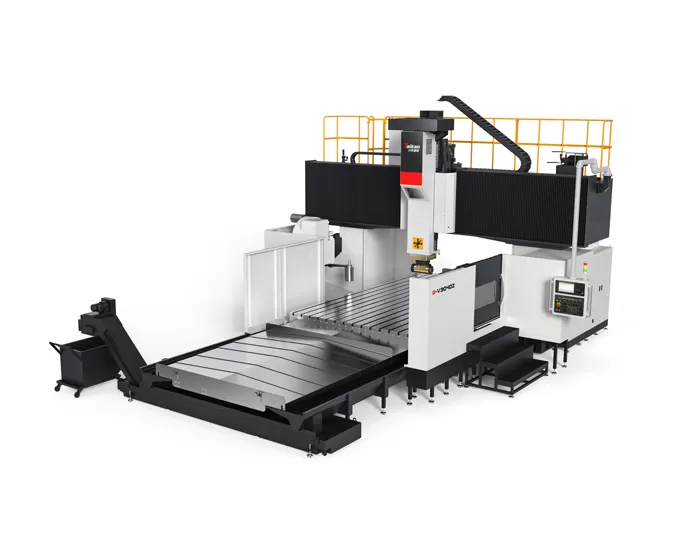

2: G-V3040Z, G-V3050Z, G-V3060Z, G-V3080Z – Cabeça de fresamento angular totalmente automática opcional, com curso do eixo Y de 4200 mm.

3: G-R3040B, G-R3050B, G-R3060B, G-R3080B – Carneiro quadrado do eixo Z opcional (Z = 1000 mm, altura da máquina 5600 mm; Z = 1250 mm, altura da máquina 6300 mm).

4: G-R3040Z, G-R3050Z, G-R3060Z, G-R3080Z – Carneiro quadrado do eixo Z opcional + cabeça de fresamento angular automática (curso do eixo Y 4200 mm; Z = 1000 mm, altura da máquina 5600 mm; Z = 1250 mm, altura da máquina 6300 mm).

As informações nesta página são apenas para referência. As especificações e detalhes podem sofrer alterações devido a atualizações ou melhorias do produto. Para mais informações, entre em contato conosco.
