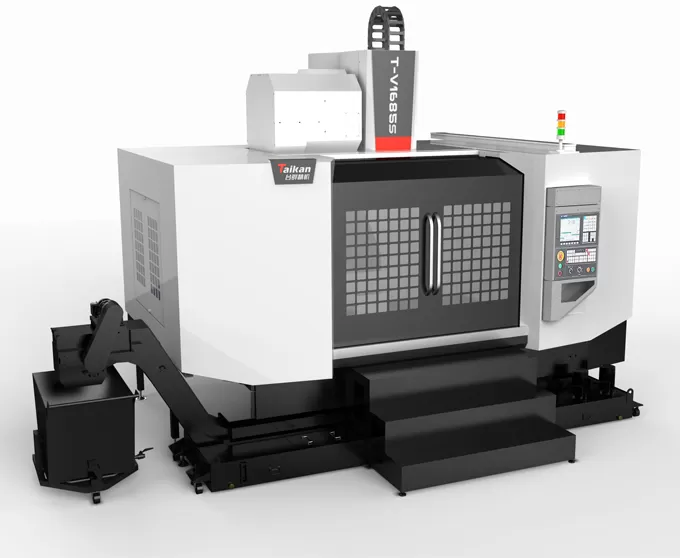

T-V1685S centro de usinagem vertical de alta velocidade e alta eficiência

Viagem

Viagem de mesa (eixo X)

Mm

1650

Viagem de sela (eixo Y)

Mm

850

Headstock viagem (eixo Z)

Mm

850

Distância do nariz do fuso à superfície da mesa

Mm

120 ~ 970

Distância do centro do fuso à superfície do guia da coluna

Mm

921

Mesa de trabalho

Tamanho da tabela

Mm

1700*850

Carga máx. (até mesmo suporte de carga)

Kg

1600

T-slot (número de slots-largura do slot * espaçamento)

Mm

5-18*125 2-18*100

Fuso

Potência do motor (nominal/curto período de tempo)

KW

15/18.5

Binário do motor (nominal/curto período de tempo)

N.m

143/191

Faixa de velocidade

R/min

50 ~ 6000 (cinto)

Diâmetro do fuso

Mm

Φ 190

Cônico do eixo

/

BT50

Especificações do rebite

/

P50T-I(MAS403)

Velocidade

Faixa de velocidade de alimentação de corte

Mm/min

1-10000

Velocidade transversal rápida do eixo X/Y/Z

M/min

24/24/20

Precisão

Precisão de posicionamento (X/Y/Z)

Mm

0,015

GB/T18400.4 (viagem completa)

Repetibilidade (X/Y/Z)

Mm

0,008

Revista ferramenta

Capacidade da ferramenta

Pcs

24

Peso máx. da ferramenta

Kg

15

Comprimento máx. da ferramenta

Mm

300

Diâmetro máx. da ferramenta (completo/adjacente vazio)

Mm

Φ 105/Φ 210

Outros

Contrapeso do eixo Z

Equilíbrio de nitrogênio

Sistema CNC

/

FANUC 0i-MF(5)

Fonte de ar

Fluxo

L/min

280

Pressão do ar

MPa

0,6 ~ 0,8

Capacidade do equipamento

KVA

35

Capacidade do tanque de refrigerante

L

400

Tamanho da máquina

Mm

5240 × 4054 × 3662

Com pedal transportador de chip

Peso (aprox.)

Kg

11900
