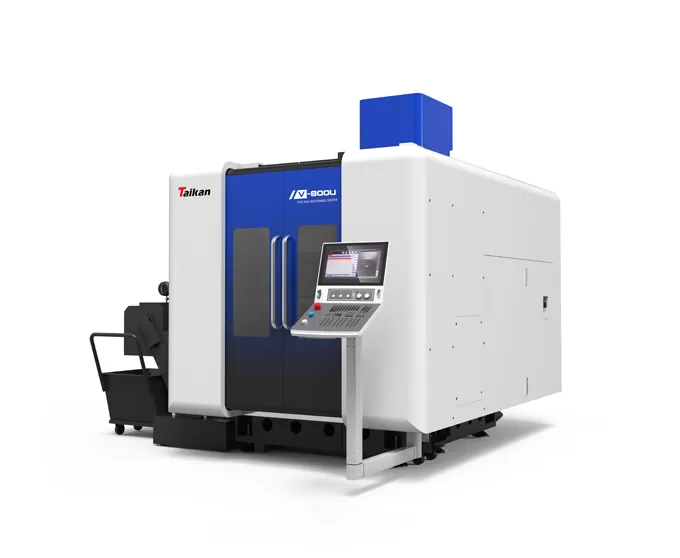

Centro de Usinagem Vertical de 5 Eixos HV-800U

Curso

Curso X/Y/Z

mm

850/900/580

Faixa de rotação do eixo A

°

±120

Faixa de rotação do eixo C

°

360

Distância do nariz do fuso à superfície da mesa

mm

180-760

Mesa

Tamanho da mesa

mm

Φ800*630

Carga máxima

kg

800

Ranhura em T (número de ranhuras - largura da ranhura * espaçamento)

mm

9-18*65

Velocidade

Velocidade de avanço rápido dos eixos X/Y/Z

mm/min

36

Velocidade de rotação de avanço rápido dos eixos A/C

r/min

A:30/C:50

Precisão

Precisão de posicionamento dos eixos X/Y/Z

mm

0.006/0.006/0.006

Precisão de repetibilidade dos eixos X/Y/Z

mm

0.004/0.004/0.004

Precisão de posicionamento dos eixos A/C

sec

6/6

Precisão de repetibilidade dos eixos A/C

sec

4/4

Fuso

Potência do motor do fuso (S1/S6)

kW

30/36

Torque do motor do fuso (S1/S6)

Nm

100/120

Velocidade do fuso

r/min

0~16000

Especificações do porta-ferramentas

/

HSK A63

Magazine de ferramentas

Estrutura do magazine de ferramentas

/

Magazine com braço de corrente para ferramentas

Capacidade do magazine de ferramentas

T

40

Peso máximo da ferramenta

kg

8

Comprimento máximo da ferramenta

mm

300

Diâmetro máximo (cheio / adjacente vazio)

mm

φ80/φ150

Outros

Sistema CNC

/

Siemens SINUMERIK ONE

Requisito de pressão da fonte de ar

MPa

0.6~0.8

Capacidade elétrica total

kW

75

Dimensões da máquina (comprimento * largura * altura)

mm

5100*4500*3400

Peso da máquina principal (aprox.)

KG

18000
