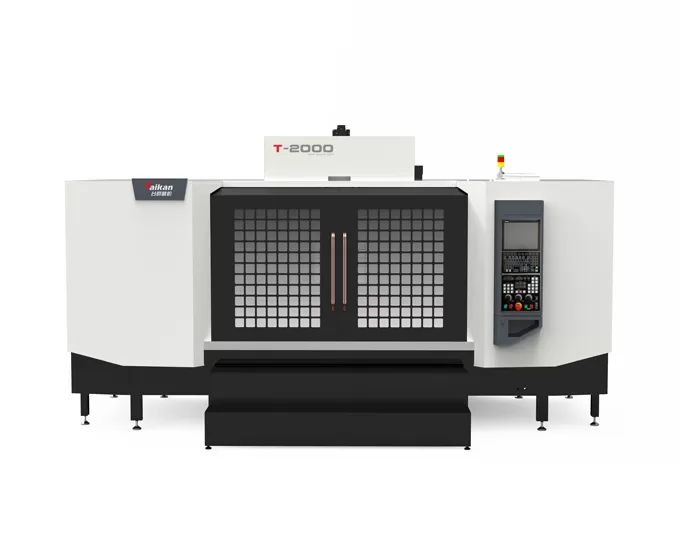

HT-2000 - Centro de usinagem de furação & fresagem de alta velocidade e alta precisão

Cursos

Curso da mesa (eixo X)

mm

2000

Curso do carro (eixo Y)

mm

650

Curso do cabeçote (eixo Z)

mm

475

Distância da ponta do fuso à superfície da mesa

mm

100-575

Distância do centro do fuso à guia da coluna

mm

707

Mesa

Dimensões da mesa

mm

2000*650

Carga máxima

kg

600

Ranhuras T (número de ranhuras - largura * espaçamento)

mm

5-18*125

Fuso

Potência do motor (nominal/curto período)

kW

3.7/5.5

Torque do motor (nominal/curto período)

N.m

14.1/21.0

Velocidade do motor do fuso

rpm

20-20000

Cone do fuso

/

BT30

Velocidade

Faixa de velocidade de avanço de corte

mm/min

1-15000

Velocidade de deslocamento rápido dos eixos X/Y/Z

m/min

27/36/36

Precisão

Precisão de posicionamento (X/Y/Z)

mm

0.015

GB/T 18400.4 (curso total)

Repetibilidade (X/Y/Z)

mm

0.008

Magazine de ferramentas

Capacidade de armazenamento de ferramentas

pcs

21

Peso máximo da ferramenta

kg

3

Comprimento máximo da ferramenta

mm

200

Diâmetro máximo da ferramenta (total /adjacente vazio)

mm

Ф60/Ф80

Outros

Sistema CNC

/

Mitsubishi M80VB

Fonte de ar comprimido

Flow

L/min

≥200 (ANR)

Pressão do ar

MPa

0.6-0.8

Capacidade do equipamento

kVA

20

Capacidade máxima do tanque de líquido refrigerante

L

400

Dimensões da máquina

mm

4800*3900(incluindo degraus 700)*2560

Correspondente aos eixos X*Y*Z

Peso (aproximado)

kg

7850
