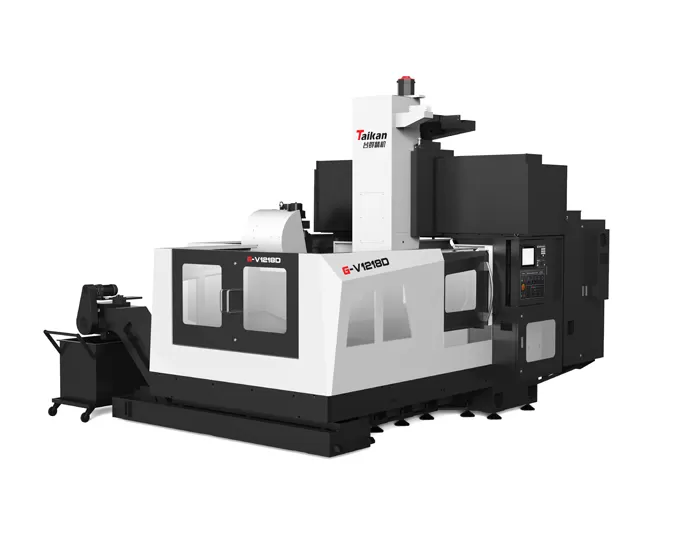

Name: Centro de usinagem de pórtico de eixo de acionamento direto de G-V1218D
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Característica do G-V1218D centro de usinagem de pórtico de eixo de acionamento direto

Estrutura da máquina

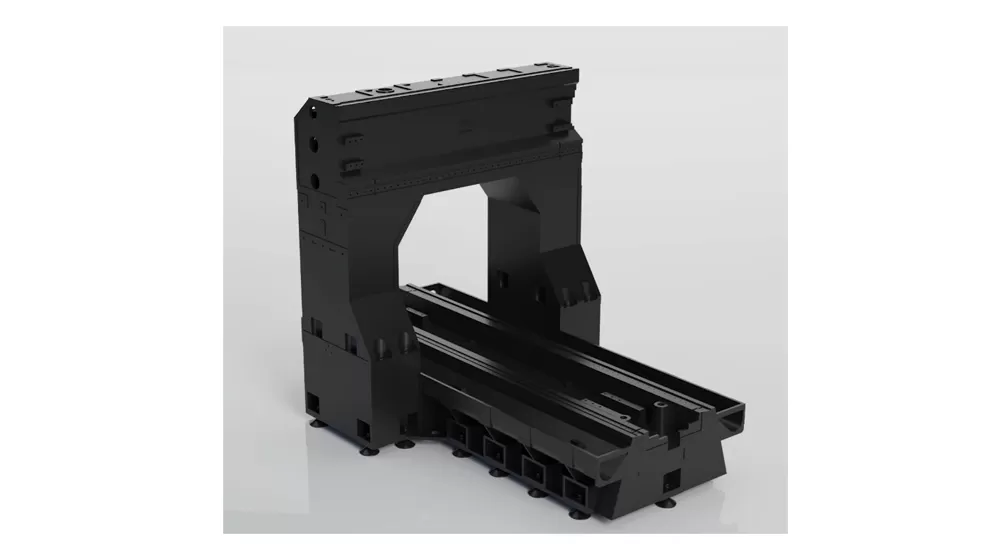

Design integrado: A máquina possui uma estrutura do tipo pórtico com uma coluna integrada e viga transversal, aumentando a rigidez geral.
Sistema de equilíbrio do eixo Z: Utiliza pressão de nitrogênio para contrabalançar o peso da caixa do fuso e ram, reduzindo a carga no servo motor. Isso minimiza a vibração e a deformação, melhorando a precisão e a estabilidade da usinagem. Além disso, reduz o desgaste mecânico, prolongando a vida útil da máquina.

Sistema de movimento de 3 eixos

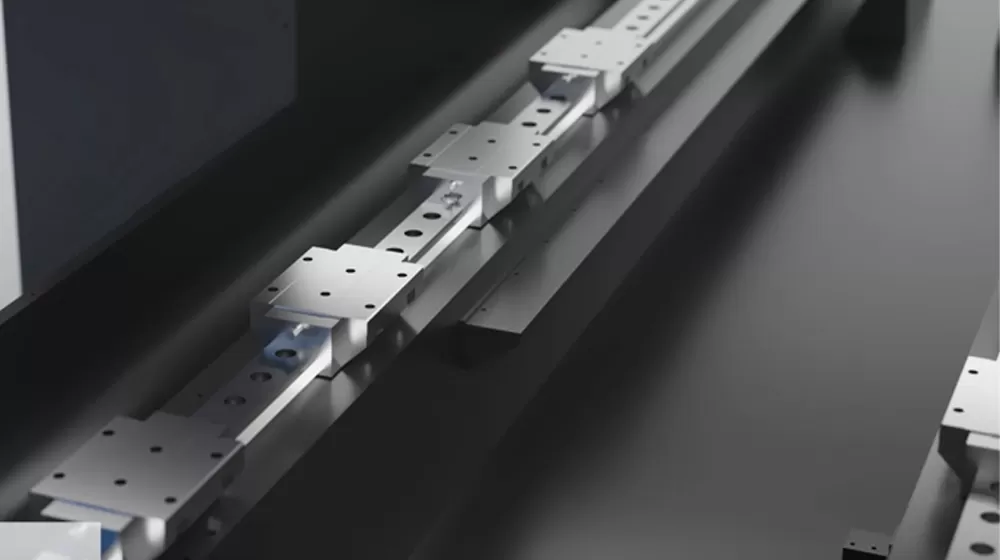

Guia de 3 eixos: adota um design de guia linear do tipo rolo, fornecendo resposta dinâmica rápida e alta precisão, garantindo uma operação suave sem rastejar.
Sistema de acionamento: O servo motor é acoplado diretamente a um parafuso esférico de alta precisão, combinado com uma estrutura pré-tensionada fixa em ambas as extremidades, alcançando alta precisão e estabilidade da transmissão.

Eixo acoplado diretamente de alta velocidade

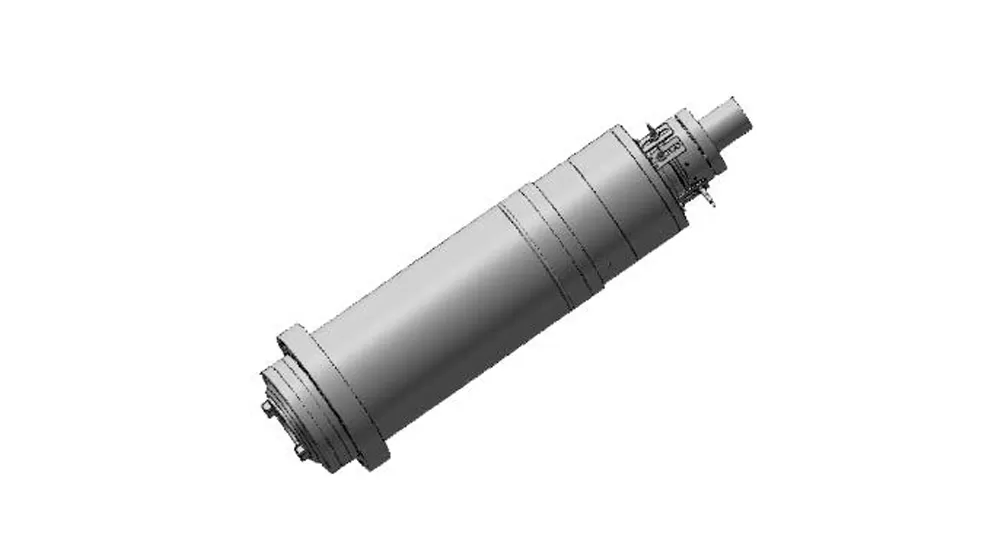

Fuso de alta velocidade: fuso de acoplamento direto BT40 com velocidade máxima de 12.000 r/min, proporcionando excelente eficiência e desempenho de corte.
Refrigerante Prevenir: A extremidade dianteira do fuso possui uma estrutura de vedação de labirinto e um sistema de proteção de cortina de ar, evitando efetivamente que o refrigerante entre nos rolamentos do fuso, prolongando a vida útil.
Controle térmico: Equipado com uma função de sopro de ar central e um sistema de refrigeração de circulação automática, reduzindo significativamente o aumento da temperatura e a deformação térmica, garantindo alta precisão e estabilidade de usinagem.

ATC

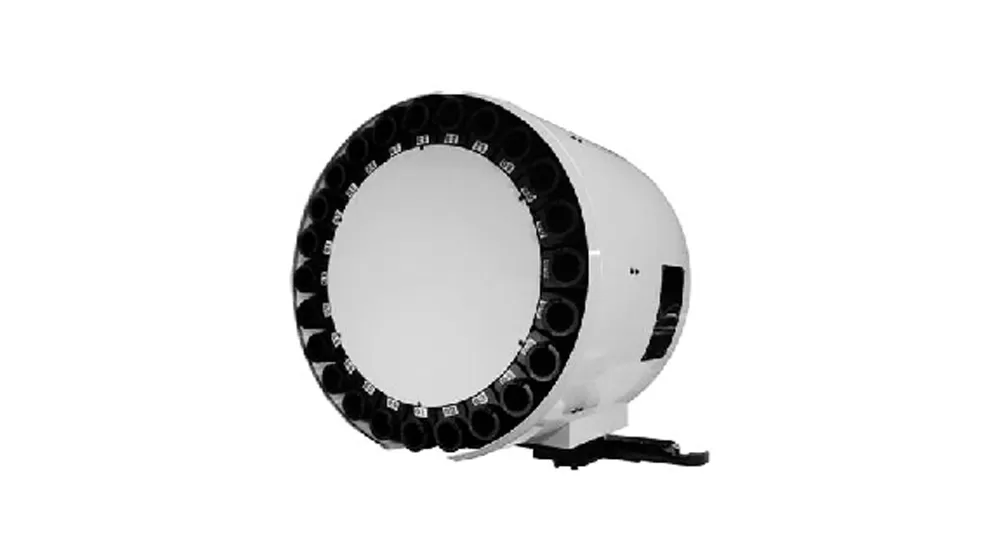

24-Revista de disco de ferramenta

Eixo acoplado diretamente de alta velocidade

Aplicação do G-V1218D centro de usinagem de pórtico de eixo de acionamento direto

A série de máquinas é usada principalmente para usinagem de alta velocidade e alta precisão de peças em indústrias como componentes automotivos, moldes, máquinas de construção, válvulas, trânsito ferroviário, energia, máquinas agrícolas, e máquinas de mineração de carvão.

Centro de usinagem de pórtico de eixo de acionamento direto de G-V1218D

Item			Unidade	G-V1218D	G-V1220D	G-V1225D	G-V1230D	G-V1630D	G-V1220D(BT50)
Viagem	Viagem do eixo X		Mm	1800	2100	2600	3150	3150	2100
	Y-eixo de viagem		Mm	1380 ( 50 mudança de ferramenta)	1500			1800	1500 ( 50 mudança de ferramenta)
	Z-eixo de viagem		Mm	700					700
	Distância da extremidade do fuso à mesa		Mm	150 ~ 850	195 ~ 895				100 ~ 800
	Largura eficaz do pórtico		Mm	1350	1560			1800	1560
Mesa	Tamanho da tabela (L × W)		Mm	1800*1250	2000*1250	2500*1250	3000*1250	3000*1600	2000*1250
	Carga máx.		Kg	4000	4000	5000	6000	8000	4000
	T-slot (Largura × Pitch× Qty)		Mm	22 × 160 × 7	22 × 160 × 7			22 × 160 × 9	22 × 160 × 7
Fuso	Tipo de unidade		/	Conexão direta					Conexão direta
	Velocidade máx. do fuso		R/min	12000					8000(Opt.10000)
	Potência do fuso (nominal/pico)		KW	15/11					15/18.5(Opt.11/15)
	Saída de torque (nominal/pico)		N.m	52.5/95.5					143/236(Opt.52.5/95.5)
	Cônico do eixo		/	BBT40/BT40					BT50(Opt.BBT50)
ATC (Opt.)	Número de ferramentas		T	24					Opt.24
	Ferramenta máx. dia. (Completo/Adjacente)		Mm	Φ 80/Φ 150					Opt.Φ 110/Φ 200
	Comprimento máx. da ferramenta		Mm	250					Opt.350
	Peso máx. da ferramenta		Kg	7					Opt.18
Velocidade	Faixa de taxa de alimentação (corte)		M/min	10					10
	Travessa rápidaVelocidade (eixo X/Y/Z)		M/min	20/20/16		16/16/12			16/16/12
Precisão	Precisão de posicionamento		Mm	0,015/0,012/0,012		0,02/0,015/0,012			0,015/0,012/0,012
	Repetibilidade		Mm	0,008/0,008/0,008		0,012/0,008/0,008			0,008/0,008/0,008
Outros	Contrapeso do eixo Z		/	Equilíbrio de nitrogênio					Equilíbrio de nitrogênio
	Sistema CNC		/	FANUC 0i-MF MAIS (Opt. Mitsubishi M80, Siemens 828D)					Mitsubishi M80
	Fornecimento de ar	Fluxo	L/min	280(ANR)					280(ANR)
		Pressão	MPa	0,5 ~ 0,8					0,5 ~ 0,8
	Capacidade elétrica total		KVA	40					40
	Capacidade do tanque de refrigerante		L	400					400
	Tamanho da máquina	Comprimento	Mm	5000	5100	6300	7800	7800	5100
		Largura	Mm	4700	4900			5400	4800
		Altura	Mm	4400	4550			4550	4550
	Invólucro da máquina		-	Folha de metal de perímetro completo					Folha de metal de perímetro completo

As informações nesta página são apenas para referência. As especificações e detalhes podem mudar devido a atualizações ou melhorias do produto. Para mais informações, entre em contato conosco.
