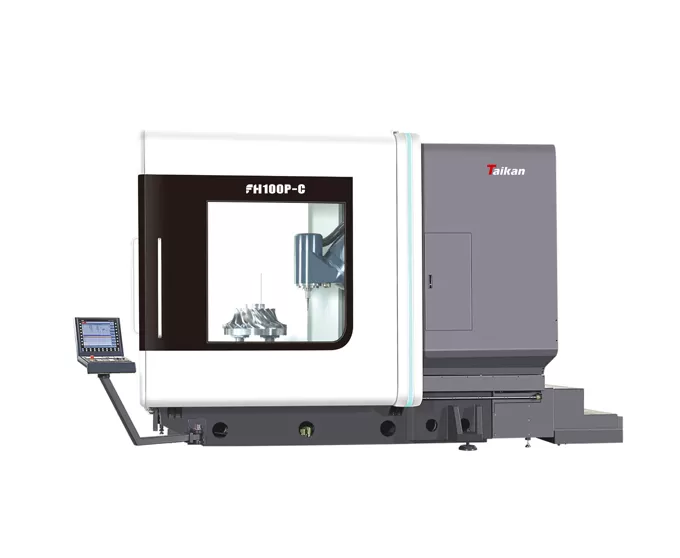

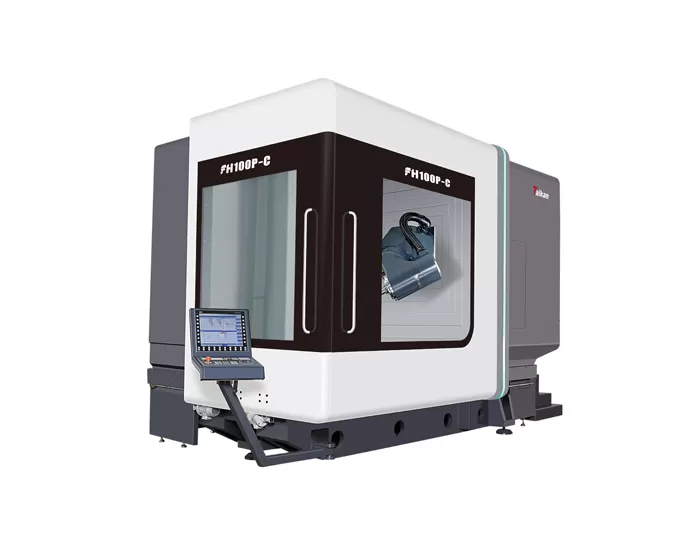

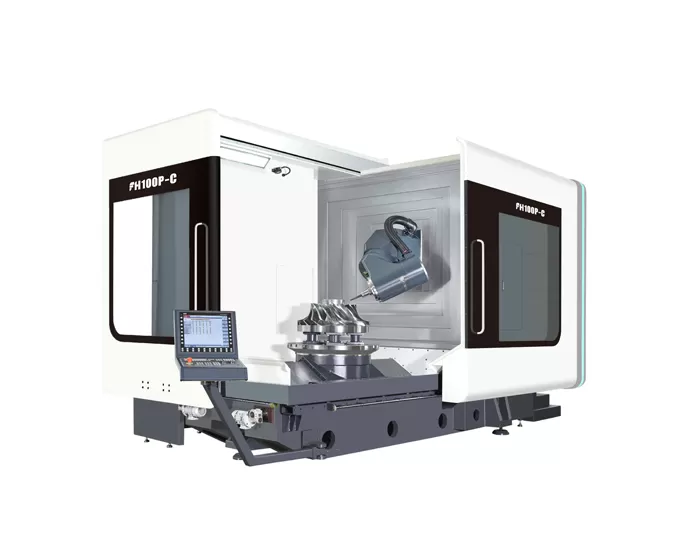

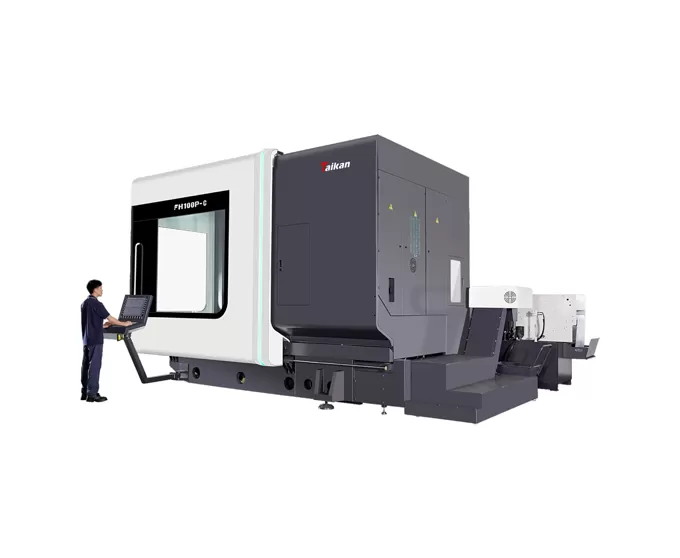

Centro de usinagem de fresagem e torneamento de 5 eixos FH100P-C

Viagem do eixo X/Y/Z

1000 × 1150 × 1000mm

Distância da cabeça de fresagem horizontal

Centro para mesa de trabalho

30 ~ 1030mm

Velocidade da mesa rotativa

250rpm

Tamanho da mesa de trabalho

Φ 1100mm

Max carga de mesa

Moagem 4000kg

Virando 3000kg

Cabeça de fresagem oscilante (eixo B)

Padrão

Faixa de balanço (0 = Vertical/180 = Nível)

-15 ° ~ + 180 °

Velocidade nominal do eixo B

50rpm

Distância do nariz do fuso vertical à mesa

160 ~ 1160mm

Fuso elétrico Max. velocidade

10000rpm

Potência (S1-100 %/40% DC)

42/58kW

Torque(S1-100 %/40% DC)

215/350Nm

Cônico do eixo

1:10 Taper

Interface de ferramenta

HSK-A100

Capacidade do magazine da ferramenta

40T

Max. ferramenta de diâmetro/comprimento/peso

Φ 135mm/300mm/12kg

Ferramenta mudando o tempo (Ferramenta para Ferramenta)

4S

Perfuração (Normalização de aço carbono médio)

Φ 50mm

Tapping (Normalização de aço de carbono médio)

M40

Travessa rápida

40 m/min

Precisão de posicionamento X/Y/Z

0,006mm

Precisão de posicionamento de repetição X/Y/Z

0,004mm

B/C precisão de posicionamento

8"

B/C repetir precisão de posicionamento

4"

Sonda infravermelha

Renishaw OMP60

Medidor de configuração da ferramenta
(Ferramenta de medição na área de usinagem)

Renishaw NC4F230

Altura da máquina (máquina padrão)

3650mm

Área ocupada do corpo principal (L * W)

5170 × 3340mm

Área ocupada do magazine de ferramentas (L * W)

1915 × 1400mm

Área ocupada do transportador de chip (L * W)

3120 × 1065mm

Área ocupada do tanque de água (L * W)

1785 × 1355mm

Área ocupada completa da máquina
(Excluindo tanque de água) (L * W)

6000 × 3750mm

Peso da máquina

35000kg

Sistema de controle

Siemens ONE
