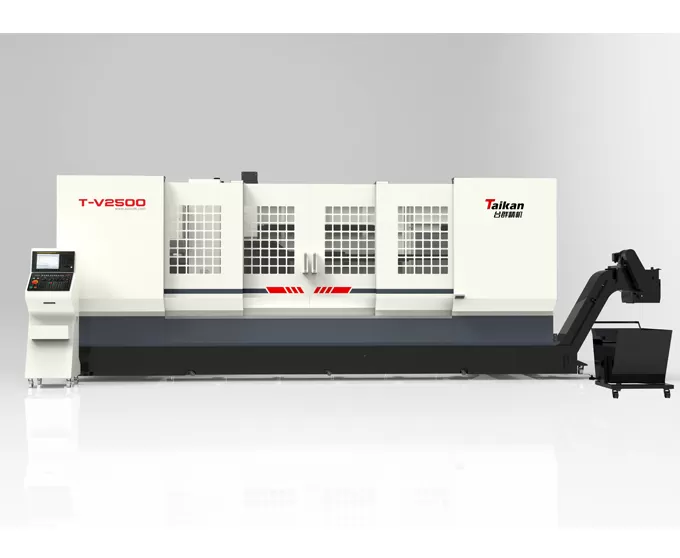

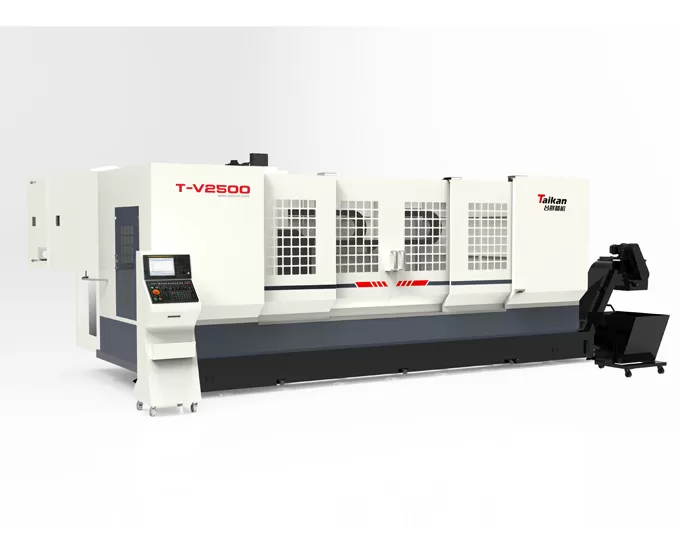

Name: HT-V2500 Centro de Usinagem de Perfis com Coluna Móvel
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Característica do centro de usinagem de perfil de coluna móvel T-V2500

Design estrutural para peças de trabalho longas

Esta máquina-ferramenta apresenta uma mesa de trabalho fixa e estrutura em movimento de coluna, projetada especificamente para peças grandes, estreitas e longas, com uma faixa de deslocamento de 2500 ~ 6500mm e 50 m/min de alta velocidade, atendendo às necessidades de processamento de alta eficiência de peças longas.

Base soldada padrão, oferecendo baixo custo e entrega rápida, ideal para configuração rápida de produção.
Base de ferro fundido opcional, proporcionando maior estabilidade e resistência à vibração, reduzindo a deformação e garantindo precisão, melhorando o desempenho geral.

Sistema de alimentação de alto desempenho

Os eixos X, Y, Z são equipados com guias lineares de bola de alta precisão, garantindo movimento de alimentação de alta velocidade e alta precisão.

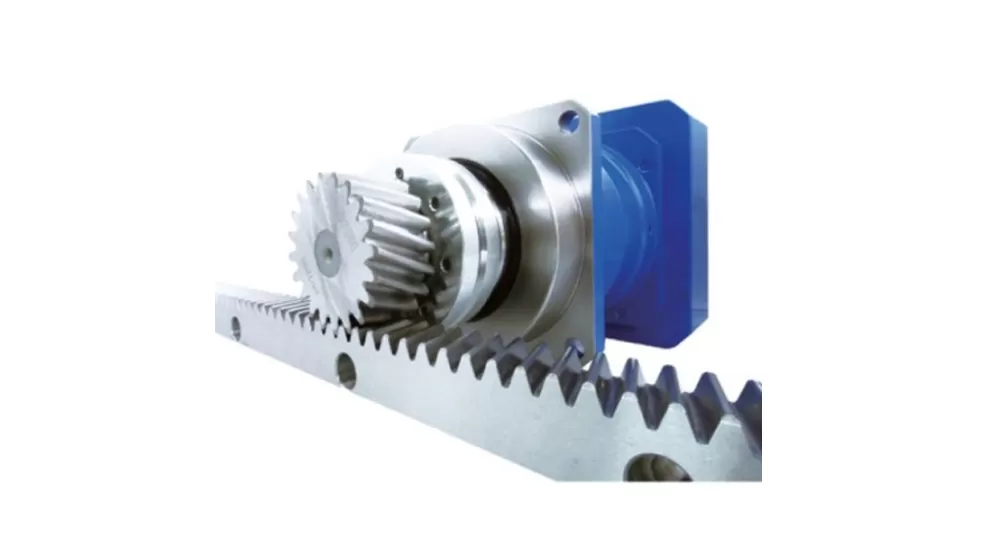

O eixo X usa um sistema de acionamento de cremalheira de engrenagem para suportar movimento de alta velocidade em viagens longas, ao mesmo tempo que acomoda configurações modulares.
Os eixos Y/Z são acionados por parafusos esféricos, oferecendo excelente rigidez e precisão, garantindo uma qualidade de usinagem estável.

Unidade de eixo de alta velocidade de Taikan

Equipado com um fuso de acionamento direto BT40-12000r/min, proporcionando um desempenho de corte excepcional de alta velocidade para atender aos requisitos de processamento complexos.
A extremidade dianteira do fuso apresenta um design de labirinto e inclui um sistema de proteção de cortina de ar para impedir efetivamente que o refrigerante entre nos rolamentos do fuso, estendendo a vida útil do fuso.

BT 40 (tipo de disco revista)

24-Ferramenta
Altamente confiável, estável em desempenho e suporta mudanças rápidas de ferramentas para melhorar a eficiência da produção.

Design estrutural para peças de trabalho longas

Sistema de alimentação de alto desempenho

Aplicação de T-V2500 Centro de Usinagem de Perfil de Coluna em Movimento

Amplamente utilizado em indústrias como 5G, nova energia, automotiva, eletrônica, fabricação de máquinas e eletrodomésticos, é adequado para processamento em massa de furos de instalação, ranhuras de drenagem, furos de bloqueio, furos moldados, e outras características em perfis de alumínio estreitos e longos.

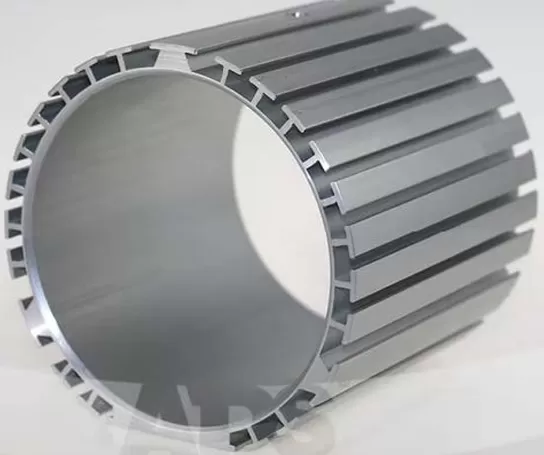

Peça de trabalho Exemplo 1

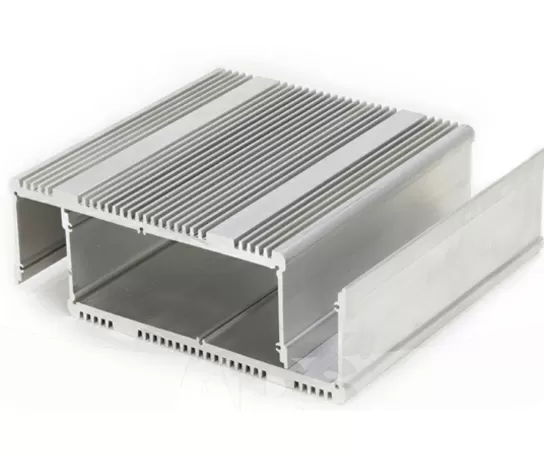

Exemplo de peça de trabalho 2

Especificações do Centro de Usinagem de Perfil com Coluna Móvel HT-V2500

Item			Unit	HT-V2500	Observações
Curso	Curso da mesa (eixo X)		mm	2500
	Curso do carro (eixo Y)		mm	550
	Curso do cabeçote (eixo Z)		mm	550
	Distância da ponta do fuso à mesa		mm	150-700
Mesa	Dimensões da mesa		mm	2500*550
	Carga máx.		Kg	800
	Ranhura em T (número-largura*espaçamento)		mm	5-18*100
Fuso	Potência do motor (nominal/curta duração)		kW	7.5/11
	Torque do motor (nominal/curta duração)		N.m	35.8/95.5
	Velocidade do fuso		rpm	20-12000
	Diâmetro do fuso		mm	Ф150
	Conicidade do fuso		/	BT40
Velocidade	Faixa de velocidade de avanço de corte		mm/min	1-10000
Velocidade	Velocidade de avanço rápido dos eixos X/Y/Z		m/min	50/28/28
Precisão	Precisão de posicionamento (X/Y/Z)		mm	0.05/0.01/0.01	GB/T 18400.4
Precisão	Repetibilidade (X/Y/Z)		mm	0.03/0.008/0.008	(Curso total)
Magazine de ferramentas	Capacidade do magazine de ferramentas		T	24
	Peso máx. da ferramenta		kg	7
	Comprimento máx. da ferramenta		mm	250
	Diâmetro máx. da ferramenta (cheio / adjacente vazio)		mm	Ф75/Ф150

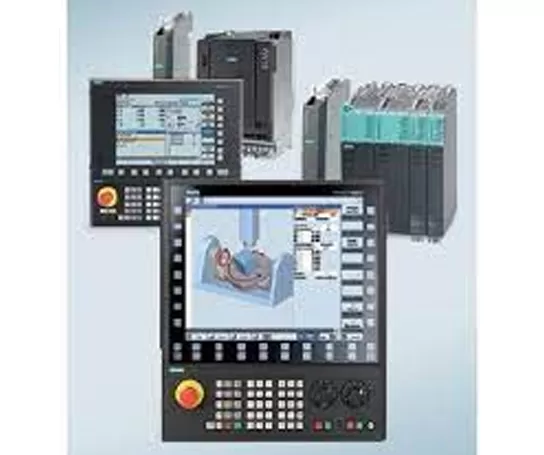

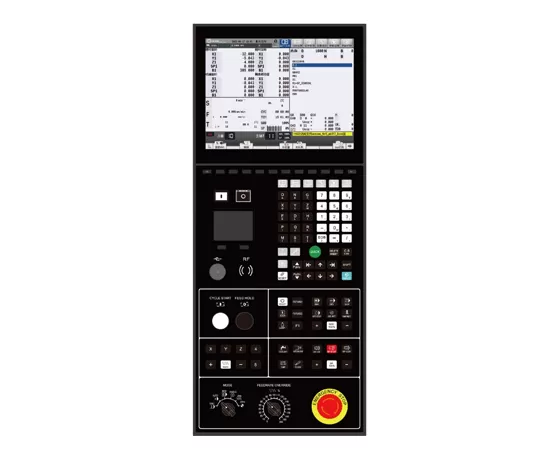

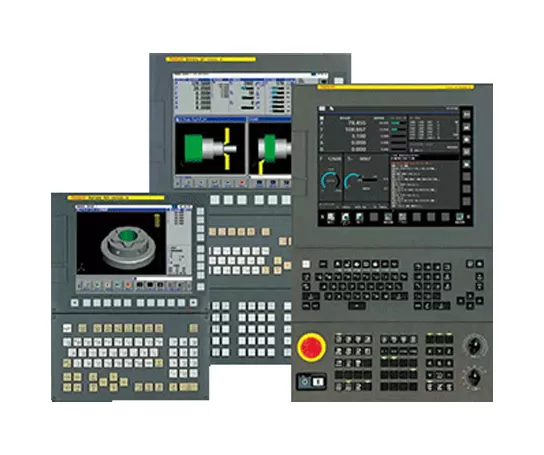

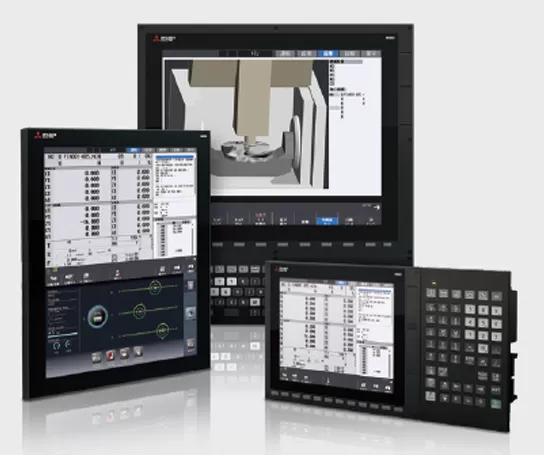

Outros	Sistema CNC		/	Mitsubishi M80VB
	Fonte de ar	Flow	L/min	≥280 (ANR)
	Fonte de ar	Pressão do ar	MPa	0.6-0.8
	Capacidade do equipamento		kVA	25
	Capacidade do tanque de refrigerante		L	350
	Dimensões da máquina		mm	680032002800	Correspondente aos eixos XYZ
	Peso (aprox.)		Kg	9000

As informações nesta página são apenas para referência. As especificações e detalhes podem ser alterados devido a atualizações ou melhorias do produto. Para mais informações, entre em contato conosco.
