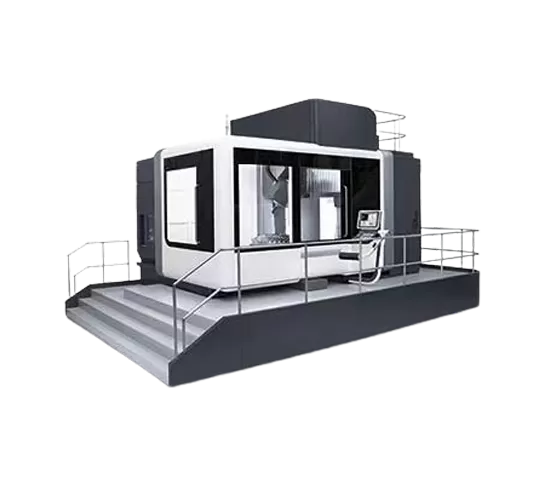

Centro de usinagem de fresagem e torneamento de 5 eixos FH210P

Viagem do eixo X/Y/Z

2100 × 2100 × 1300mm

Distância da cabeça de fresagem horizontal

Centro para mesa de trabalho

130 ~ 1430mm

Velocidade da mesa rotativa

30rpm

Tamanho da mesa de trabalho

Φ 1800mm

Max carga de mesa

Moagem 8000kg

Cabeça de fresagem oscilante (eixo B)

Padrão

Faixa de balanço (0 = Vertical/180 = Nível)

-15 ° ~ + 180 °

Velocidade nominal do eixo B

50rpm

Distância do nariz do fuso vertical à mesa

236 ~ 1536mm

Fuso elétrico Max. velocidade

10000rpm

Potência (S1-100 %/40% DC)

48/71kW

Torque(S1-100 %/40% DC)

300/452Nm

Cônico do eixo

1:10 Taper

Interface de ferramenta

HSK100A

Capacidade do magazine da ferramenta

40T

Max. ferramenta de diâmetro/comprimento/peso

Φ 135mm/300mm/12kg

Ferramenta mudando o tempo (Ferramenta para Ferramenta)

4S

Perfuração (Normalização de aço carbono médio)

Φ 50mm

Tapping (Normalização de aço de carbono médio)

M40

Travessa rápida

40 m/min

Precisão de posicionamento X/Y/Z

0,012mm

Precisão de posicionamento de repetição X/Y/Z

0,01mm
