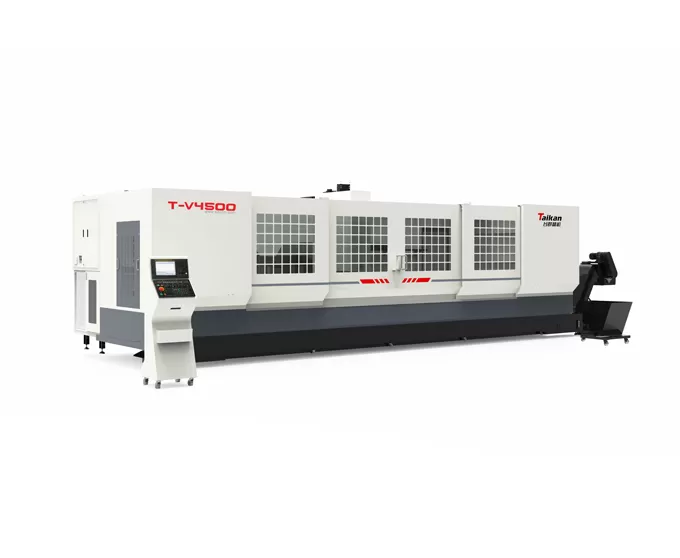

HT-V4500 Centro de Usinagem de Perfil com Coluna Móvel

Curso

Curso da mesa (eixo X)

mm

4500

Curso do carro (eixo Y)

mm

550

Curso do cabeçote (eixo Z)

mm

550

Distância da ponta do fuso à mesa

mm

150-700

Mesa

Dimensão da mesa

mm

4500*550

Carga máx.

Kg

800

Ranhuras em T (número - largura × espaçamento)

mm

5-18*100

Fuso

Potência do motor (nominal/curta duração)

kW

7.5/11

Binário do motor (nominal/curta duração)

N.m

35.8/95.5

Velocidade do fuso

rpm

20-12000

Diâmetro do fuso

mm

Ф150

Cone do fuso

/

BT40

Velocidade

Gama de velocidades de avanço de corte

mm/min

1-10000

Velocidade de avanço rápido nos eixos X/Y/Z

m/min

50/28/28

Precisão

Precisão de posicionamento (X/Y/Z)

mm

0.08/0.01/0.01

GB/T 18400.4

Repetibilidade (X/Y/Z)

mm

0.05/0.008/0.008

(Curso total)

Magazine de ferramentas

Capacidade do magazine

T

24 (disco)

Peso máx. da ferramenta

kg

7

Comprimento máx. da ferramenta

mm

250

Diâmetro máx. da ferramenta (cheio / adjacente vazio)

mm

Ф75/Ф150

Outros

Sistema CNC

/

Mitsubishi M80VB

Fonte de ar

Flow

L/min

≥280 (ANR)

Pressão do ar

MPa

0.6-0.8

Capacidade do equipamento

kVA

25

Capacidade do tanque de refrigerante

L

400

Dimensão da máquina

mm

9300*3200*2800

Correspondente aos eixos X×Y×Z

Peso (aprox.)

Kg

13000
