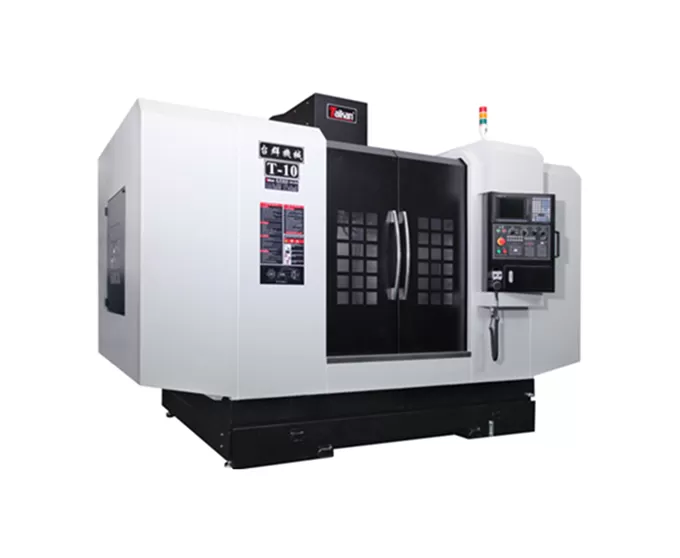

Name: HT-10 Centro de Usinagem Vertical com Guias Boxway
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Característica do Centro de Usinagem Vertical HT-10 com Guias de Caixa

Estrutura da máquina

Estrutura transversal de coluna fixa com uma base estável de grandes dimensões para garantir alta capacidade de carga.

Feito de ferro fundido de alta resistência, proporcionando excelente rigidez e precisão estável.

Guideway de caixa de três eixos

Os eixos X, Y e Z são equipados com guias de ferro fundido endurecidos com precisão, com um composto de superfície ligado a um revestimento de PTFE (politetrafluoroetileno).

Este projeto oferece alta rigidez e excelente absorção de choque, tornando-o ideal para corte pesado de aço de molde de alta dureza.

Fuso

Unidade de fuso de alta velocidade (BT40, 8000r/min) com um design de labirinto e proteção de cortina de ar, evitando que o fluido de corte entre nos rolamentos do fuso.

Contrapeso do eixo Z

Contrapeso com guia central auxilia o movimento do cabeçote

Otimizando as características de carga do eixo Z

Aplicação do Centro de Usinagem Vertical Boxway HT-10

Usado principalmente na indústria de fabricação de moldes, também é amplamente aplicável nas indústrias aeroespacial, de equipamentos de energia, de fabricação automotiva, de dispositivos médicos, entre outras.

Peça de trabalho Exemplo 1

Exemplo de peça de trabalho 2

Exemplo de peça de trabalho 3

Exemplo de peça de trabalho 4

Especificações do Centro de Usinagem Vertical de Guias Boxway HT-10

Item			Unit	HT-10	Observações
Curso	Curso da Mesa (Eixo X)		mm	1000
	Curso do Carro (Eixo Y)		mm	600
	Curso do Cabeçote (Eixo Z)		mm	600
	Distância da Ponta do Fuso à Mesa		mm	180～780
	Distância do Centro do Fuso à Coluna		mm	600
Mesa	Tamanho da Mesa		mm	1300×600
	Capacidade de Carga da Mesa		kg	800
	Rasgos em T (Quantidade-Largura×Passo)		mm	5-18×120
Fuso	Potência do Motor (Cont./30min)		kW	7.5/11
	Faixa de Velocidade		rpm	50～8000 (Acionamento por correia)
	Diâmetro do Fuso		mm	ø150
	Tipo de Porta-Ferramentas		–	BT40
	Tipo de Pino de Tração		–	P40T-I (MAS403)
Velocidade	Faixa de Taxa de Avanço		mm/min	1-10,000
Velocidade	Velocidade de Avanço Rápido (X/Y/Z)		m/min	16/16/16
Precisão	Precisão de Posicionamento (X/Y/Z)		mm	0.008	GB/T18400.4 (Curso Total)
Precisão	Repetibilidade (X/Y/Z)		mm	0.005
Outros	Sistema CNC		–	Mitsubishi M80VA
	Fornecimento de Ar	Flow	L/min	≥280 (ANR)
	Fornecimento de Ar	Pressão	MPa	0.6-0.8
	Requisito de Potência		kVA	25
	Capacidade do Tanque de Refrigerante		L	350
	Dimensões da Máquina		mm	3380×2610×2850	Direções dos Eixos X/Y/Z
	Peso da Máquina (aprox.)		kg	6900

As informações nesta página são apenas para referência. As especificações e detalhes podem sofrer alterações devido a atualizações ou melhorias do produto. Para mais informações, entre em contato conosco.
