Name: HG-BU2030 Centro de Usinagem Pórtico de 5 Eixos
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Característica do G-BU2030 centro de usinagem de pórtico de 5 eixos

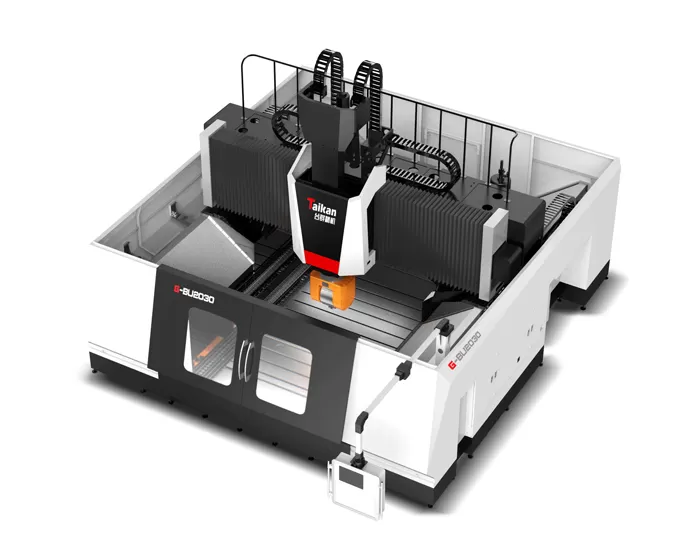

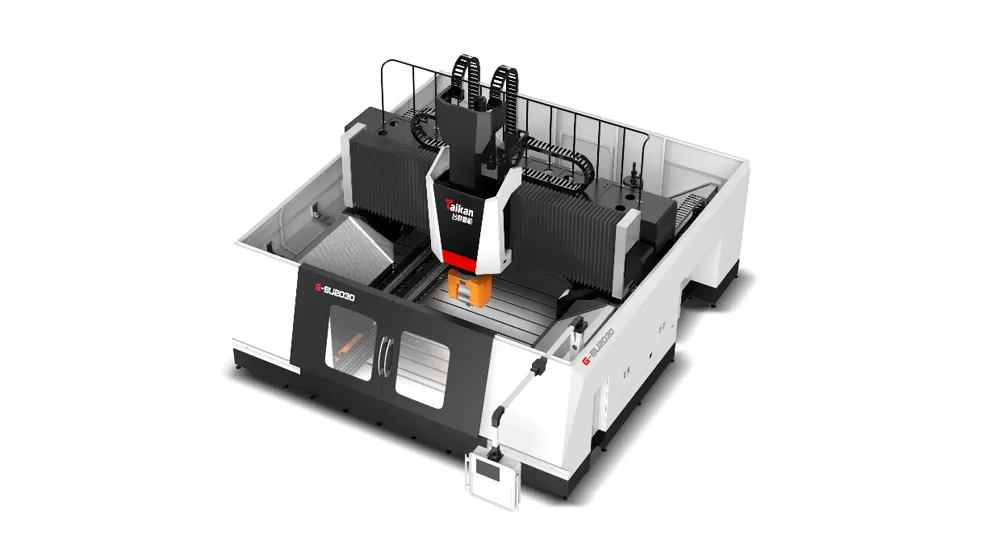

Estrutura da máquina

A máquina possui uma estrutura de pórtico suspenso com uma mesa de trabalho fixa.
Os principais componentes são feitos de ferro fundido de alta resistência.

Guideway

Todos os eixos XYZ estão equipados com guias lineares de rolos pesados,
A guia de viga transversal do eixo Y usa um arranjo escalonado com uma ampla extensão de guia para aumentar a capacidade de carga.
A guia de sela do eixo Z apresenta 4 guias instaladas a 90 ° com 12 blocos lineares para suportar as guias do eixo Z, proporcionando forte rigidez do fuso e bom desempenho em alta velocidade.

Parafusos de bola

Os eixos XY usam uma grande estrutura de acionamento de parafuso de esfera de chumbo.

O eixo Z usa uma unidade de parafuso de esfera de motor direto.

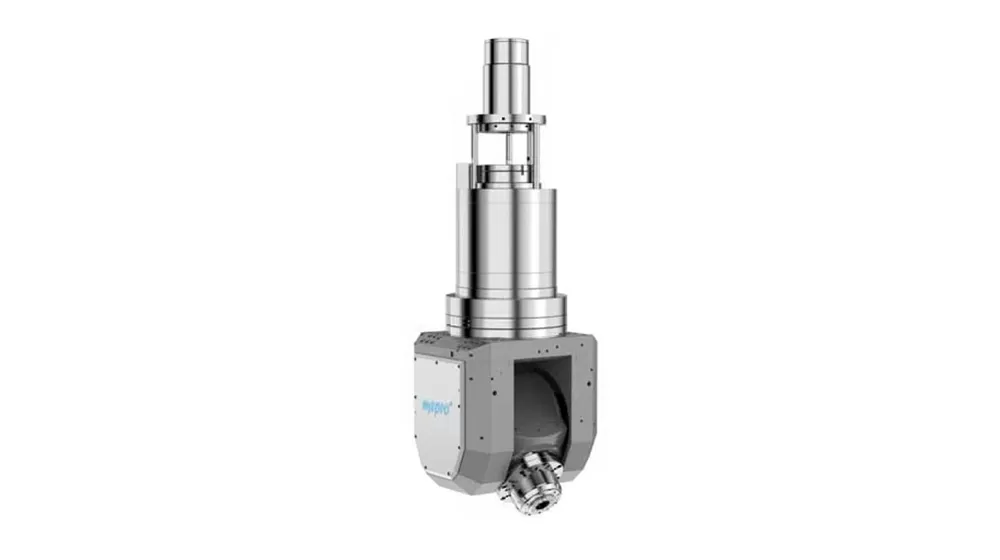

Unidade do fuso

A unidade do fuso usa uma cabeça de fresagem giratória dupla A/C ligada a 5 eixos Zhongke Ibeg T70.5, que pode atingir a usinagem ligada a 5 eixos de superfícies complexas.
Com codificadores de alta precisão e um sistema de fixação hidráulica, os eixos A e C podem ser fixados em qualquer ângulo dentro de sua faixa operacional (eixo C ± 360 °, eixo A ± 110 °).
Fuso motorizado padrão de 18000rpm, capaz de corte de alta precisão, rápido e contínuo.
Estação de bomba hidráulica independente garante a fixação segura e confiável da ferramenta.
Os acionamentos motorizados e de eixo A/C são equipados com um sistema de resfriamento de controle de temperatura.

Aplicação do G-BU2030 centro de usinagem de pórtico de 5 eixos

Usado principalmente para usinar peças complexas, alumínio e suas ligas, bem como materiais difíceis de usinar. É capaz de usinagem de alta precisão e alta eficiência de superfícies espaciais complexas.

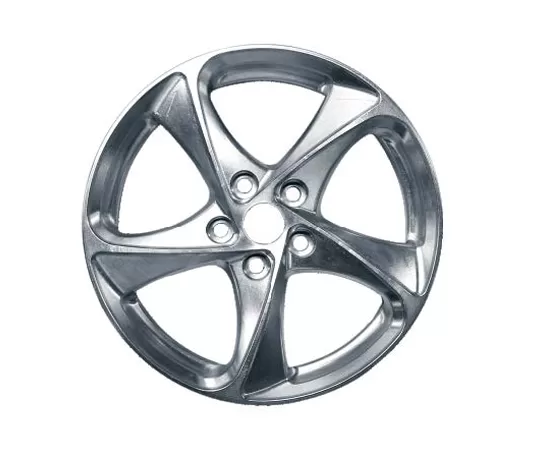

Peça de trabalho Exemplo 1

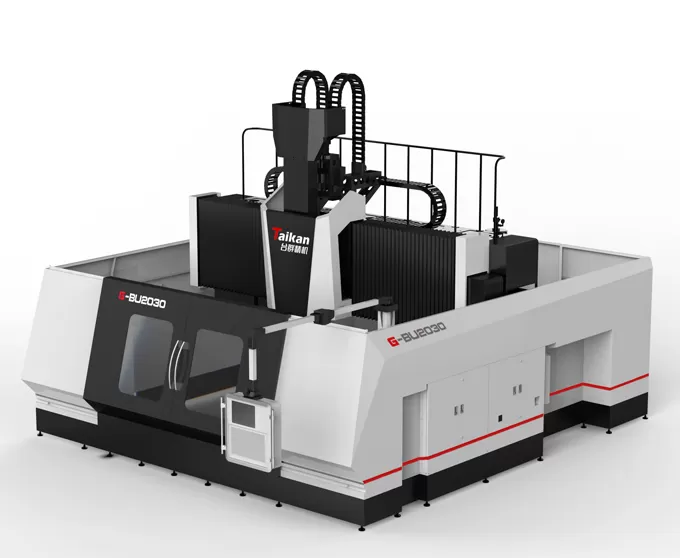

Centro de usinagem de tipo pórtico de 5 eixos

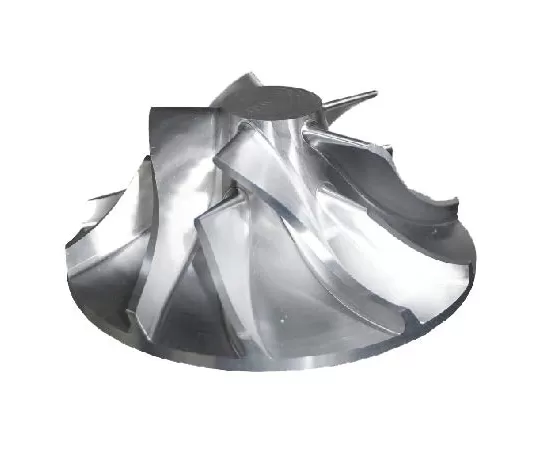

Exemplo de peça de trabalho 2

Exemplo de peça de trabalho 3

Especificações do Centro de Usinagem de Pórtico de 5 Eixos HG-BU2030

Item				Unit	HG-BU2030
Curso	Curso da mesa (eixo X)			mm	3200
	Curso do carro transversal (eixo Y)			mm	2200
	Curso do cabeçote (eixo Z)			mm	1000
	Distância do nariz do fuso à mesa			mm	100～1100
	Largura efetiva do pórtico			mm	3200
Mesa	Dimensões da mesa			mm	2000*3000
	Carga máxima			kg/m²	5000
	Ranhura em T			mm	28
Eixo-árvore	Potência do eixo-árvore			KW	30
	Velocidade máxima			r/min	18000
	Torque			Nm	72/85
	Seção do cabeçote			mm	420×420
	Cone do fuso				HSK-A63
Avanço	Faixa de avanço (corte)			mm/min	20/20/20
	Velocidade de deslocamento rápido (eixos X/Y/Z)			mm/min	24000/24000/24000
Precisão	Precisão de posicionamento	Com régua		mm	0.020/0.015/0.01
		Sem régua		mm	0.03/0.025/0.02
	Repetibilidade	Com régua		mm	0.013/0.011/0.009
		Sem régua		mm	0.018/0. 015/0.012
Outros	Contrapeso do eixo Z				Balanceamento hidráulico + nitrogênio

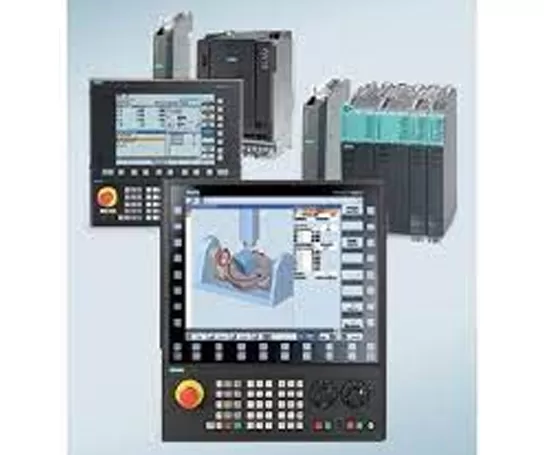

	Sistema CNC				SIEMENS ONE
	Alimentação de ar		Flow	L/min	500
			Pressão	MPa	0.45~0.8
	Capacidade do tanque de refrigerante			L	140
	Dimensões da máquina (C×L×A)			mm	8500×6600×5200
	Peso da máquina (aprox.)			kg	35000

As informações contidas nesta página servem apenas como referência. As especificações e detalhes podem sofrer alterações devido a atualizações ou melhorias do produto. Para mais informações, entre em contato conosco.
