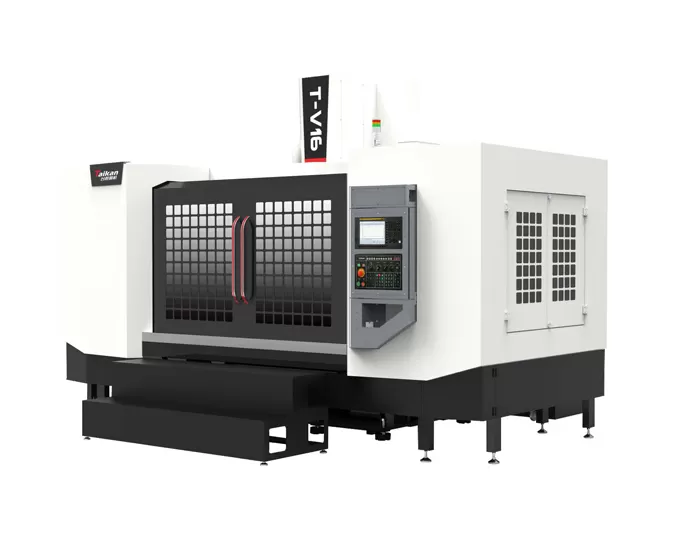

Name: Centro de Usinagem Vertical de Corte Leve HT-V16
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Especificações do Centro de Usinagem Vertical de Corte Leve HT-V16

Item			Unit	HT-V16	Observações
Curso	Curso da mesa (eixo X)		mm	1600
	Curso do carro (eixo Y)		mm	650
	Curso do cabeçote (eixo Z)		mm	590
	Distância da ponta do fuso à superfície da mesa		mm	100-690
	Distância do centro do fuso à superfície da guia da coluna		mm	707
Mesa de trabalho	Dimensões da mesa		mm	1700*650
	Carga máx. (carga uniformemente distribuída)		kg	800
	Ranhuras em T (número de ranhuras - largura da ranhura * espaçamento)		mm	5-18*125
Fuso	Potência do motor (nominal/curto período)		kW	7.5/11
	Torque do motor (nominal/curto período)		N.m	35.8/95.5
	Faixa de velocidade		r/min	20-12000
	Diâmetro do fuso		mm	Ф150
	Cone do fuso		/	BT40
	Especificações do rebite		/	1-15000
Velocidade	Faixa de velocidade de avanço de corte		mm/min	30/36/36
Velocidade	Velocidade de deslocamento rápido dos eixos X/Y/Z		m/min	0.015
Precisão	Precisão de posicionamento (X/Y/Z)		mm	0.008	GB/T18400.4（Curso total）
Precisão	Repetibilidade (X/Y/Z)		mm	0.01	GB/T18400.4（Curso total）
Magazine de ferramentas	Capacidade de ferramentas		pcs	0.006
	Peso máx. da ferramenta		kg	24
	Comp. máx. da ferramenta		mm	7
	Diâmetro máx. da ferramenta (cheio / adjacente vazio)		mm	250
Outros	Contrapeso do eixo Z			Ф75/Ф150
	Sistema CNC		/	Mitsubishi M80VB
	Fonte de ar comprimido	Flow	L/min	≥280（ANR）
	Fonte de ar comprimido	Pressão do ar	MPa	0.6-0.8
	Capacidade do equipamento		KVA	25
	Capacidade do tanque de líquido refrigerante		L	400
	Dimensões da máquina		mm	40003900(incluindo degraus)2950	Correspondente aos eixos XYZ
	Peso (aprox.)		Kg	7850

As informações nesta página são apenas para referência. As especificações e detalhes podem sofrer alterações devido a atualizações ou melhorias do produto. Para mais informações, entre em contato conosco.
