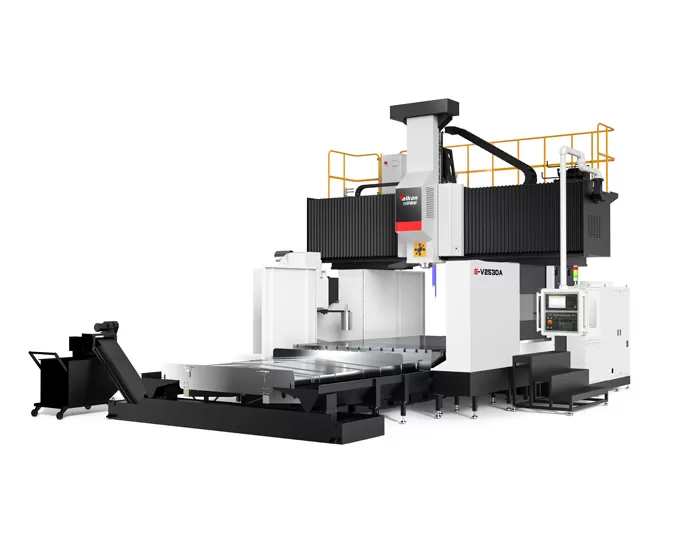

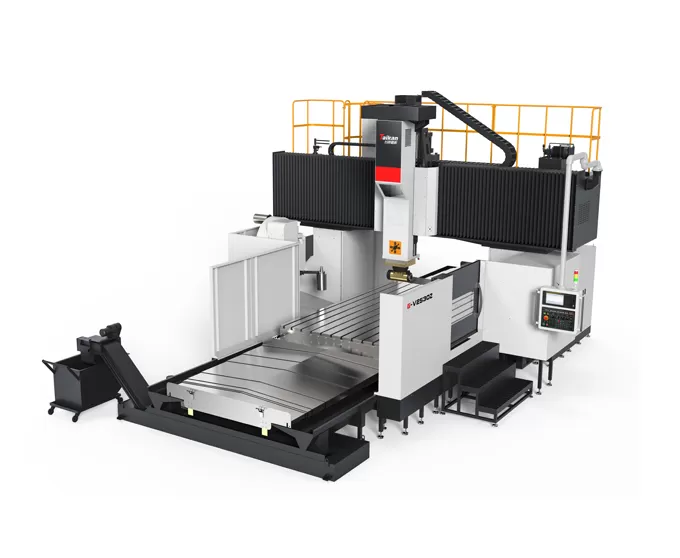

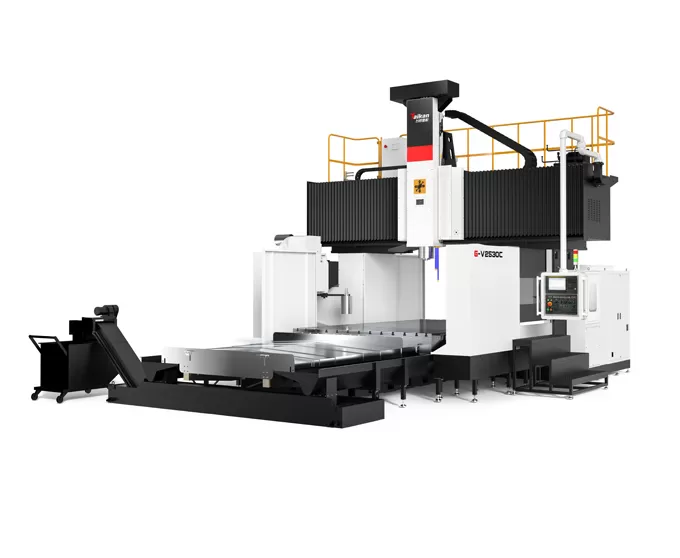

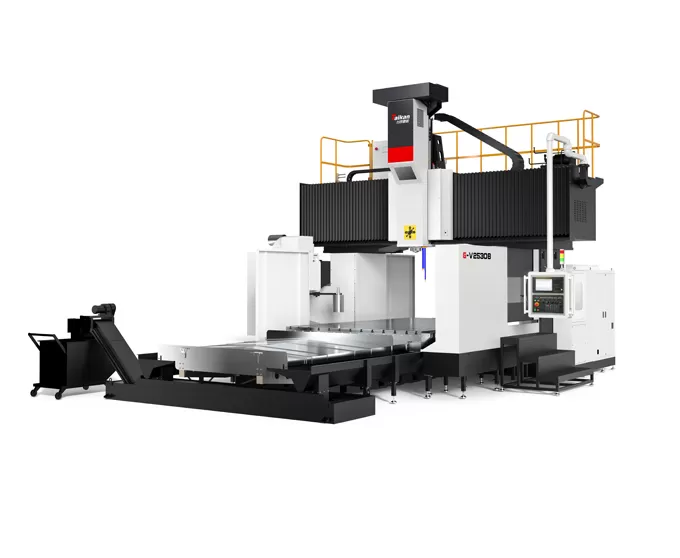

Name: Centro de Usinagem Pórtico HG-V2530 A/B/C/Z com Guias Lineares de 3 Eixos
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Característica do Centro de Usinagem Pórtico com Guias Lineares de 3 Eixos HG-V2530 A/B/C/Z

Estrutura da máquina

A máquina possui uma estrutura fixa de pórtico com uma mesa de trabalho móvel.
Feixe de alta rigidez: O feixe adota um design retangular de arco de seção transversal grande. A relação altura/largura é otimizada por meio de análise de simulação, aumentando significativamente sua resistência à flexão e torção, garantindo estabilidade de precisão.
Ram de seção transversal grande: O aríete tem um tamanho de seção transversal de 420x420mm, suportado por quatro trilhos de guia lineares em um arranjo semi-fechado. Isso fornece suporte de alta resistência com baixa resistência ao atrito, garantindo fluência zero em baixas velocidades, vibração mínima, resposta rápida e excelente desempenho dinâmico e estático, baixos requisitos de manutenção e longa vida útil.
Tabela de suporte múltiplo: A mesa é suportada por vários slides espaçados, garantindo um desempenho de suporte de carga estável e confiável com excelente retenção de precisão.

Opções diversas do fuso

Várias opções de unidade
Configurável com acionamento por correia, cabeça engrenada, fuso elétrico e cabeçote de fresagem automática em ângulo reto.
Fuso acionado por engrenagem
Possui uma interface BT50 com uma velocidade máxima de 6000rpm e um torque de saída de até 1331Nm. A caixa de engrenagens e o motor principal são separados do fuso, minimizando efetivamente os problemas de precisão causados pela geração de calor.
Fuso motorizado
Fuso elétrico BT50-10000rpm de alta potência e resistente que oferece alto torque, alta velocidade e baixa vibração, proporcionando uma experiência de usinagem excepcional.
Fuso acionado por correia
Utiliza uma unidade de fuso de alta velocidade BT50-6000rpm, oferecendo desempenho de corte eficiente.
Controle térmico
Padrão com um sistema de resfriamento de óleo para reduzir a temperatura do fuso, prolongar a vida útil do rolamento e minimizar o impacto da deformação térmica na precisão da usinagem.

Sistema de alimentação

Trilhos de três linhas: Todos os três eixos (XYZ) usam trilhos de guia lineares de rolos pesados, que são fáceis de manter, têm baixa resistência ao atrito, resposta rápida de peças móveis, fluência zero em baixas velocidades e excelente desempenho dinâmico e estático.
Acionamento da correia: Os motores do eixo XY usam a redução da correia para aumentar o torque da transmissão, reduzir a inércia da carga, melhorar o desempenho da unidade e fornecer manutenção simples e econômica.
Engrenagem: O motor é reduzido por meio de um redutor de baixa folga, aumentando a transmissão de torque. Combinado com parafusos de chumbo maiores, isso garante velocidades de acionamento rápidas, desempenho estável e alta precisão (eixo X ≥ 4200mm/eixo Y ≥ 3700mm).
Balanceamento de nitrogênio: o sistema de acionamento do eixo Z usa um servo motor diretamente acoplado a um parafuso de esfera, com um sistema de balanceamento de cilindro duplo em ambos os lados do aríete para garantir uma reversão suave da alimentação do eixo Z e uma resposta dinâmica rápida.
Compensação térmica: O parafuso esférico possui uma estrutura pré-tensionada em ambas as extremidades, eliminando efetivamente a perda de precisão causada pela expansão térmica.

Tanque de Remoção de Chip e Refrigerante

Transportador de chip em espiral: um conjunto em cada lado da mesa de trabalho, com um parafuso de 120mm de diâmetro e uma grande seção transversal de aço quadrado, expelindo rapidamente os chips para fora da máquina.
Transportador de elevação de chip tipo corrente: localizado na extremidade da máquina, com uma inclinação de 45 graus, placa de corrente mais larga e barras raspadoras de dente de serra, coletando rapidamente chips no pequeno transportador de cavacos.
Transportador de chip pequeno: coleta e transporta chips.
Tanque de Refrigerante: Sistema de filtragem multicamada para filtrar impurezas e garantir uma usinagem suave.

Tanque de Remoção de Chip e Refrigerante

Aplicação do Centro de Usinagem Pórtico com Guias Lineares de 3 Eixos HG-V2530 A/B/C/Z

A série de máquinas é usada principalmente para usinagem de alta velocidade e alta precisão de peças em indústrias como componentes automotivos, moldes, máquinas de construção, válvulas, transporte ferroviário, energia, máquinas agrícolas e máquinas de mineração de carvão.

Especificações do Centro de Usinagem de Pórtico com Guias Lineares de 3 Eixos HG-V2530 A/B/C/Z

Item			Unit	HG-V2530B	HG-V2540B	HG-V2550B	HG-V2560B	HG-V2530C	HG-V2540C	HG-V2550C	HG-V2560C
Curso	Curso do eixo X		mm	3200	4200	5200	6200	3200	4200	5200	6200
	Curso do eixo Y		mm	3200				3200
	Curso do eixo Z		mm	1000(Opc. 1250)				1000(Opc. 1250)
	Distância do extremo do fuso à mesa		mm	250～1250(Opc. 250～1500)				100～1100(Opc. 100～1350)
	Largura efetiva do pórtico		mm	2980				2980
Mesa	Dimensões da mesa (C×L)		mm	2500*3000	2500*4000	2500*5000	2500*6000	2500*3000	2500*4000	2500*5000	2500*6000
	Carga máx.		kg	18000	22000	25000	28000	18000	22000	25000	28000
	Ranhura em T (Largura×Passo×Qtd.)		mm	2820013(Passo de 160 entre fileiras de ranhuras bilaterais)				2820013(Passo de 160 entre fileiras de ranhuras bilaterais)
Fuso	Tipo de acionamento		/	Acionamento por engrenagens (Opc. Correia)				Fuso motorizado
	Rotação máx. do fuso		r/min	6000				10000(Opc. 15000, 18000)
	Potência do fuso (Nominal/Pico)		kW	22/35				26/45
	Torque de saída (Nominal/Pico)		N.m	790/1258				305/623
	Seção do cabeçote (Cabeçote quadrado)			420420(Opc. Guias prismáticas no eixo Z 400400, 450*450)				420*420
	Cone do fuso		/	BT50				BT50(Opc. BBT40, HSK-A63)
ATC (Opc.)	Número de ferramentas		T	24(40)				24(40)
	Diâmetro máx. da ferramenta (Total/Adjacente)		mm	φ110/φ200				φ110/φ200
	Comprimento máx. da ferramenta		mm	350				350
	Peso máx. da ferramenta		kg	18				18
Velocidade	Faixa de avanço (Corte)		m/min	8/8/8	8/8/8	6/6/6	6/6/6	8/8/8	8/8/8	6/6/6	6/6/6
	Velocidade de avanço rápido (Eixo X/Y/Z)		m/min	12/15/15	10/15/15	10/15/15	10/15/15	12/15/15	10/15/15	10/15/15	10/15/15
Precisão	Precisão de posicionamento (Sem/Com escala)	X	mm	0.027/0.023	0.032/0.028	0.036/0.032	0.041/0.037	0.027/0.023	0.032/0.028	0.036/0.032	0.041/0.037
		Y	mm	0.027/0.023				0.027/0.023
		Z	mm	0.018/0.014				0.018/0.014
	Repetibilidade (Sem/Com escala)	X	mm	0.017/0.015	0.02/0.018	0.023/0.021	0.025/0.023	0.017/0.015	0.02/0.018	0.023/0.021	0.025/0.023
		Y	mm	0.017/0.015				0.017/0.015
		Z	mm	0.012/0.011				0.012/0.011
Outros	Contrapeso do eixo Z		/	Equilíbrio hidráulico + nitrogênio				Equilíbrio hidráulico + nitrogênio
	Sistema CNC		/	FANUC 0I-MF PLUS (Opc. Siemens 828D)				FANUC 0I-MF PLUS (Opc. Siemens 828D)
	Alimentação de ar comprimido	Flow	L/min	300				300
		Pressão	MPa	0.6~0.8				0.6~0.8
	Capacidade elétrica total		kVA	65				65
	Capacidade do tanque de refrigerante		L	700				700
	Dimensões da máquina	Comprimento	mm	8015	10020	12164	14645	8015	10020	12164	14645
		Largura	mm	6634				6634
		Altura	mm	5200(5900 com eixo Z opcional)				5200(5900 com eixo Z opcional)
	Carecagem da máquina		-	Chaparia semi-envolvente (apenas área de trabalho)				Chaparia semi-envolvente (apenas área de trabalho)

Notas:

1：G-V2530A、G-V2540A、G-V2550A、G-V2560A – Opcional: fuso acionado por correia de 6000 RPM, torque de saída 186/297 N·m.

2：G-V2530Z、G-V2540Z、G-V2550Z、G-V2560Z – Opcional: cabeçote fresador ortogonal totalmente automático, com curso do eixo Y de 3700 mm.

3：G-R2530B、G-R2540B、G-R2550B、G-R2560B – Opcional: cabeçote quadrado no eixo Z (Z = 1000 mm, altura da máquina 5600 mm; Z = 1250 mm, altura da máquina 6300 mm).

4：G-R2530Z、G-R2540Z、G-R2550Z、G-R2560Z – Opcional: cabeçote quadrado no eixo Z + cabeçote fresador ortogonal automático (curso do eixo Y 3700 mm; Z = 1000 mm, altura da máquina 5600 mm; Z = 1250 mm, altura da máquina 6300 mm).

As informações nesta página são apenas para referência. As especificações e detalhes podem mudar devido a atualizações ou melhorias do produto. Para mais informações, entre em contato conosco.
