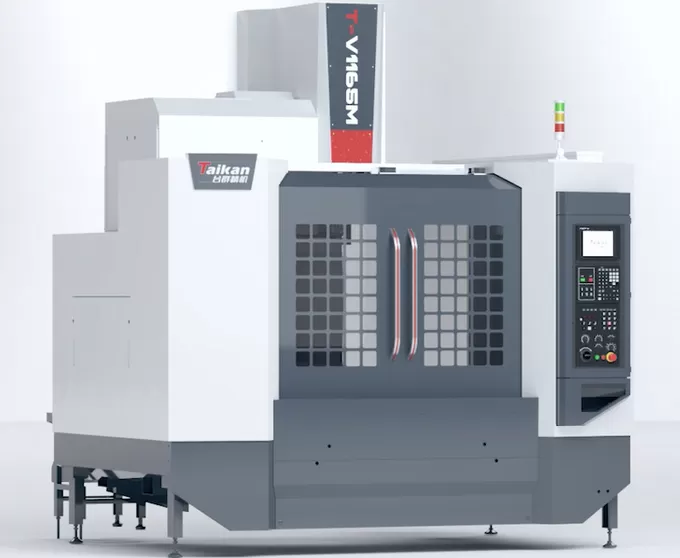

T-V1165M centro de usinagem vertical de alta velocidade e alta rigidez

Viagem

Viagem de mesa (eixo X)

Mm

1100

Viagem de sela (eixo Y)

Mm

650

Headstock viagem (eixo Z)

Mm

600

Distância do nariz do fuso à superfície da mesa

Mm

150 ~ 750

Distância do centro do fuso à superfície do guia da coluna

Mm

718

Mesa de trabalho

Tamanho da tabela

Mm

1200*650

Carga máx. (até mesmo suporte de carga)

Kg

1000

T-slot (número de slots-largura do slot * espaçamento)

Mm

5-18*100

Fuso

Potência do motor (nominal/curto período de tempo)

KW

15/11

Binário do motor (nominal/curto período de tempo)

N.m

52.5/118

Faixa de velocidade

R/min

50 ~ 8000 (cinto)

Diâmetro do fuso

Mm

Φ 150

Cônico do eixo

/

BT40

Especificações do rebite

/

P40T-I(MAS403)

Velocidade

Faixa de velocidade de alimentação de corte

Mm/min

1-10000

Velocidade transversal rápida do eixo X/Y/Z

M/min

36/36/30

Precisão

Precisão de posicionamento (X/Y/Z)

Mm

0,01

GB/T18400.4 (viagem completa)

Repetibilidade (X/Y/Z)

Mm

0,007/0,007/0,008

Revista ferramenta

Capacidade da ferramenta

Pcs

24

Peso máx. da ferramenta

Kg

7

Comprimento máx. da ferramenta

Mm

250

Diâmetro máx. da ferramenta (completo/adjacente vazio)

Mm

Φ 75/Φ 150

Outros

Contrapeso do eixo Z

/

Equilíbrio de nitrogênio

Sistema CNC

/

Mitsubishi M80VB

Fonte de ar

Fluxo

L/min

≥ 280(ANR)

Pressão do ar

MPa

0,6 ~ 0,8

Capacidade do equipamento

KVA

25

Capacidade do tanque de refrigerante

L

300

Tamanho da máquina

Mm

2700*3480*2970

Correspondente ao eixo X * Y * Z

Peso (aprox.)

Kg

7200
