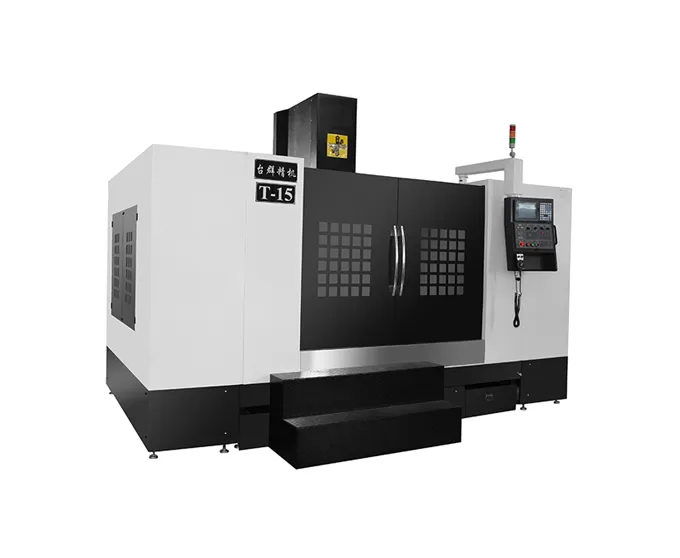

Name: Centro de Usinagem Vertical Boxway HT-15
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Características do Centro de Usinagem Vertical HT-15 com Guia Tipo Caixa

Estrutura da máquina

Estrutura transversal de coluna fixa com uma base estável de grandes dimensões para garantir alta capacidade de carga.

Feito de ferro fundido de alta resistência, proporcionando excelente rigidez e precisão estável.

Guideway de caixa de três eixos

Os eixos X, Y e Z são equipados com guias de ferro fundido endurecidos com precisão, com um composto de superfície ligado a um revestimento de PTFE (politetrafluoroetileno).

Este projeto oferece alta rigidez e excelente absorção de choque, tornando-o ideal para corte pesado de aço de molde de alta dureza.

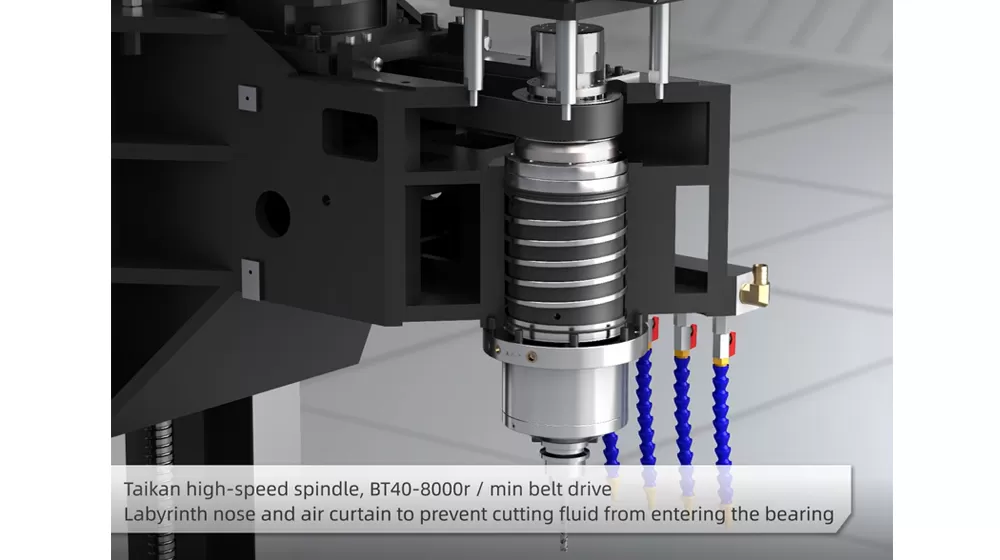

Fuso

Unidade de fuso de alta velocidade (BT50, 8000r/min) com um design de labirinto e proteção de cortina de ar, evitando que o fluido de corte entre nos rolamentos do fuso.

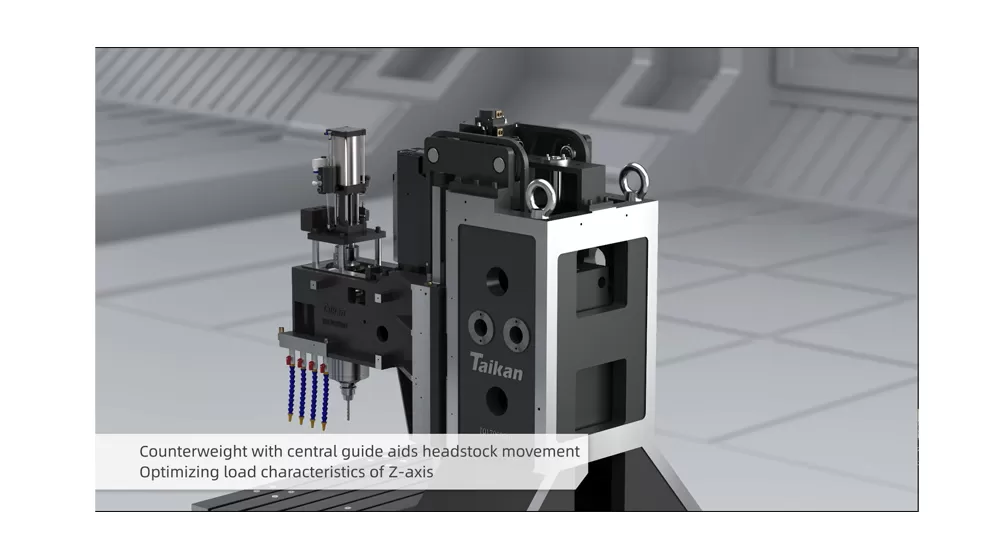

Contrapeso do eixo Z

Contrapeso com guia central auxilia o movimento do cabeçote

Otimizando as características de carga do eixo Z

Aplicação do Centro de Usinagem Vertical HT-15 Boxway

Principalmente utilizado na indústria de fabricação de moldes, também é amplamente aplicável nas indústrias aeroespacial, de equipamentos de energia, fabricação automotiva, dispositivos médicos e outras.

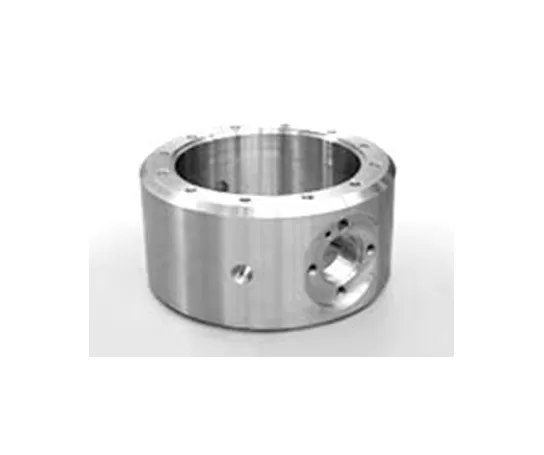

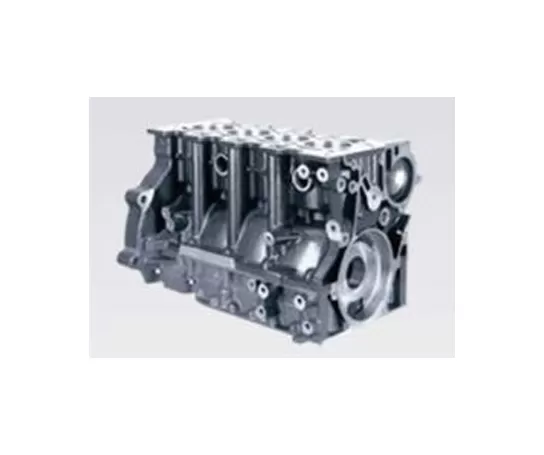

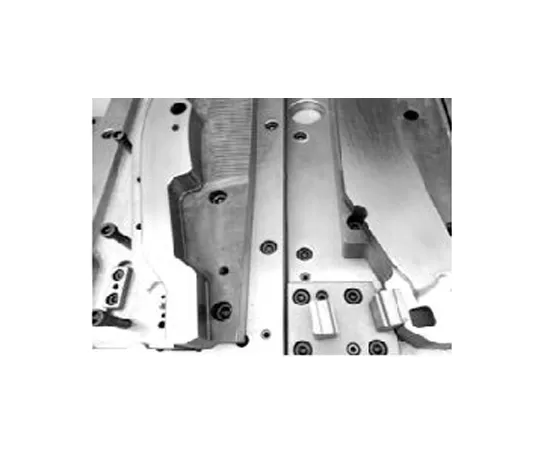

Peça de trabalho Exemplo 1

Exemplo de peça de trabalho 2

Exemplo de peça de trabalho 3

Exemplo de peça de trabalho 4

Especificações do Centro de Usinagem Vertical de Guias Prismáticas HT-15

Item			Unit	HT-15	Observações
Curso	Curso da Mesa (Eixo X)		mm	1500
	Curso do Carro (Eixo Y)		mm	800
	Curso do Cabeçote (Eixo Z)		mm	700
	Distância do Nariz do Fuso à Mesa		mm	170～870
	Distância do Centro do Fuso à Coluna		mm	810

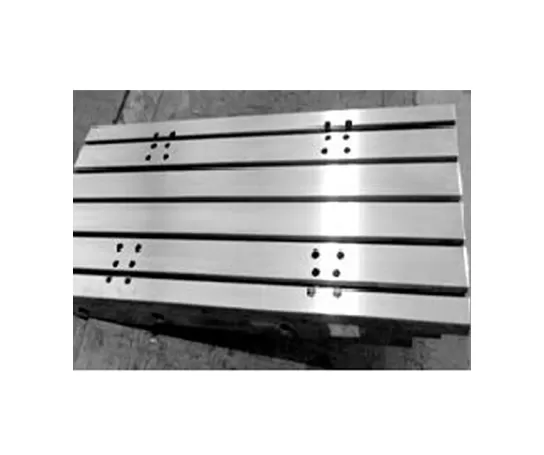

Mesa	Dimensão da Mesa		mm	1700×800
	Capacidade de Carga da Mesa		kg	1500
	Ranhuras em T (Qtd.-Largura×Passo)		mm	5-22×135
Fuso	Potência do Motor (Cont./30 min)		kW	15/18.5
	Faixa de Velocidade		rpm	50～8000 (Acionamento por correia)
	Diâmetro do Fuso		mm	φ155
	Tipo de Porta-ferramentas		–	BT50
	Tipo de Pino de Tração		–	P50T-I（MAS403）
Velocidade	Faixa de Avanço		mm/min	1-10000
Velocidade	Velocidade de Avanço Rápido (X/Y/Z)		m/min	41255
Precisão	Precisão de Posicionamento (X/Y/Z)		mm	0.02	GB/T18400.4 (Curso Total)
Precisão	Repetibilidade (X/Y/Z)		mm	0.01

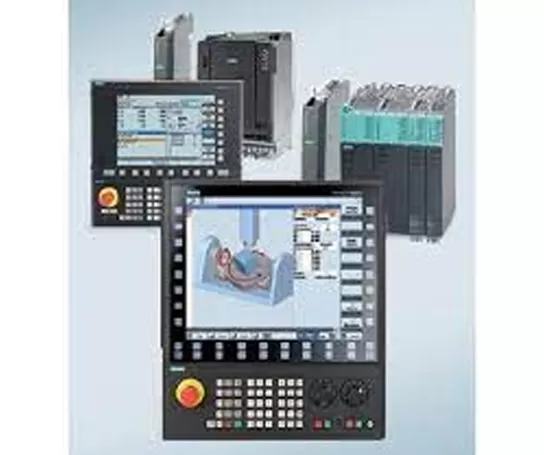

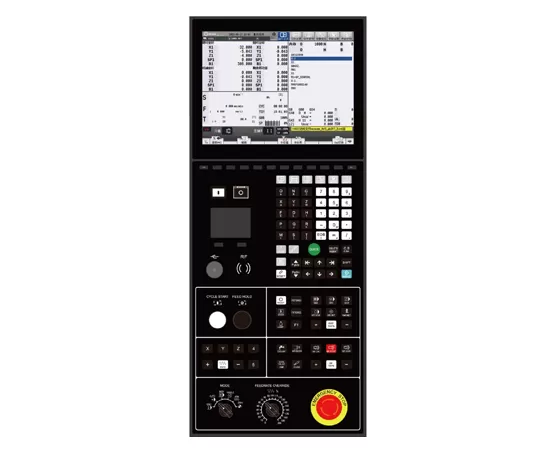

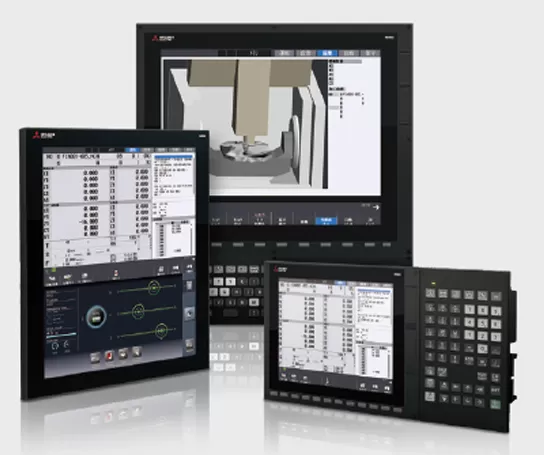

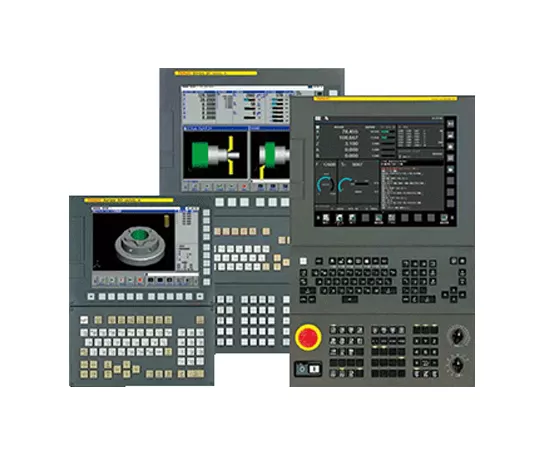

Outros	Sistema CNC		–	Mitsubishi M80VA
	Suprimento de Ar	Flow	L/min	≥280 (ANR)
	Suprimento de Ar	Pressão	MPa	0.6~0.8
	Requisito de Potência		kVA	35
	Capacidade do Tanque de Refrigerante		L	350
	Dimensões da Máquina		mm	437032003500	Direções dos Eixos X/Y/Z
	Peso da Máquina (aproximado)		kg	11300

As informações nesta página são apenas para referência. As especificações e os detalhes podem sofrer alterações devido a atualizações ou melhorias do produto. Para mais informações, entre em contato conosco.
