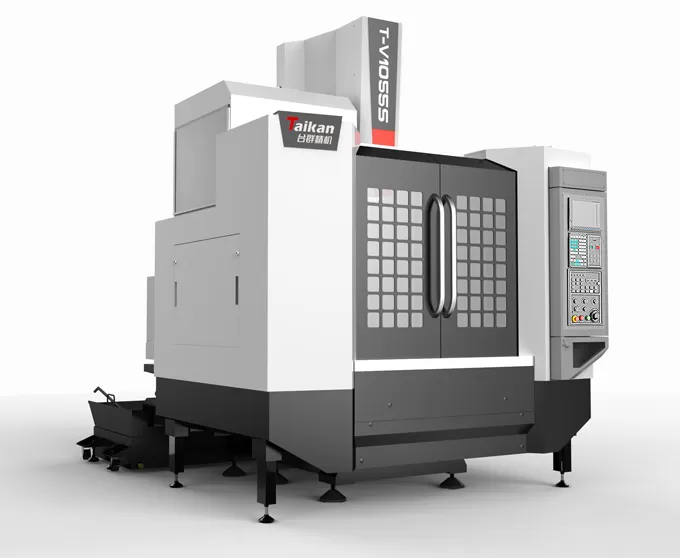

HT-V1055S Centro de Usinagem Vertical de Alta Velocidade e Alta Eficiência

Curso

Curso da mesa (eixo X)

mm

1000

Curso do carro (eixo Y)

mm

550

Curso do cabeçote (eixo Z)

mm

600

Distância da ponta do fuso à superfície da mesa

mm

100～700

Distância do centro do fuso à superfície guia da coluna

mm

590

Mesa de trabalho

Dimensões da mesa

mm

1100*500

Carga máx. (carga uniformemente distribuída)

kg

500

Ranhuras em T (número de ranhuras - largura da ranhura * espaçamento)

mm

5-18*100

Fuso

Potência do motor (nominal/curta duração)

kW

7.5/11

Torque do motor (nominal/curta duração)

N.m

35.8/95.5

Faixa de velocidades

r/min

50~12000 (Acoplamento direto)

Diâmetro do fuso

mm

φ150

Cone do fuso

/

BT40

Especificações do pino de retenção

/

P40T-I（MAS403）

Velocidade

Faixa de velocidade de avanço de corte

mm/min

1-10000

Velocidade de avanço rápido dos eixos X/Y/Z

m/min

48/48/48

Precisão

Precisão de posicionamento (X/Y/Z)

mm

0.008

GB/T18400.4（Curso total）

Repetibilidade (X/Y/Z)

mm

0.005

Magazine de ferramentas

Capacidade de ferramentas

pcs

24

Peso máx. da ferramenta

kg

7

Comprimento máx. da ferramenta

mm

250

Diâmetro máx. da ferramenta (cheio / adjacente vazio)

mm

Φ75/Φ150

Outros

Sistema CNC

/

Mitsubishi M80VB

Fonte de ar

Flow

L/min

≥280（ANR)

Pressão do ar

MPa

0.6~0.8

Capacidade do equipamento

KVA

25

Capacidade do tanque de líquido refrigerante

L

300

Dimensões da máquina

mm

2500*3150*3032

Correspondente aos eixos X*Y*Z

Peso (aprox.)

Kg

4700
