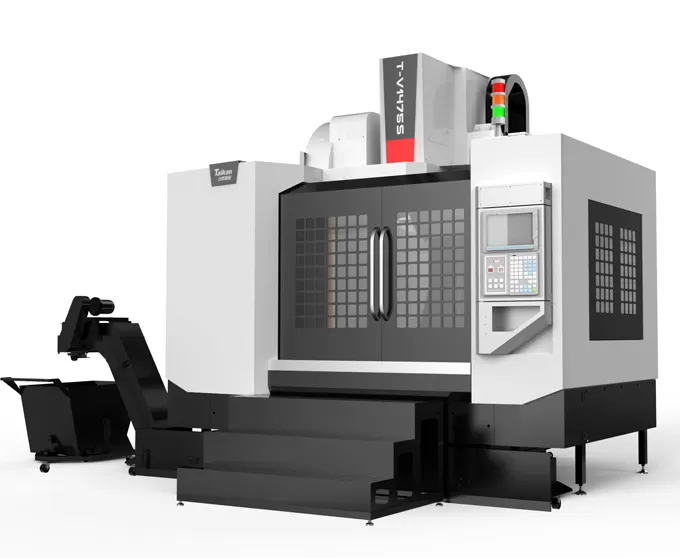

HT-V1475S Centro de Usinagem Vertical de Alta Velocidade e Alta Eficiência

Cursos

Curso da mesa (eixo X)

mm

1400

Curso do carro (eixo Y)

mm

750

Curso do cabeçote (eixo Z)

mm

750

Distância da ponta do eixo-árvore à superfície da mesa

mm

120～870

Distância do centro do eixo-árvore à guia da coluna

mm

826

Mesa de trabalho

Dimensões da mesa

mm

1500*750

Carga máxima (carga uniformemente distribuída)

kg

1400

Ranhura em T (número de ranhuras - largura da ranhura * espaçamento)

mm

5-18*150

Eixo-árvore

Potência do motor (nominal/curta duração)

kW

15/18.5

Torque do motor (nominal/curta duração)

N.m

143/191

Faixa de rotação

r/min

50～6000 (correia)

Diâmetro do eixo-árvore

mm

Φ190

Cone do eixo-árvore

/

BT50

Especificações do rebite

/

P50T-I（MAS403）

Velocidade

Faixa de velocidade de avanço de corte

mm/min

1-10000

Velocidade de avanço rápido nos eixos X/Y/Z

m/min

24/24/20

Precisão

Precisão de posicionamento (X/Y/Z)

mm

0.015

GB/T18400.4（Curso total）

Repetibilidade (X/Y/Z)

mm

0.008

Magazine de ferramentas

Capacidade de ferramentas

pcs

24

Peso máximo da ferramenta

kg

15

Comprimento máximo da ferramenta

mm

300

Diâmetro máximo da ferramenta (total / adjacente vazio)

mm

Φ105/Φ210

Outros

Contrapeso do eixo Z

Balanceamento de nitrogênio

Sistema CNC

/

FANUC 0i-MF Plus(5)

Fonte de ar

Flow

L/min

280（ANR）

Pressão do ar

MPa

0,6~0,8

Capacidade do equipamento

KVA

35

Capacidade do tanque de líquido refrigerante

L

400

Dimensões da máquina

mm

5050×3680×3440

Com pedal do transportador de cavacos

Peso (aproximado)

Kg

10700
