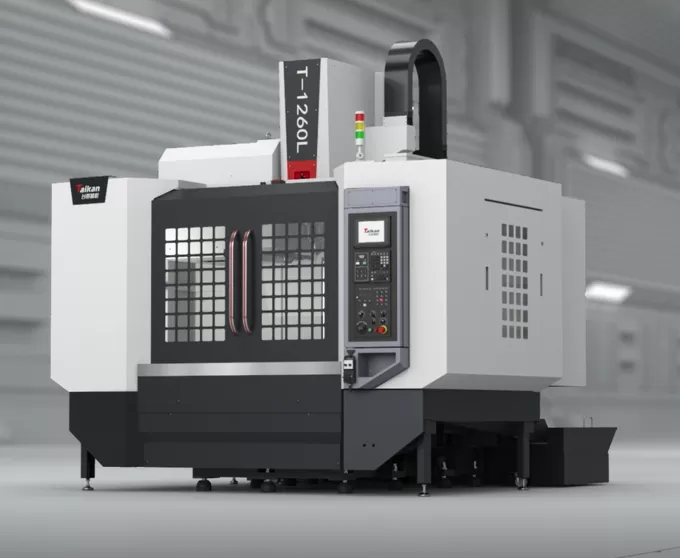

HT-1260L Centro de Usinagem Vertical de Alta Velocidade e Alta Precisão

Curso

Curso da mesa (eixo X)

mm

1200

Curso do selim (eixo Y)

mm

600

Curso do cabeçote (eixo Z)

mm

570

Distância da ponta do eixo-árvore até a superfície da mesa

mm

140～710

Distância do centro do eixo-árvore até a superfície de guia da coluna

mm

659

Mesa de trabalho

Dimensões da mesa

mm

1300*600

Carga máxima (distribuída uniformemente)

kg

1000

Ranhura em T (número de ranhuras - largura * espaçamento)

mm

5-18*100

Eixo-árvore

Potência do motor (nominal/curto período)

kW

7.5/11

Torque do motor (nominal/curto período)

N.m

35.8/95.5

Faixa de velocidades

r/min

50~8000 (por correia)

Diâmetro do eixo-árvore

mm

φ150

Cone do eixo-árvore

/

BT40

Especificações do rebite

/

P40T-I（MAS403）

Velocidade

Faixa de velocidade de avanço de corte

mm/min

1-10000

Velocidade de avanço rápido dos eixos X/Y/Z

m/min

36/36/20

Precisão

Precisão de posicionamento (X/Y/Z)

mm

0.01

GB/T18400.4 (Curso completo)

Repetibilidade (X/Y/Z)

mm

0.007

Magazine de ferramentas

Capacidade de ferramentas

pcs

24

Peso máximo da ferramenta

kg

7

Comprimento máximo da ferramenta

mm

250

Diâmetro máximo da ferramenta (magazine cheio / compartimento adjacente vazio)

mm

Φ75/Φ150

Outros

Sistema CNC

/

Mitsubishi M80VB

Fonte de ar

Flow

L/min

≥280（ANR)

Pressão do ar

MPa

0.6~0.8

Capacidade do equipamento

KVA

25

Capacidade do tanque de líquido refrigerante

L

300

Dimensões da máquina

mm

3000×3499×3146

Correspondente aos eixos X*Y*Z

Peso (aproximado)

Kg

7000
