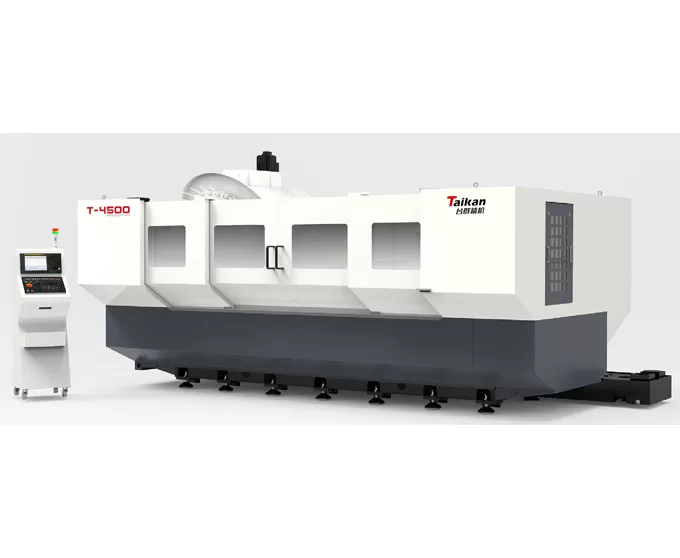

Centro de usinagem de perfil de coluna T-4500 móvel

Viagem

Viagem de mesa (eixo X)

Mm

4500

Viagem de sela (eixo Y)

Mm

400

Headstock viagem (eixo Z)

Mm

350

Distância do nariz do fuso à mesa

Mm

200-550

Mesa

Tamanho da tabela

Mm

4500*400

Carga máx.

Kg

800

T-slot (número-largura * espaçamento)

Mm

4-14*100

Fuso

Potência do motor (nominal/curto período de tempo)

KW

3.7/5.5

Binário do motor (nominal/curto período de tempo)

N.m

23.6/35

Velocidade do fuso

Rpm

20-12000

Diâmetro do fuso

Mm

Qu 100

Cônico do eixo

/

BT30

Velocidade

Faixa de velocidade de alimentação de corte

Mm/min

1-10000

Velocidade transversal rápida do eixo X/Y/Z

M/min

50/30/36

Precisão

Precisão de posicionamento (X/Y/Z)

Mm

0,08/0,01/0,01

GB/T 18400.4

Repetibilidade (X/Y/Z)

Mm

0,05/0,006/0,006

(Viagem completa)

Revista ferramenta

Capacidade do magazine da ferramenta

T

21

Peso máx. da ferramenta

Kg

3

Comprimento máx. da ferramenta

Mm

200

Diâmetro máx. da ferramenta (completo/adjacente vazio)

Mm

Br 60/br 80

Outros

Sistema CNC

/

Mitsubishi M80VB

Fonte de ar

Fluxo

L/min

≥ 200(ANR)

Pressão do ar

MPa

0, 6-0, 8

Capacidade do equipamento

KVA

20

Capacidade do tanque de refrigerante

L

400

Tamanho da máquina

Mm

7500*2500*2400

Correspondente ao eixo X * Y * Z

Peso (aprox.)

Kg

10000
