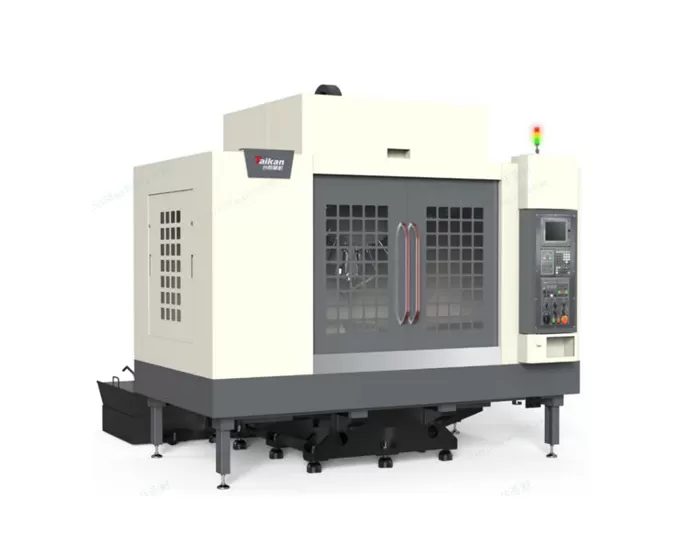

HT-1300S Centro de Usinagem de Cubo de Roda de Alta Velocidade e Alta Eficiência

Curso

Curso da mesa (eixo X)

mm

1300

Curso do carro transversal (eixo Y)

mm

550

Curso do cabeçote (eixo Z)

mm

450

Distância da ponta do fuso à superfície da mesa

mm

125~575

Distância do centro do fuso à superfície guia da coluna

mm

632

Mesa

Tamanho da mesa

mm

1300*550

Carga máxima

kg

500

Ranhura em T (número de ranhuras - largura * espaçamento)

mm

5-18*100

Fuso

Potência do motor (nominal/curta duração)

kW

3.7/5.5

Torque do motor (nominal/curta duração)

N.m

14.1/21

Velocidade do motor do fuso

rpm

20-20000

Cone do fuso

/

BT30

Velocidade

Faixa de velocidade de avanço de corte

mm/min

1-15000

Velocidade de avanço rápido dos eixos X/Y/Z

m/min

36/36/36

Precisão

Precisão de posicionamento (X/Y/Z)

mm

0.01

GB/T 18400.4 (Curso total)

Repetibilidade (X/Y/Z)

mm

0.006

Magazine de ferramentas

Capacidade de armazenamento de ferramentas

pcs

21

Peso máx. da ferramenta

kg

3

Comprimento máx. da ferramenta

mm

250

Diâmetro máx. da ferramenta (completo / adjacente vazio)

mm

Ф60/Ф80

Outros

Sistema CNC

Mitsubishi M80VB

Fonte de ar

Flow

L/min

≥200 (ANR)

Pressão do ar

MPa

0.6-0.8

Capacidade do equipamento

kVA

15

Capacidade máx. do tanque de refrigerante

L

330

Dimensões da máquina

mm

2850*3300*2850

Correspondente aos eixos X*Y*Z

Peso (aprox.)

kg

5000
