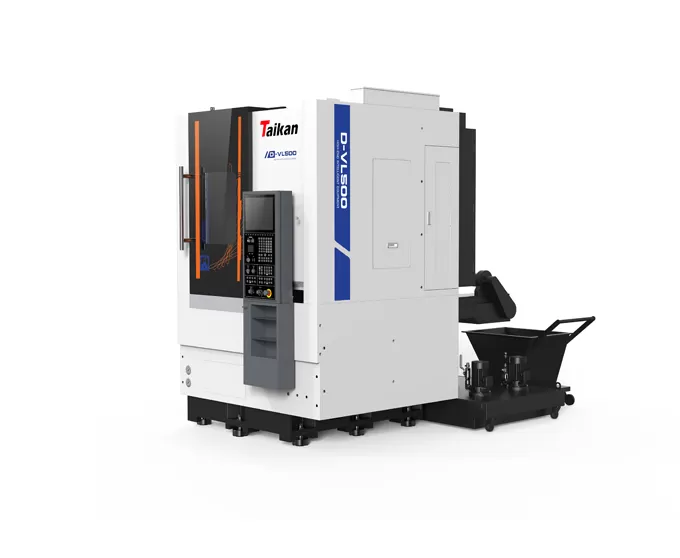

Torno vertical CNC de alta precisão D-VL500/D-VL500M

Gama de usinagem

Diâmetro Max Swing

Mm

650

Max diâmetro de viragem sobre a carruagem

Mm

500

Max Altura da peça de trabalho

Mm

500

Max Peso da peça de trabalho

Kg

500

Fuso

Diâmetro Chuck

Polegada

12 ″ (Chuck hidráulico)

Faixa de velocidade do fuso

R/min

50 ~ 2500

Max Torque do Fuso

Nm

900

Tipo de nariz do fuso

/

A2-8

Diâmetro do rolamento de centragem do fuso

Mm

130

Potência do motor principal (S1/S2)

KW

22/12/8

23/12

Ferramenta Post

Tipo de torre

/

Horizontal (opcional vertical)

Horizontal

Número de posições

/

8(6)

12

Tipo de unidade

/

Hidráulico

Servo

Diâmetro exterior do suporte da ferramenta de corte

Mm

32 × 32

Diâmetro interno do suporte da ferramenta do furo

Mm

Φ 50

Alimentação

Tipo de guia de alimentação do eixo X/Z

/

Guia Linear

Taxa de alimentação do eixo X/Z

Mm/min

0,1 ~ 1000

Velocidade rápida da travessia do eixo X/Z

M/min

20/16

Viagem Horizontal do Eixo X

Mm

-20 ~ 315

Z-Eixo Viagem Vertical

Mm

520

Torque do motor de alimentação do eixo X/Z

Nm

22/12

Capacidade de usinagem

Potência do motor de cabeça de potência

KW/Nm

/

5.5/48

Max Capacidade de Perfuração

Mm

/

Φ 20 × 0,2

Max capacidade de batida

Mm

/

M16 × 2/M27 × 1.5

Max Grooving Capacidade

Mm

/

Φ 25 × 15 × 40

Precisão

Precisão de posicionamento (eixo X)

Mm

0,01

Precisão de posicionamento (eixo Z)

Mm

0,01

Precisão de posicionamento (eixo C)

"

/

55

Mm

0,006

Repetibilidade (eixo Z)

Mm

0,006

Repetibilidade (eixo C)

"

/

25

Outros

Sistema CNC

/

Siemens

Capacidade total da fonte de alimentação

KVA

45

50

Capacidade do tanque de refrigerante

L

300

Pegada (comprimento × largura)

Mm

1750 × 3050

Altura da máquina

Mm

2600

Peso da máquina (aprox.)

T

6.5

7
