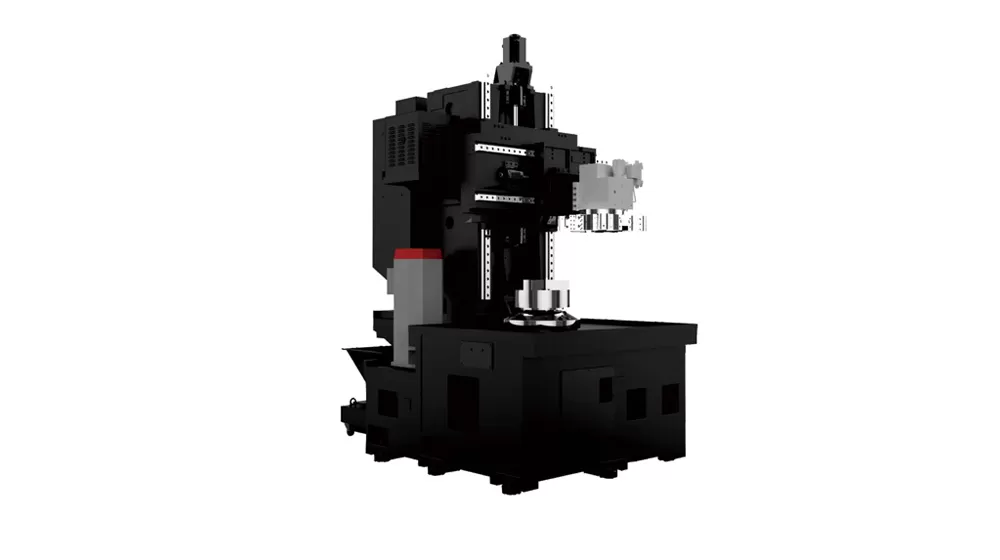

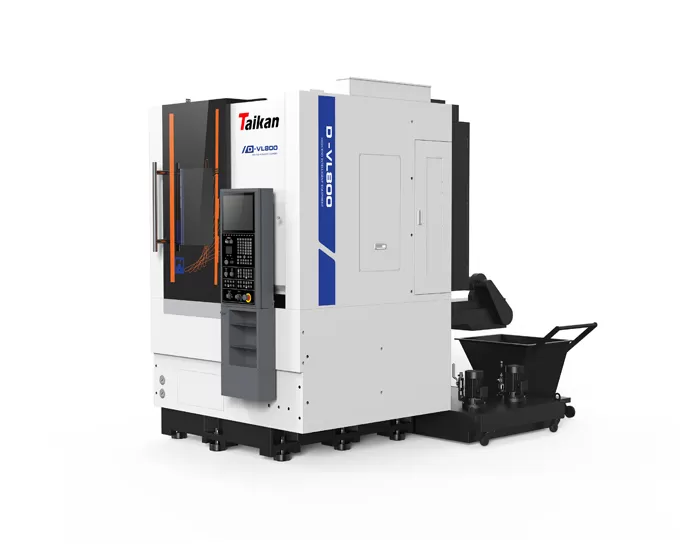

Torno vertical CNC de alta precisão D-VL800/D-VL800M

Gama de usinagem

Diâmetro Max Swing

Mm

950

Max diâmetro de viragem sobre a carruagem

Mm

800

Max Altura da peça de trabalho

Mm

800

Max Peso da peça de trabalho

Kg

1500

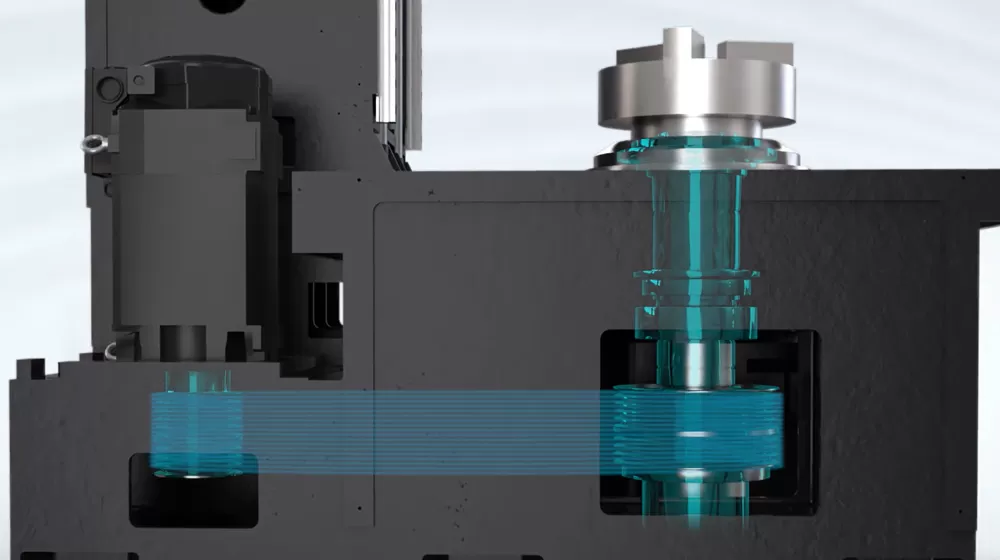

Fuso

Diâmetro Chuck

Polegada

18 ″ (Chuck hidráulico)

Faixa de velocidade do fuso

R/min

50 ~ 1500

Max Torque do Fuso

Nm

1200

Tipo de nariz do fuso

/

A2-11

Diâmetro do rolamento de centragem do fuso

Mm

200

Potência do motor principal (S1/S2)

KW

S1 = 16,S2 = 24

Ferramenta Post

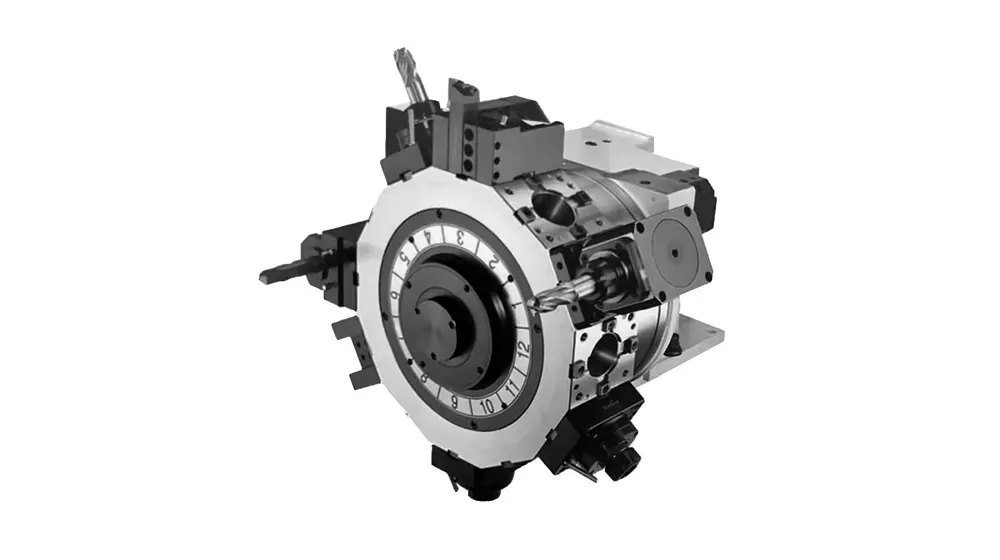

Tipo de torre

/

Horizontal (opcional vertical)

Horizontal

Número de posições

/

12(6)

12

Tipo de unidade

/

Hidráulico

Servo

Diâmetro exterior do suporte da ferramenta de corte

Mm

32 × 32

Diâmetro interno do suporte da ferramenta do furo

Mm

Φ 50

Alimentação

Tipo de guia de alimentação do eixo X/Z

/

Guia Linear

Taxa de alimentação do eixo X/Z

Mm/min

0,1 ~ 1000

Velocidade rápida da travessia do eixo X/Z

M/min

20/16

Viagem Horizontal do Eixo X

Mm

-20 ~ 465

Z-Eixo Viagem Vertical

Mm

820

Torque do motor de alimentação do eixo X/Z

Nm

22/30

Capacidade de usinagem

Potência do motor de cabeça de potência

KW/Nm

/

5.5

Max Capacidade de Perfuração

Mm

/

Φ 25 × 0,25

Max capacidade de batida

Mm

/

M18 × 2.5/M27 × 2

Max Grooving Capacidade

Mm

/

Φ 30 × 20 × 40

Precisão

Precisão de posicionamento (eixo X)

Mm

0,01

Precisão de posicionamento (eixo Z)

Mm

0,01

Precisão de posicionamento (eixo C)

"

/

51

Repetibilidade (eixo X)

Mm

0,006

Repetibilidade (eixo Z)

Mm

0,006

Repetibilidade (eixo C)

"

/

20

Outros

Sistema CNC

/

Siemens

Capacidade total da fonte de alimentação

KVA

50

55

Capacidade do tanque de refrigerante

L

360

Pegada (comprimento × largura)

Mm

2600 × 3450

Altura da máquina

Mm

3750

Peso da máquina (aprox.)

T

10.5

11
