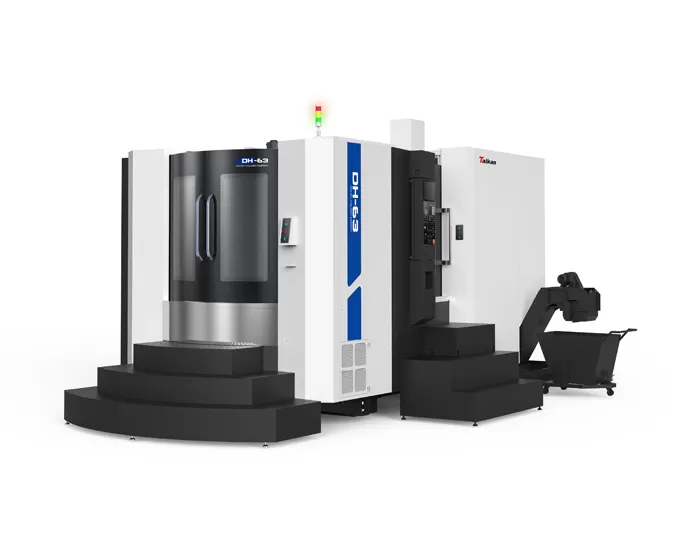

Centro de usinagem horizontal DH-63

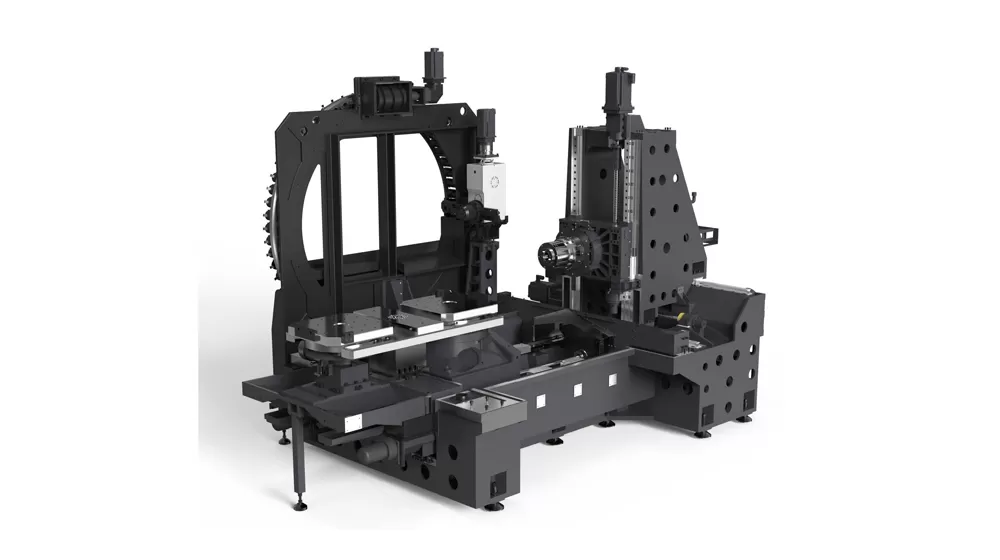

• Cama integrada: Design otimizado de nervuras internas usando análise FEM, proporcionando excelente estabilidade.

• Coluna leve: design de estrutura de parede de camada dupla para a coluna, com arranjo de nervuras radiais multiponto e layout de seção transversal de grande vão na parte inferior, oferecendo peso leve e alta rigidez.

• Eixos de alta alimentação dinâmica: guias lineares de três eixos com um layout escalonado para o eixo X, emparelhado com a coluna leve e de alta rigidez, garantindo excelente desempenho dinâmico.

• Cam-Type APC: Sistema de troca de paletes estável e rápido.

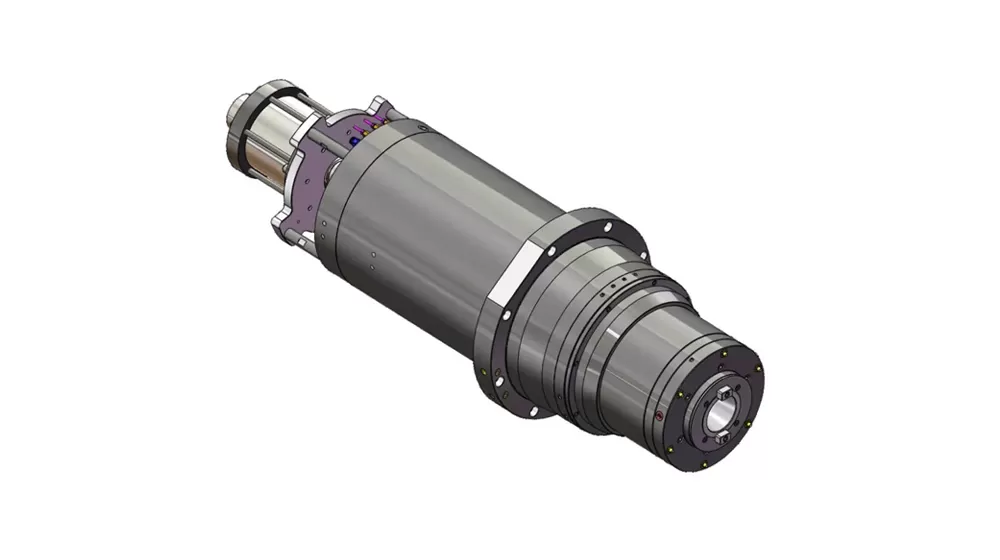

• Equipado com um fuso elétrico BT50 de alta potência, com comutação automática de enrolamento duplo, capaz de atender a diferentes requisitos de alta velocidade e alto torque. O fuso oferece alta velocidade, alta precisão e baixo desempenho de ruído.

• O sistema de resfriamento controlado por temperatura padrão reduz efetivamente a temperatura do fuso, evitando a deformação térmica e mantendo a precisão de usinagem estável durante operações estendidas.

• Além disso, várias opções de fuso estão disponíveis para lidar com diferentes condições operacionais, garantindo um desempenho eficiente e estável em diversos ambientes de produção.

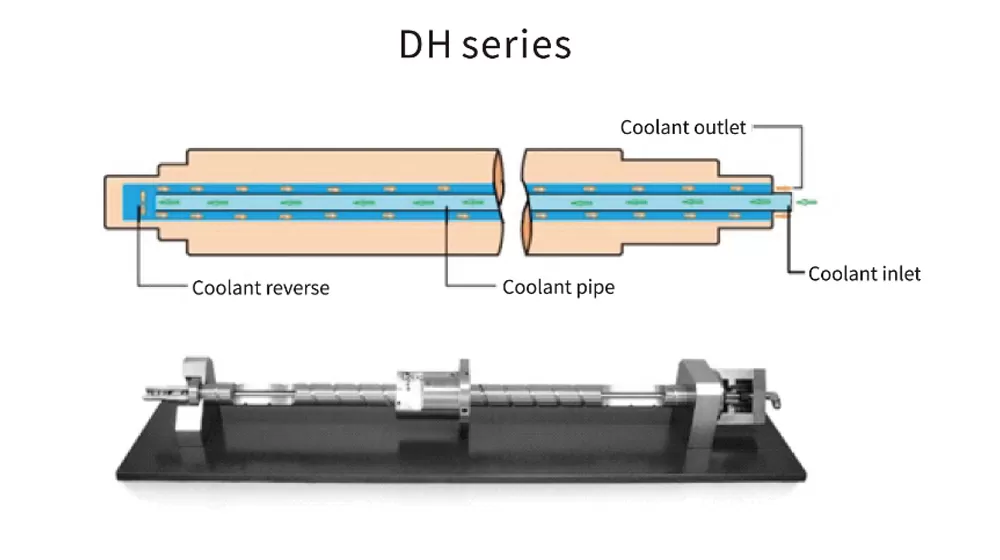

Os parafusos esféricos de três eixos apresentam um design de resfriamento oco, com uma unidade de resfriamento circulando refrigerante com temperatura controlada através do eixo do parafuso. Isso reduz rapidamente o aumento da temperatura do parafuso esférico durante a alimentação de alta velocidade, mantendo uma temperatura constante e garantindo uma precisão de usinagem estável.

• O sistema usa pinos de posicionamento cônico de alta precisão combinados com um mecanismo de travamento de impulso hidráulico para garantir que a mesa de trabalho esteja firmemente presa, mantendo a estabilidade e o desempenho livre de vibração durante a usinagem.

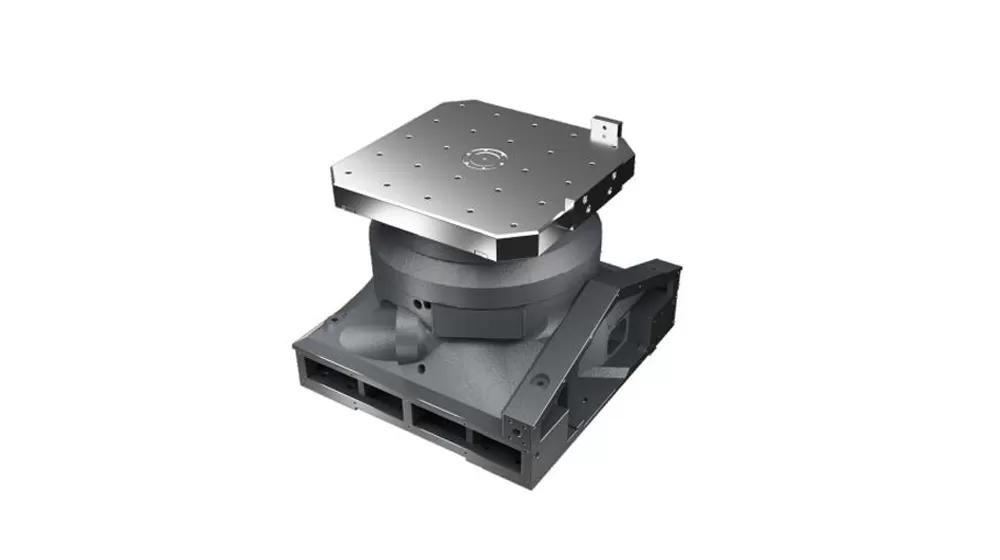

• A mesa rotativa CNC do tipo came apresenta uma superfície de acionamento de velocidade constante do came curvo e transmissão de contato rolante pré-carregada com rolamentos de agulha na torre, oferecendo alta precisão, alta velocidade, folga zero, e a capacidade de lidar com cargas pesadas.

• Além disso, uma mesa rotativa de acionamento direto de alta precisão está disponível como uma opção, equipada com um motor de acionamento direto sem moldura de alto torque, rolamentos de mesa rotativa dedicados de alta precisão de grande diâmetro, e uma grade circular Renishaw para maior precisão e estabilidade.
