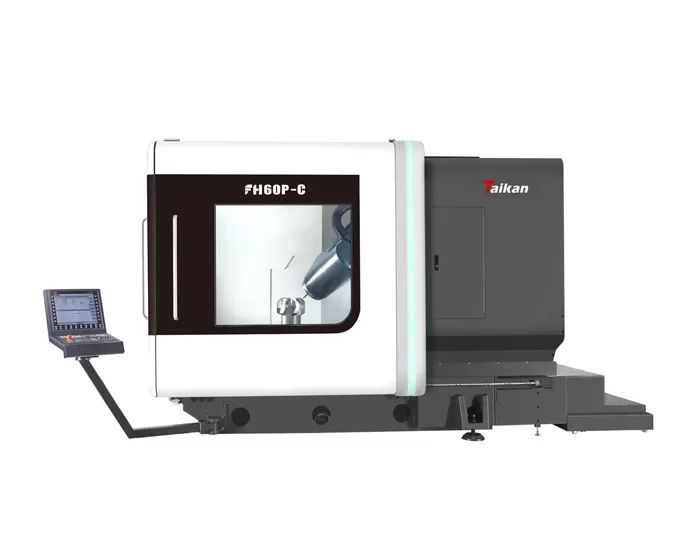

Name: FH60P-C Centro de Usinagem e Torneamento de 5 Eixos
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Característica do FH-60P-C centro de usinagem de fresagem e torneamento de 5 eixos

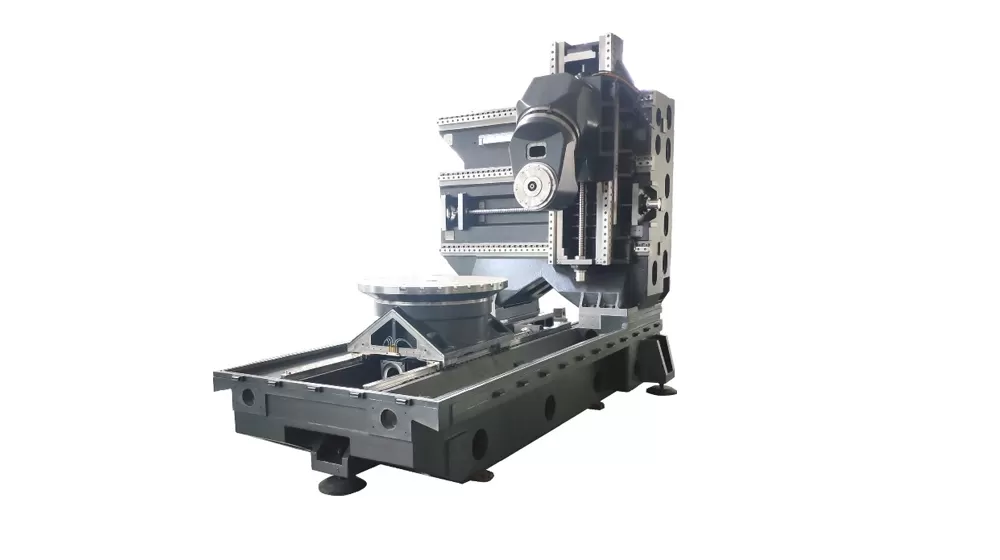

Design de fundição mecânica ideal

A cama é feita de uma nova estrutura de fundição mineral, enquanto as peças móveis usam ferro fundido de alta qualidade para Meehanite.
Temperado e naturalmente envelhecido para eliminar tensões internas.
Materiais com frequência natural para eliminar tensões de processamento induzidas por vibração.
O design de coluna de grande área e alta rigidez melhora efetivamente a rigidez e a precisão estática/dinâmica.
Unidade de parafuso de balão de resfriamento oco de três eixos.

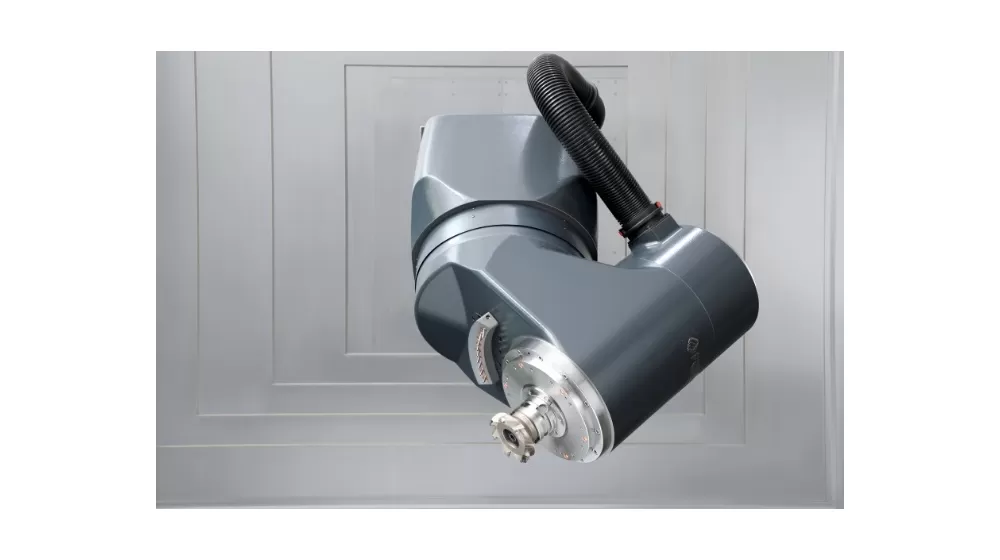

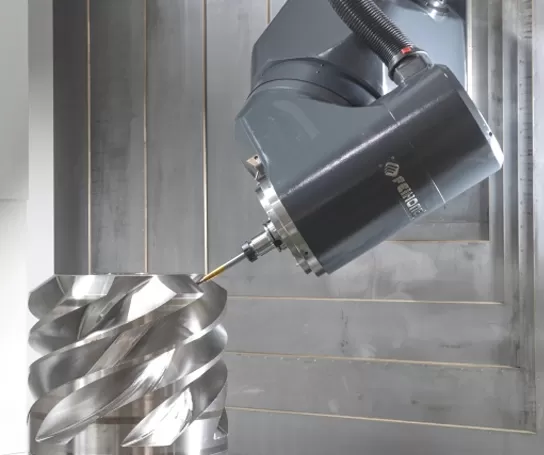

Cabeça de moagem poderosa de 5 eixos

SIGNIFICATIVAMENTE MELHORADO E MELHORADO PERFIL E RIGIDIDADE DE INTERFERÊNCIA

O eixo B com acionamento direto do motor DD melhora a rigidez por meio de rolamentos YRT maiores, que podem realizar cortes de alto torque sob o estado de ligação.

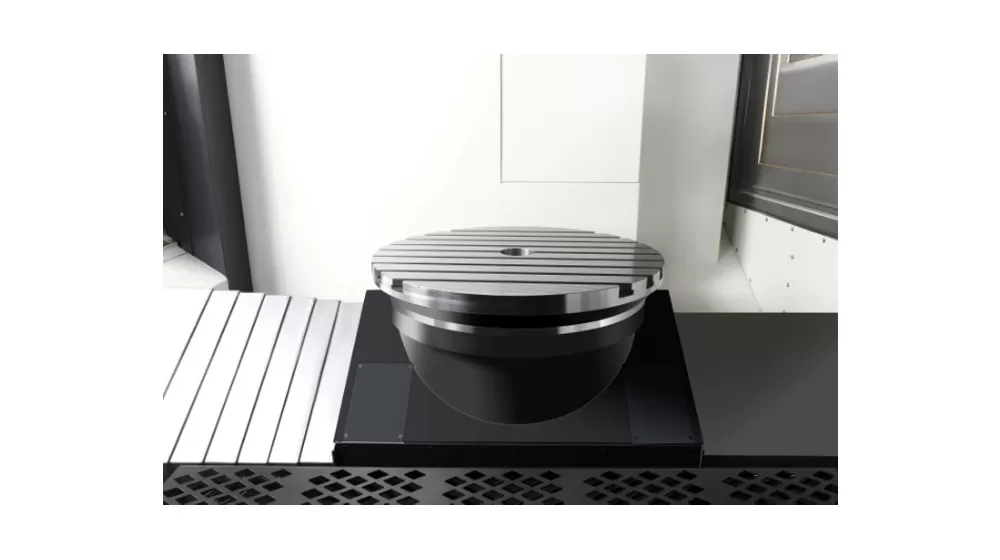

Mesa de Torneamento e Moagem

Independentemente projetado e fabricado.
Motor DD interno com folga zero, design de acionamento direto.
Alta aceleração e desaceleração características de resposta.
Rolamentos YRT maiores para maior rigidez.
Alto torque de acionamento nominal com dispositivo de posicionamento e fixação para a mesa de trabalho.
Suporta as operações de fresagem e torneamento, reduzindo o manuseio da peça de trabalho e melhorando a precisão do produto.

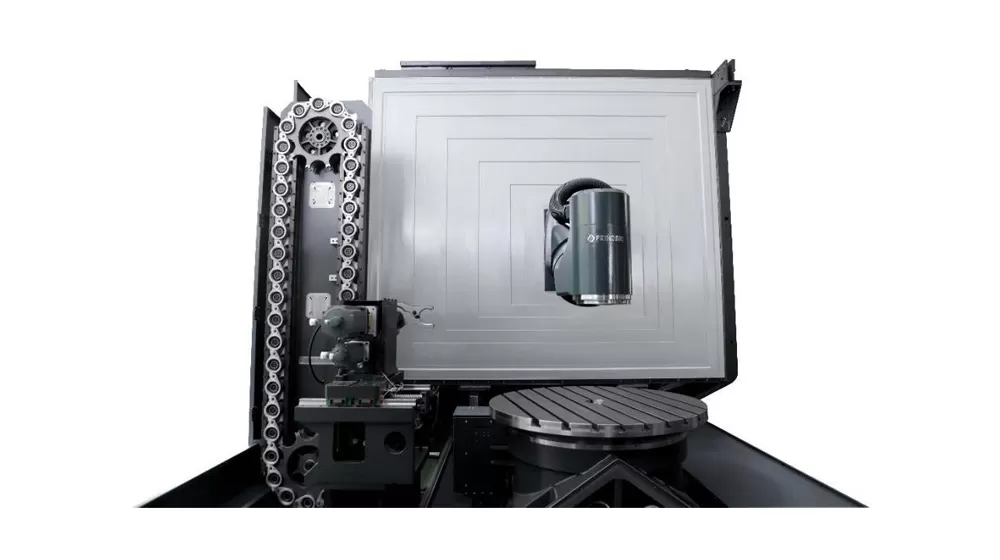

Sistema automático de mudança de ferramenta

A seleção e a mudança da ferramenta são controladas por um servo motor para uma operação mais estável e precisa.

Com o recurso de gerenciamento de ferramentas da Siemens ONE, o gerenciamento de ferramentas é mais eficiente.

Sistema automático de mudança de ferramenta

Aplicação do FH-60P-C Centro de Usinagem e Torneamento de 5 Eixos

O mecanismo avançado e altamente estável da máquina de 5 eixos, com um modo de operação homem-máquina simples, concentra-se em melhorar a precisão, desempenho e eficiência em 30% cada, alcançar o mais alto desempenho de usinagem e precisão da peça sob altas condições dinâmicas. Dos materiais de corte duro na indústria de aviação aos mais altos requisitos de qualidade de superfície na indústria de fabricação de moldes, o centro de usinagem de composto de fresagem simultânea de cinco eixos Feihong oferece as melhores condições. Feihong centro de usinagem de composto de torneamento e fresamento de ligação de cinco eixos pode realizar o uso de várias formas: conversão vertical e horizontal, fresagem e torneamento, fixação única, multi-processo e multi-ângulo de processamento e formação.

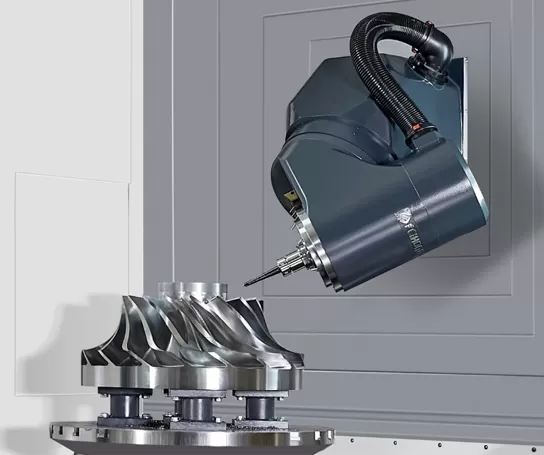

Processamento de Impulsor Aeroespacial

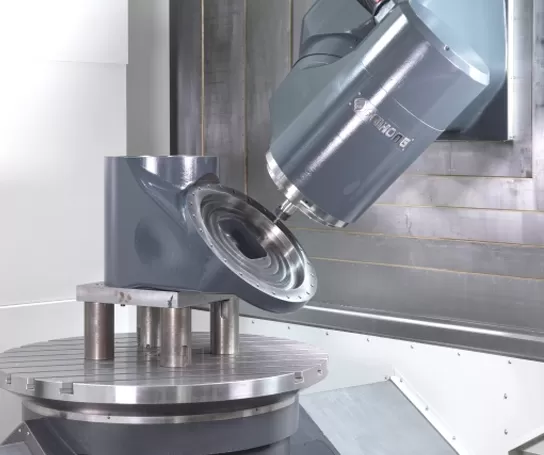

Processamento de superfície inclinado 45 °

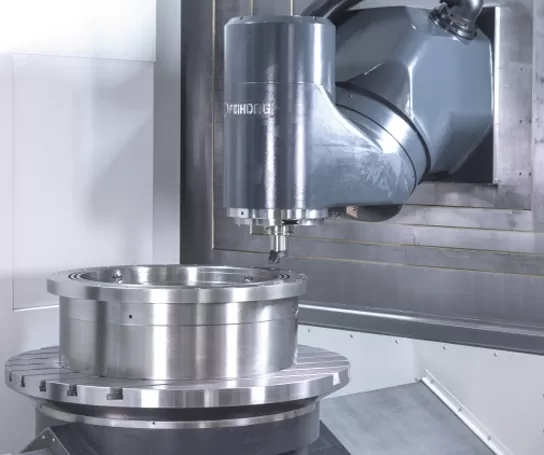

Torneamento e moagem composto um grampo

Processamento de Rotor Helicoidal

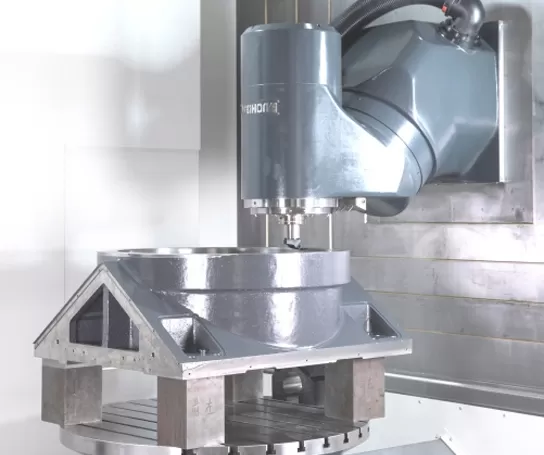

Função de viragem vertical

Especificações do FH-60P-C centro de usinagem de fresagem e torneamento de 5 eixos

Item	FH60P-C
Viagem do eixo X/Y/Z	600 × 800 × 600mm
Distância da cabeça de fresagem horizontal Centro para mesa de trabalho	30 ~ 630mm
Velocidade da mesa rotativa	350rpm
Tamanho da mesa de trabalho	Φ 660mm
Max carga de mesa	Moagem 2000kg Virando 1000kg
Cabeça de fresagem oscilante (eixo B)	Padrão
Faixa de balanço (0 = Vertical/180 = Nível)	-15 ° ~ + 180 °
Velocidade nominal do eixo B	50rpm
Distância do nariz do fuso vertical à mesa	150 ~ 750mm
Fuso elétrico Max. velocidade	12000rpm
Potência (S1-100 %/40% DC)	34/42kW
Torque(S1-100 %/40% DC)	132/192Nm
Cônico do eixo	1:10 Taper
Interface de ferramenta	HSK-A63
Capacidade do magazine da ferramenta	40T
Max. ferramenta de diâmetro/comprimento/peso	Φ 85mm/300mm/8kg
Ferramenta mudando o tempo (Ferramenta para Ferramenta)	4S
Perfuração (Normalização de aço carbono médio)	Φ 40mm
Tapping (Normalização de aço de carbono médio)	M24
Travessa rápida	40 m/min
Precisão de posicionamento X/Y/Z	0,006mm
Precisão de posicionamento de repetição X/Y/Z	0,004mm
B/C precisão de posicionamento	8"
B/C repetir precisão de posicionamento	4"
Sonda infravermelha	Renishaw OMP60
Medidor de configuração da ferramenta (Ferramenta de medição na área de usinagem)	Renishaw NC4F230
Altura da máquina (máquina padrão)	2985mm
Área ocupada do corpo principal (L * W)	4300 × 2600mm
Área ocupada do magazine de ferramentas (L * W)	2100 × 1250mm
Área ocupada do transportador de chip (L * W)	3070 × 1065mm
Área ocupada do tanque de água (L * W)	1785 × 1355mm
Área ocupada completa da máquina (Excluindo tanque de água) (L * W)	5200 × 3550mm
Peso da máquina	23000kg
Sistema de controle	Siemens ONE

As informações nesta página são apenas para referência. As especificações e detalhes podem mudar devido a atualizações ou melhorias do produto. Para mais informações, entre em contato conosco.

Controle & Software

SINUMERIK UM
