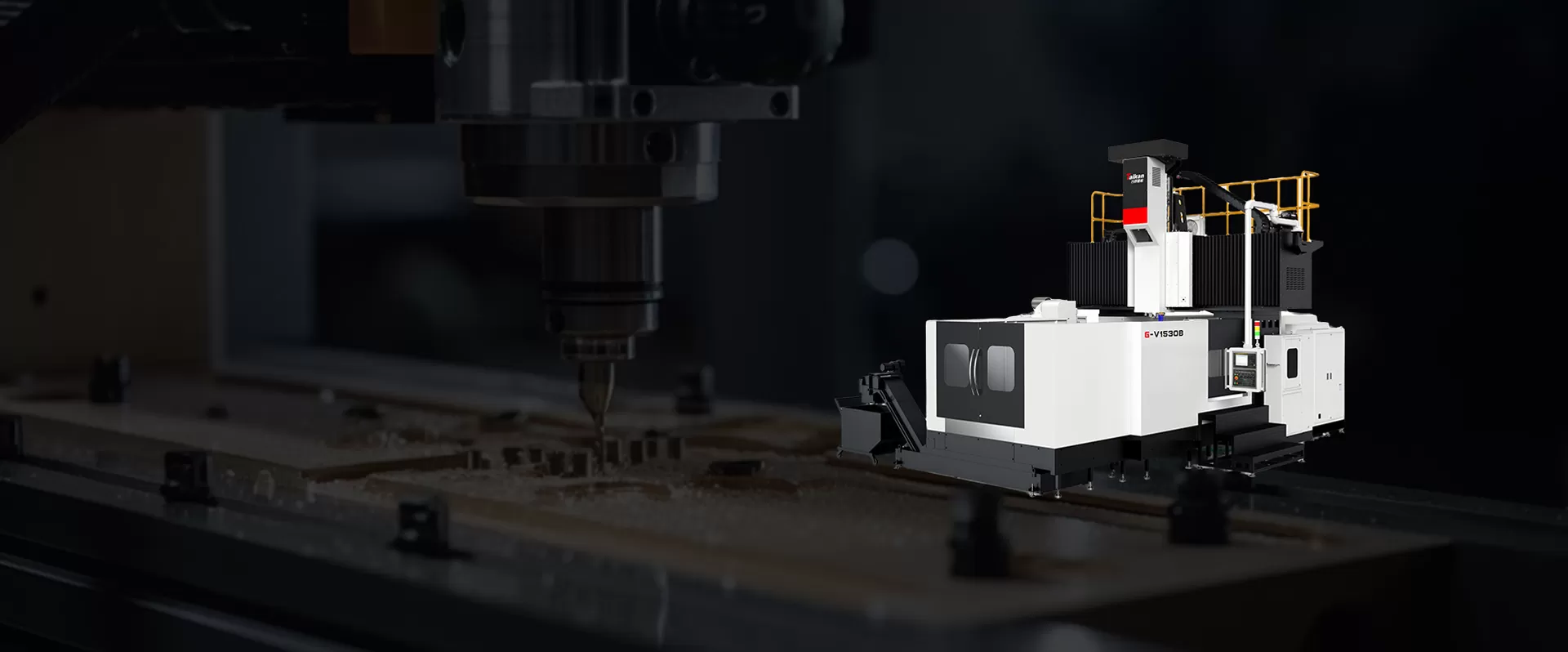

Tipos de guias lineares de 3 eixos da série G-V

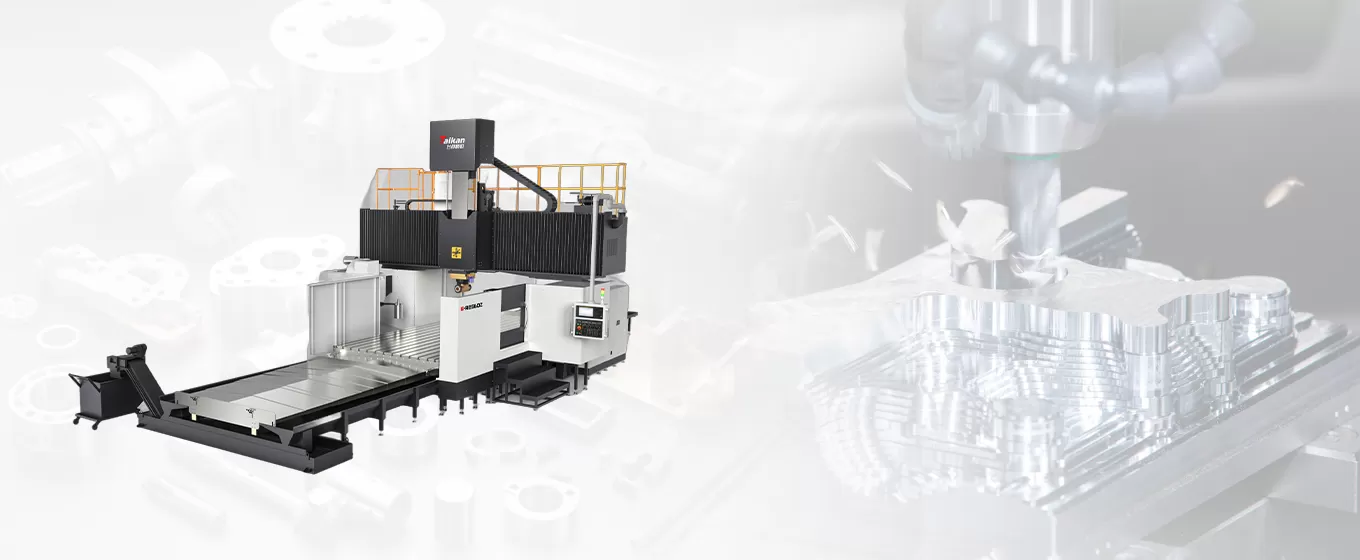

Design de mesa de trabalho móvel com coluna fixa e viga transversal; Os eixos X, Y e Z usam guias lineares. Opcionalmente, o eixo Z pode ser equipado com guia de caixa ram do tipo T.
Incluindo modelos de fuso de acionamento direto, modelos de fuso acionado por correia e modelos de fuso acionado por engrenagem.

Item	Unidade	G-V1220D/V1225D/V1230D	G-V1630D	G-V1018A	G-V1220A/V1225A/V1230A
Viagem do eixo X	Mm	2.100/2.600/3.150	3.150	1.800	21,00/2600/3200
Y-eixo de viagem	Mm	1.525	1.800	1.200	1.525
Z-eixo de viagem	Mm	700	700	800	800
Largura eficaz da porta	Mm	1.560	1.800	1,1,60	1.560
Largura da mesa de trabalho	Mm	1.250	1.800	1.000	1.250
Comprimento da mesa de trabalho	Mm	2.000/2.500/3.000	3.000	1.800	2.000/2.500/3.000
Especificações do suporte da ferramenta	/	BBT40/BT40	BBT40/BT40	BT50	BT50
Velocidade máx. do fuso	R/min	12.000 (acoplamento direto)	12.000 (acoplamento direto)	6.000	6.000
Potência do motor do fuso	KW	15/11	15/11	15/18.5	15/18.5
Torque de saída do fuso	N.m	52/95	52/95	191/315	191/315

Item	Unidade	G-V1520B/V1530B/V1540B	G-V2030B/V2040B/V2050B	G-V2540B/V2050B/V2560	G-V3050B/V3060B/V3080B
Viagem do eixo X	Mm	2.200/3.200/4.200	3.200/4.200/5.200	4.200/5.200/6.200	5.200/6.200/8.400
Y-eixo de viagem	Mm	2.200	2.700	3.200	3.700
Z-eixo de viagem	Mm	1.000	1.000	1.000	1.000
Largura eficaz da porta	Mm	1.950	2.450	2.950	3.450
Largura da mesa de trabalho	Mm	1.500	2.000	2.500	3.000
Comprimento da mesa de trabalho	Mm	2.000/3.000/4.000	3.000/4.000/5.000	4.000/5.000/6.000	5.000/6.000/8.000
Especificações do suporte da ferramenta	/	BT50	BT50	BT50	BT50
Velocidade máx. do fuso	R/min	6.000	6.000	6.000	6.000
Potência do motor do fuso	KW	15/18.5	22/35	22/35	22/35
Torque de saída do fuso	N.m	807/1,331	790/1,258	790/1,258	790/1,258
