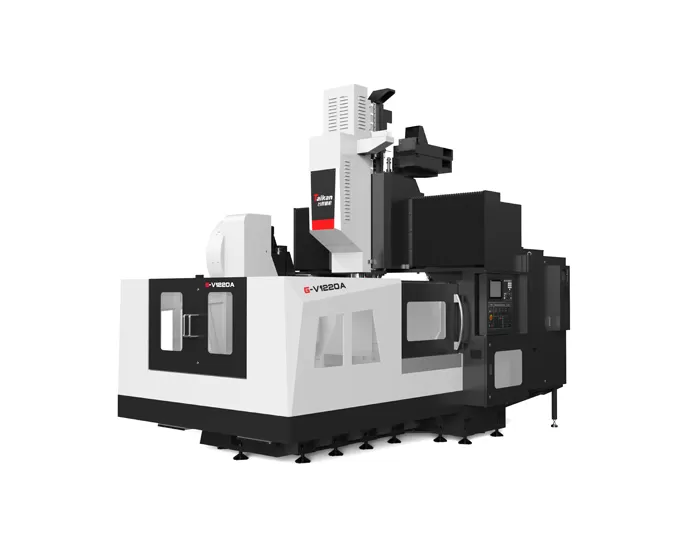

Name: Centro de usinagem de pórtico de 3 eixos G-V1220A/B/C Guias Lineares
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Característica do Centro de Usinagem de Pórtico de Guias Lineares de G-V1220A/B/C 3 Eixos

Estrutura da máquina

Design integrado: A máquina possui uma estrutura do tipo pórtico com uma coluna integrada e viga transversal, aumentando a rigidez geral.
Sistema de equilíbrio do eixo Z: Utiliza pressão de nitrogênio para contrabalançar o peso da caixa do fuso e ram, reduzindo a carga no servo motor. Isso minimiza a vibração e a deformação, melhorando a precisão e a estabilidade da usinagem. Além disso, reduz o desgaste mecânico, prolongando a vida útil da máquina.

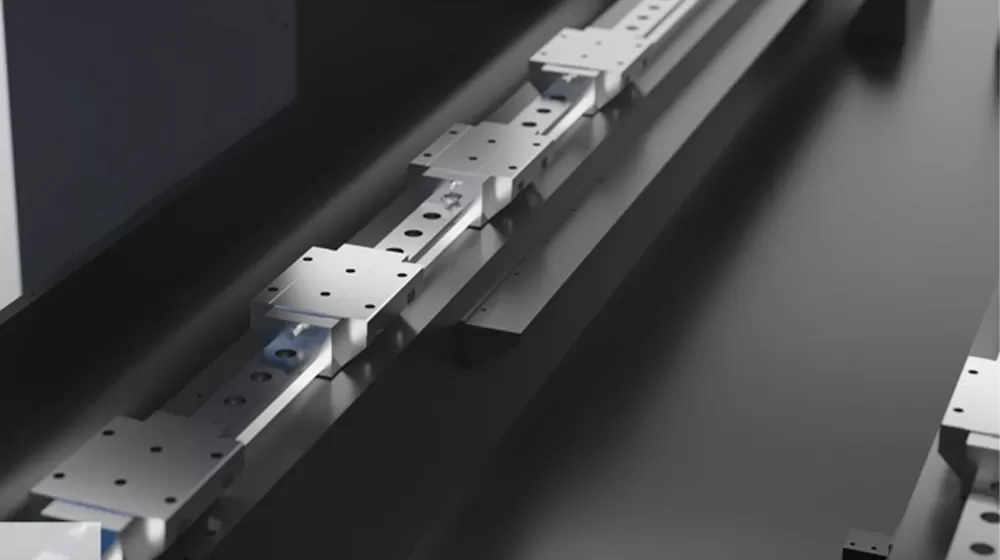

Sistema de movimento de 3 eixos

Guia de 3 eixos: adota um design de guia linear do tipo rolo, fornecendo resposta dinâmica rápida e alta precisão, garantindo uma operação suave sem rastejar.
Sistema de acionamento: O servo motor é acoplado diretamente a um parafuso esférico de alta precisão, combinado com uma estrutura pré-tensionada fixa em ambas as extremidades, alcançando alta precisão e estabilidade da transmissão.

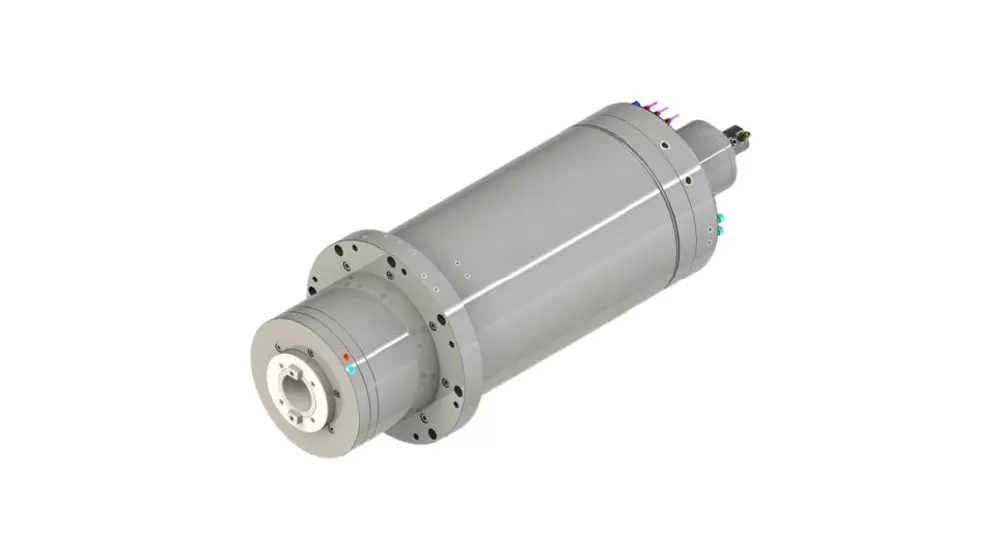

Escalação diversificada do fuso

Fuso acionado por correia: utiliza uma unidade de fuso BT50-6000rpm de alta velocidade, oferecendo alta eficiência de corte.
Fuso acionado por engrenagem: unidade de fuso BT50-6000rpm emparelhada com uma caixa de câmbio para grandes demandas de corte. A caixa de engrenagens possui uma função de resfriamento de óleo para reduzir a deformação térmica do fuso, garantindo alta eficiência de corte.
Fuso motorizado: fuso motorizado de alta frequência com velocidade máxima de 15.000 r/min. É equipado com um codificador de anel coaxial para feedback síncrono da velocidade e do ângulo do fuso, oferecendo funcionalidade de batida rígida e excelente desempenho de alta velocidade.
Prevenção de Refrigerante: A extremidade dianteira do fuso incorpora uma estrutura de vedação de labirinto e um sistema de proteção de cortina de ar, evitando efetivamente que o refrigerante entre nos rolamentos do fuso e prolongando a vida útil.
Controle térmico: Equipado com uma função de sopro de ar central e um sistema de refrigeração de circulação automática, reduzindo significativamente o aumento da temperatura e a deformação térmica, garantindo alta precisão e estabilidade de usinagem.

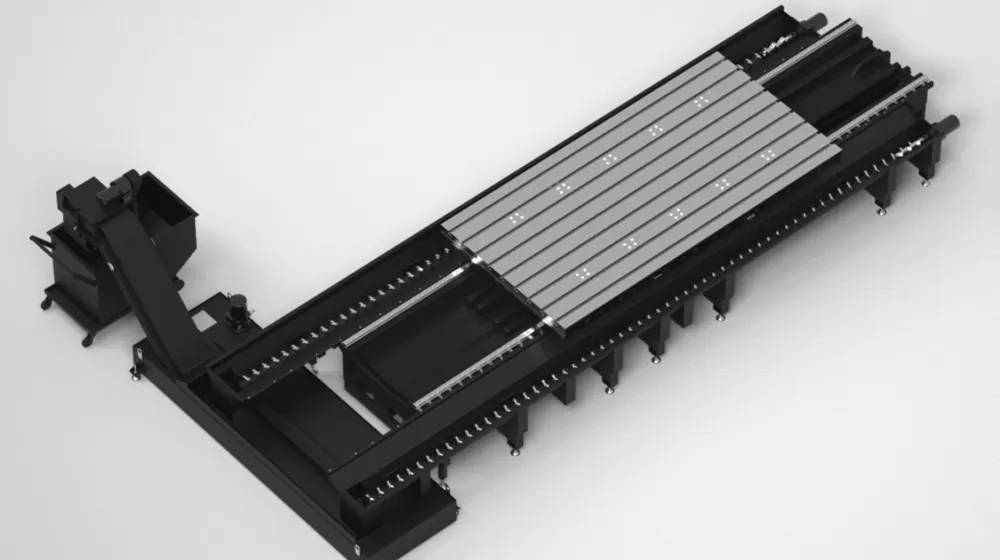

Tanque de Remoção de Chip e Refrigerante

Transportador de chip em espiral: um conjunto em cada lado da mesa de trabalho, com um parafuso de 120mm de diâmetro e uma grande seção transversal de aço quadrado, expelindo rapidamente os chips para fora da máquina.
Transportador de elevação de chip tipo corrente: localizado na extremidade da máquina, com uma inclinação de 45 graus, placa de corrente mais larga e barras raspadoras de dente de serra, coletando rapidamente chips no pequeno transportador de cavacos.
Transportador de chip pequeno: coleta e transporta chips.
Tanque de Refrigerante: Sistema de filtragem multicamada para filtrar impurezas e garantir uma usinagem suave.

Tanque de Remoção de Chip e Refrigerante

Aplicação do Centro de Usinagem de Pórtico de Guias Lineares de G-V1220A/B/C 3 Eixos

A máquina é adequada para o processamento de lotes múltiplos e pequenos a médios de peças complexas, como componentes do tipo caixa de tamanho médio, placas, discos, válvulas e caixas.

Especificações do Centro de Usinagem de Pórtico de Guias Lineares de G-V1220A/B/C 3 Eixos

Item			Unidade	G-V1018A	G-V1220A	G-V1225A	G-V1230A	G-V1018C	G-V1220C	G-V1225C	G-V1230C
Viagem	Viagem do eixo X		Mm	1800	2150	2650	3200	1800	2150	2650	3200
	Y-eixo de viagem		Mm	1100 (mudança de ferramenta 100)	1500 ( 25 mudança de ferramenta)			1100 (mudança de ferramenta 100)	1500 ( 25 mudança de ferramenta)
	Z-eixo de viagem		Mm	800				800
	Distância da extremidade do fuso à mesa		Mm	100 ~ 900				70 ~ 870
	Largura eficaz do pórtico		Mm	1160	1560			1160	1560
Mesa	Tamanho da tabela (L × W)		Mm	1800 × 1000	2000 × 1250	2500 × 1250	3000 × 1250	1800 × 1000	2000 × 1250	2500 × 1250	3000 × 1250
	Carga máx.		Kg	3000	4000	5000	6000	3000	4000	5000	6000
	T-slot (Largura × Pitch× Qty)		Mm	22 × 140 × 7	22 × 160 × 7			22 × 140 × 7	22 × 160 × 7
Fuso	Tipo de unidade		/	Cinto acionado (Opt. engrenagem acionada)				Fuso motorizado
	Velocidade máx. do fuso		R/min	6000				15000 (Opt. 18000)
	Potência do fuso (nominal/pico)		KW	15/18.5				15/22
	Saída de torque (nominal/pico)		N.m	191/315 (Opt. engrenagem 573/945)				45.7/73.6
	Cônico do eixo		/	BT50				BBT40 (Opt. HSK-A63)
ATC (Opt.)	Número de ferramentas		T	24				24
	Ferramenta máx. dia. (Completo/Adjacente)		Mm	Φ 110/Φ 200				Φ 80/Φ 150
	Comprimento máx. da ferramenta		Mm	350				250
	Peso máx. da ferramenta		Kg	18				8
Velocidade	Faixa de taxa de alimentação (corte)		M/min	10				10
	Velocidade transversal rápida (eixo X/Y/Z)		M/min	16/16/12				16/16/12
Precisão	Precisão de posicionamento		Mm	0,015/0,012/0,012		0,02/0,012/0,012		0,015/0,012/0,012		0,02/0,012/0,012
	Repetibilidade		Mm	0,008/0,008/0,008		0,012/0,008/0,008		0,008/0,008/0,008		0,012/0,008/0,008
Outros	Contrapeso do eixo Z		/	Equilíbrio de nitrogênio				Equilíbrio de nitrogênio
	Sistema CNC		/	FANUC 0i-MF MAIS (Opt. Mitsubishi M80, Siemens 828D)				FANUC 0i-MF MAIS (Opt. Mitsubishi M80, Siemens 828D)
	Fornecimento de ar	Fluxo	L/min	280 (ANR)				280 (ANR)
		Pressão	MPa	0,5 ~ 0,8				0,5 ~ 0,8
	Capacidade elétrica total		KVA	40				40
	Capacidade do tanque de refrigerante		L	400				400
	Tamanho da máquina	Comprimento	Mm	4600	5100	6300	7800	4600	5100	6300	7800
		Largura	Mm	4600	4900			4600	4900
		Altura	Mm	4500	4550			4500	4550
	Invólucro da máquina		-	Folha de metal de perímetro completo				Folha de metal de perímetro completo

Nota: G-V1018B, G-V1220B, G-V1225B, G-V1230B estão equipados com fuso de transmissão de engrenagem de 6000rpm.

As informações nesta página são apenas para referência. As especificações e detalhes podem mudar devido a atualizações ou melhorias do produto. Para mais informações, entre em contato conosco.
