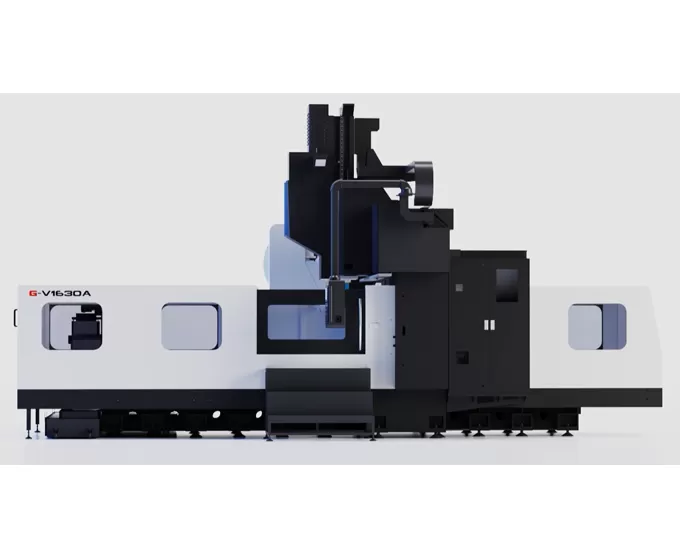

Name: G-V1630 A/B/C Centro de Usinagem de Pórtico de Guias Lineares de 3 Eixos
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Aplicação de G-V1630 A/B/C Guias Lineares de 3 Eixos Centro de Usinagem de Gantry

A máquina é adequada para o processamento de lotes múltiplos e pequenos a médios de peças complexas, como componentes do tipo caixa de tamanho médio, placas, discos, válvulas e caixas.

Especificações do G-V1630 Centro de Usinagem de Pórtico de Guias Lineares de 3 Eixos A/B/C

Item			Unidade	G-V1630A	G-V1630B	G-V1630C
Viagem	Viagem do eixo X (Tabela longitudinal)		Mm	3200
	Viagem do eixo Y (travessa transversal)		Mm	1800
	Viagem do eixo Z (Ram vertical)		Mm	800
	Distância da extremidade do fuso à mesa		Mm	100 ~ 900		70 ~ 870
	Largura eficaz do pórtico		Mm	1800
Mesa	Tamanho da tabela (L × W)		Mm	3000 × 1600
	Carga máx.		Kg	8000
	T-slot (Largura × Pitch× Qty)		Mm	22 × 160 × 9
Fuso	Tipo de unidade		/	Cinto acionado	Engrenagem acionada	Fuso motorizado
	Velocidade máx. do fuso		R/min	6000	6000	15000
	Potência do fuso (nominal/pico)		KW	15/18.5		15/22
	Saída de torque (nominal/pico)		N.m	191/315	573/945	45.7/73.6
	Cônico do eixo		/	BT50		BBT40
ATC (Opt.)	Número de ferramentas		T	24
	Ferramenta máx. dia. (Completo/Adjacente)		Mm	Φ 110/Φ 200		Φ 80/Φ 150
	Comprimento máx. da ferramenta		Mm	350		250
	Peso máx. da ferramenta		Kg	18		8
Velocidade	Faixa de taxa de alimentação (corte)		M/min	10
	Velocidade transversal rápida (eixo X/Y/Z)		M/min	16/16/12
Precisão	Precisão de posicionamento		Mm	0,02/0,015/0,012
	Repetibilidade		Mm	0,012/0,008/0,008
Outros	Contrapeso do eixo Z		/	Equilíbrio de nitrogênio
	Sistema CNC		/	FANUC 0i-MF MAIS (Opt. Mitsubishi M80, Siemens 828D)
	Fornecimento de ar	Fluxo	L/min	280 (ANR)
		Pressão	MPa	0,5 ~ 0,8
	Capacidade elétrica total		KVA	40
	Capacidade do tanque de refrigerante		L	400
	Tamanho da máquina	Comprimento	Mm	7800
		Largura	Mm	5400
		Altura	Mm	4550
	Invólucro da máquina		-	Folha de metal de perímetro completo

As informações nesta página são apenas para referência. As especificações e detalhes podem mudar devido a atualizações ou melhorias do produto. Para mais informações, entre em contato conosco.
