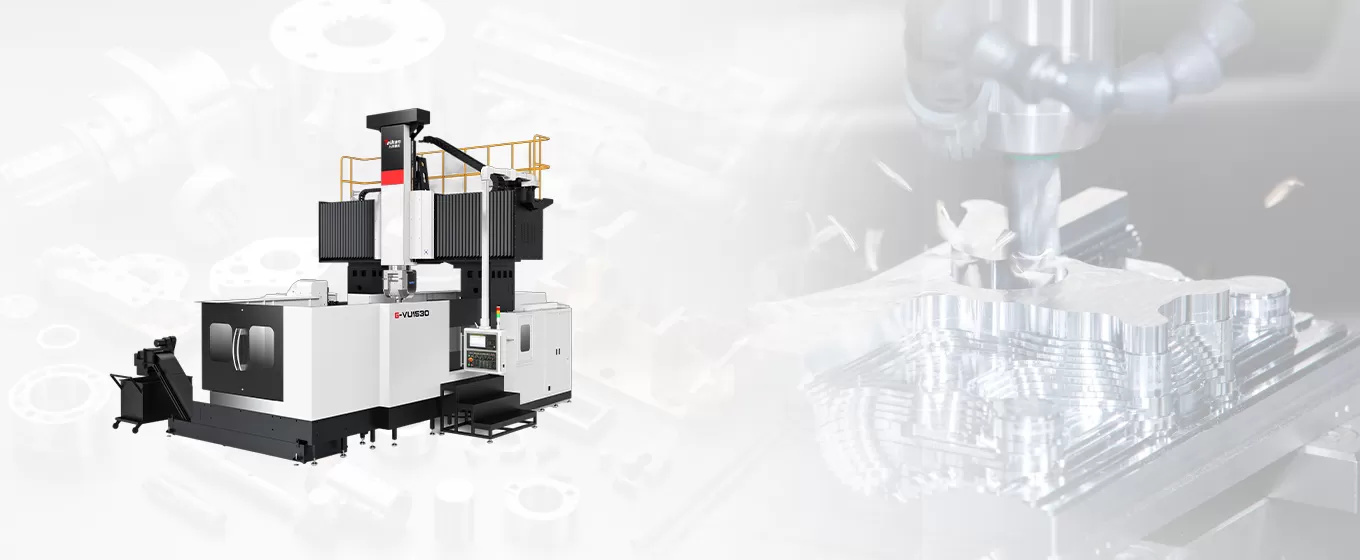

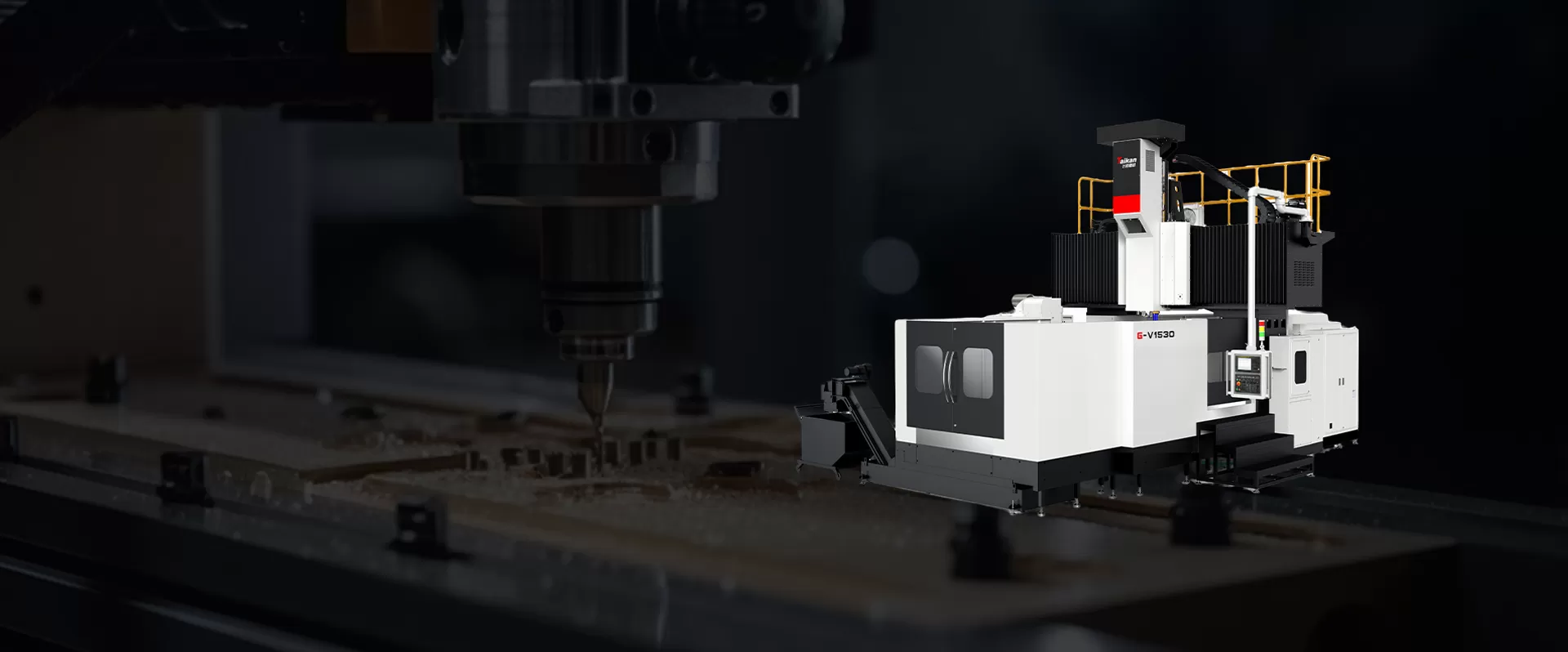

Centro de usinagem de coluna dupla de ligação de cinco eixos de feixe fixo
Design de mesa de trabalho móvel com coluna fixa e viga transversal; Os eixos X, Y e Z usam guias lineares.
Cabeça giratória em forma de garfo CA de acionamento direto padrão com sistema Siemens ONE.
Item | Unidade | G-VU1220 | G-VU1530 | G-VU2030/VU2040/VU2050 | G-VU2540/VU2550/VU2560 |
Viagem do eixo X | Mm | 2.150 | 3.200 | 3.200/4.200/5.200 | 4.200/5200/6,200 |
Y-eixo de viagem | Mm | 2.000 | 2.700 | 2.700 | 3.200 |
Z-eixo de viagem | Mm | 800 | 1.000 | 1.000 | 1.000 |
Largura eficaz da porta | Mm | 1.600 | 2.450 | 2.450 | 2.950 |
Largura da mesa de trabalho | Mm | 1.250 | 1.500 | 2.000 | 2500 |
Comprimento da mesa de trabalho | Mm | 2.000 | 3.000 | 3.000/4.000/5.000 | 4.000/5.000/6.000 |
Especificações do suporte da ferramenta | / | HSK-A63 | HSK-A63 | HSK-A63 | HSK-A63 |
Velocidade máx. do fuso | R/min | 2.0000 | 18.000 | 18.000 | 18.000 |
Potência do motor do fuso | KW | 20 | 30 | 30 | 30 |
Torque de saída do fuso | N.m | 35/42 | 72/85 | 72/85 | 72/85 |
